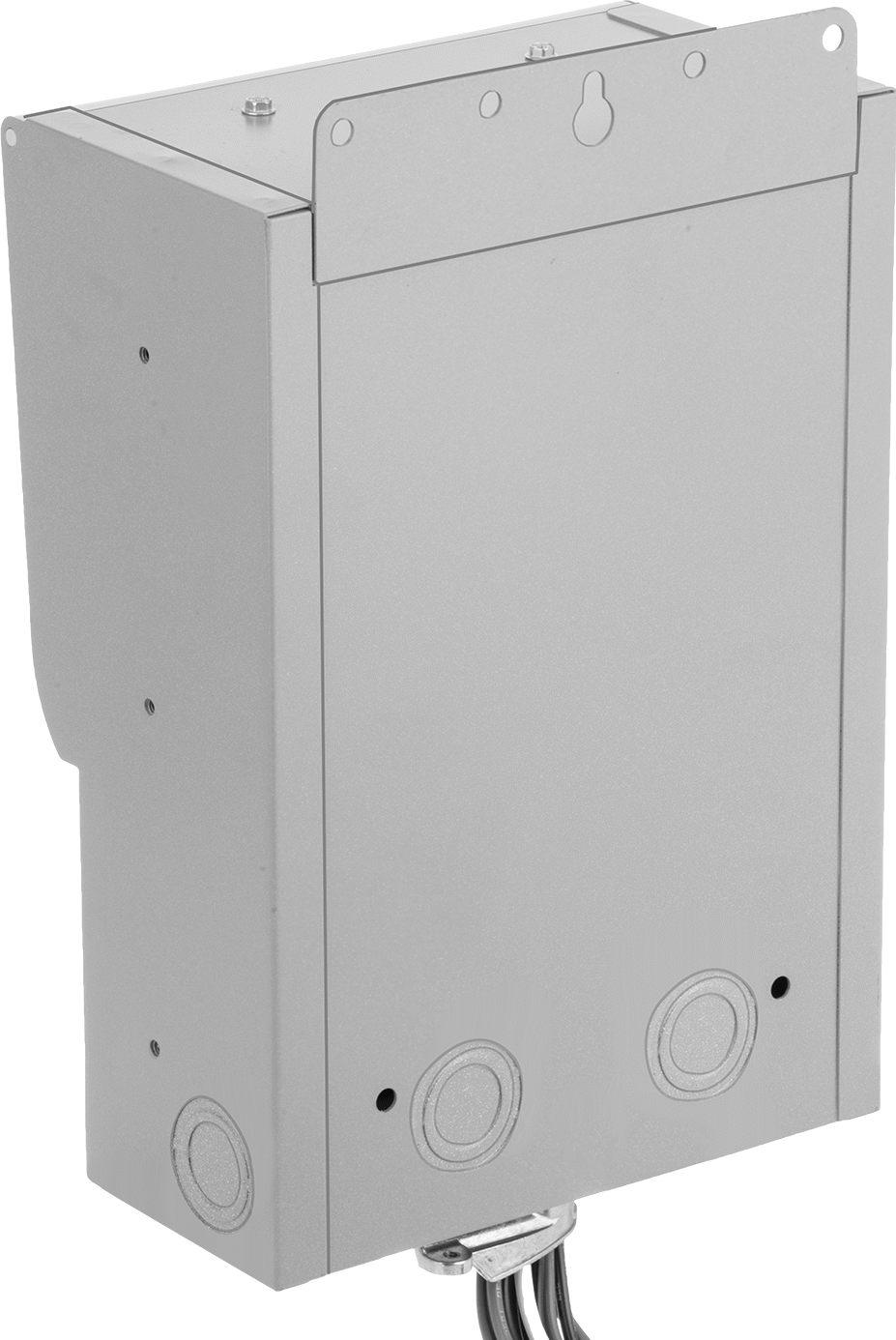

Manuel Transfer Anahtarı, NEMA 3R Güç Giriş Kutusu ile NEMA 1, Toplam 6 Devre
2 varyant (Gövde Genişliği, Kontrol Edilen Toplam Devre Sayısı); ₺74.500 – ₺98.876
Manuel Transfer Anahtarı, NEMA 3R Güç Giriş Kutusu ile NEMA 1, Toplam 6 Devre, elektrik kesintilerinde yedek güç kaynağına geçişi sağlayan, açık geçişli devrelere sahip bir anahtarlama elemanıdır. Bu seride Gövde Genişliği ve Kontrol Edilen Toplam Devre Sayısı eksenleri ile toplam 2 varyant sunulmaktadır. Fiyat, seçilen kombinasyona göre ₺74.500 – ₺98.876 aralığında değişir.
Özellikler
| Muhafaza Derecesi | NEMA 1 |
| İçerir | NEMA 3R Power Inlet Box |
| Kontrol Edilen Toplam Devre Sayısı | 6 |
| Maksimum Güç | 7,500 W |
| Anahtarlama Akımı (Anahtar Sayısı) | 20 amp @ 240V AC (1 DPDT) 15 amp @ 120V AC (4 SPDT) |
| Devre Kesici Açma Akımı | 10,000 amp |
| Elektrik Fazı | Tekli |
| Gövde Malzemesi | Toz Kaplı Çelik |
| Gövde | |
| Yükseklik | 12"30.48 cm |
| Genişlik | 8 3/4"22.23 cm |
| Derinlik | 6"15.24 cm |
| Jeneratör Bağlantısı - NEMA Tipi | L14-30 |
| Güç Kablosu Uzunluğu | 10 ft.3.05 m |
| Montaj | |
| Delik Sayısı | 5 |
| Delik Çapı | 1/4"6.35 mm |
| Dahil Edilen Bağlantı Elemanları | Evet |
| Sertifikasyon | UL Listeli |
| Karşılanan Teknik Özellikler | UL 1008, NEC Madde 702 |
| Kablo Kanalı Uzunluğu | 18"45.72 cm |
| Kablo Kanalı Standart Boyutu | 3/4 |
| Elektrik Bağlantısı | Tel Uçları |
| Jeneratör | |
| Bağlantı | Döner Kilit |
| Bağlantı Tipi | Erkek |
| Bağlantı Ucu Türü | Dudak |
| Delik Açma | |
| Adet | 6 |
| Anma Ölçüsü | 3/4, 1 |
| Maksimum Akım | 30 amp |
| Maksimum Gerilim | 240V AC |
| Güç Kablosu Dahildir | Evet |
| Anahtar Tipi | Transfer |
| Transfer Anahtarı Çalışması | Açık Geçiş |
| Transfer Anahtarı Tipi | Manuel |
| UL Dosya Numarası | E92438 |
| Kablo Ucu Kalınlığı (AWG) | 12 |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Elektrik kesintisi olursa, yedek güç kaynağına geçmek için bu anahtarlardaki her devrenin anahtarını çevirin. Her devre tamamen kapatılabilir. Yaralanmaları ve jeneratörlerinize zarar gelmesini önlemek için, bu devreler açık geçişlidir; yani kontaklar bir güç kaynağından ayrıldıktan sonra diğerine bağlanır. Bu, “break-before-make” anahtarlama olarak da bilinir.
Bunları taşınabilir bir jeneratörle kullanın.

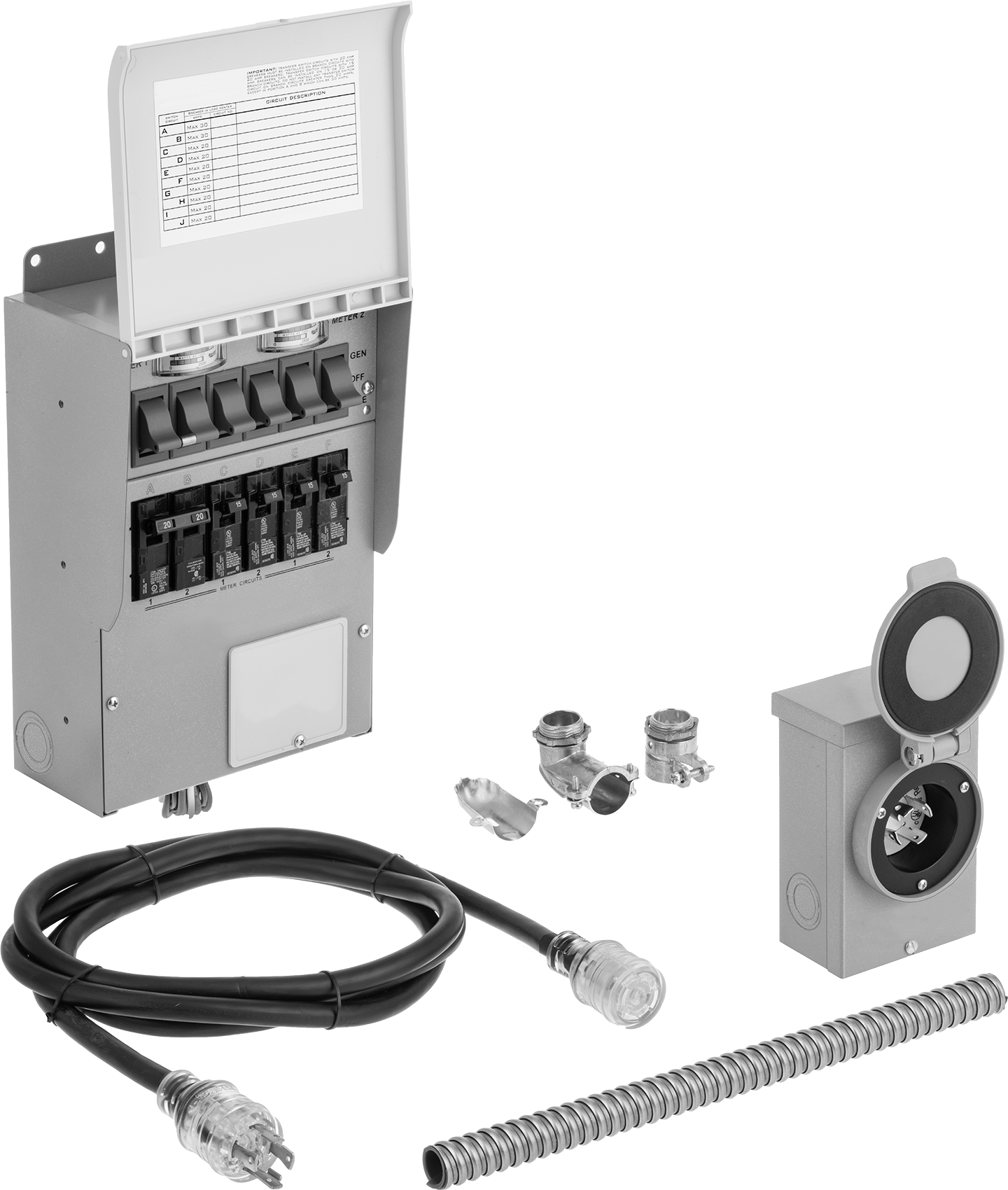

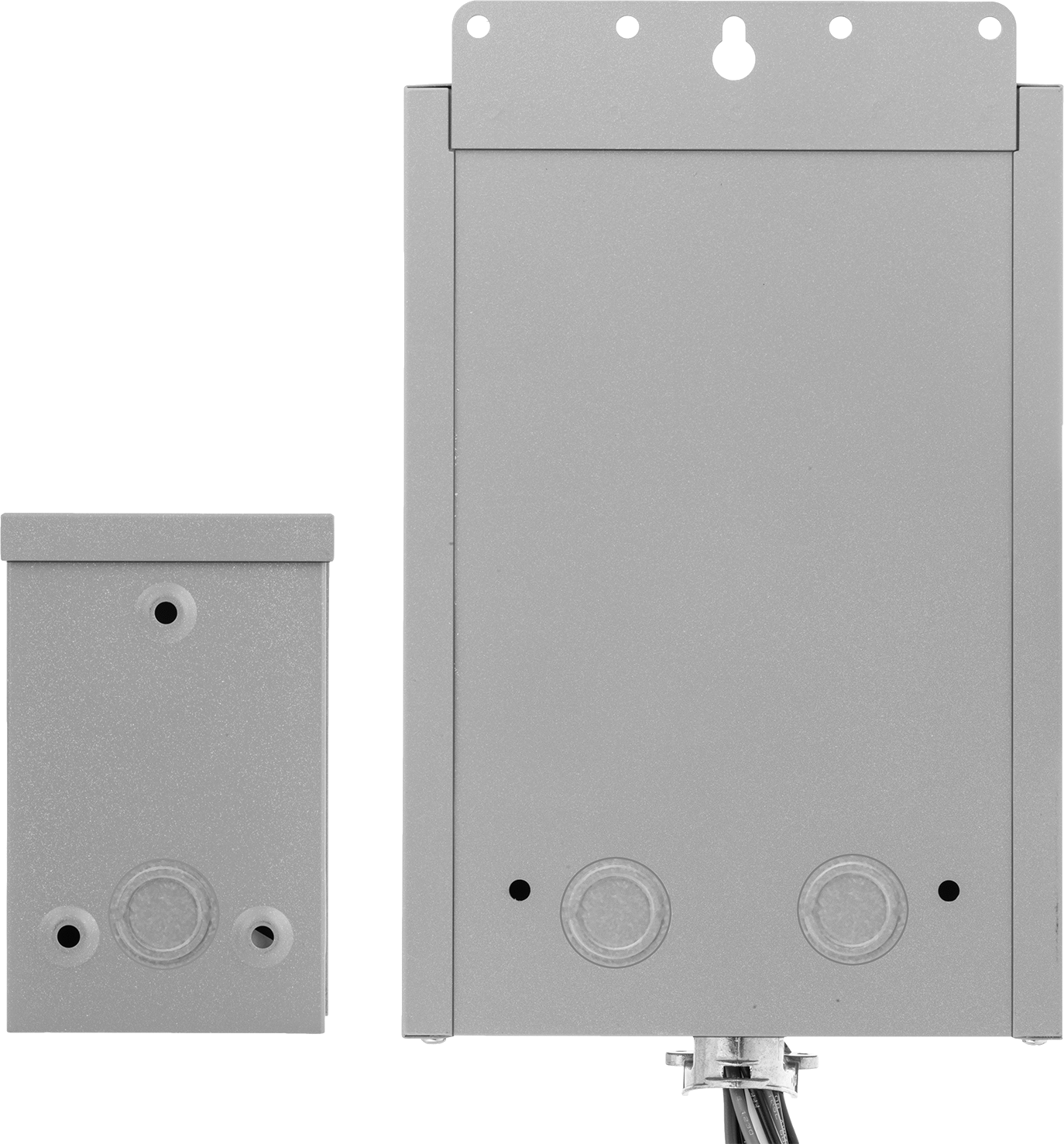

NEMA 1 ile NEMA 3R Güç Giriş Kutusu—Güç giriş kutusu bulunan NEMA 1 anahtarları, anahtar ile taşınabilir jeneratör arasında bir bağlantı noktası oluşturur. Bu anahtarlar iç mekanlarda kullanılmalıdır. Ancak giriş kutusu NEMA 3R sınıfındadır, bu nedenle dış duvarın dışına monte edilebilir.
