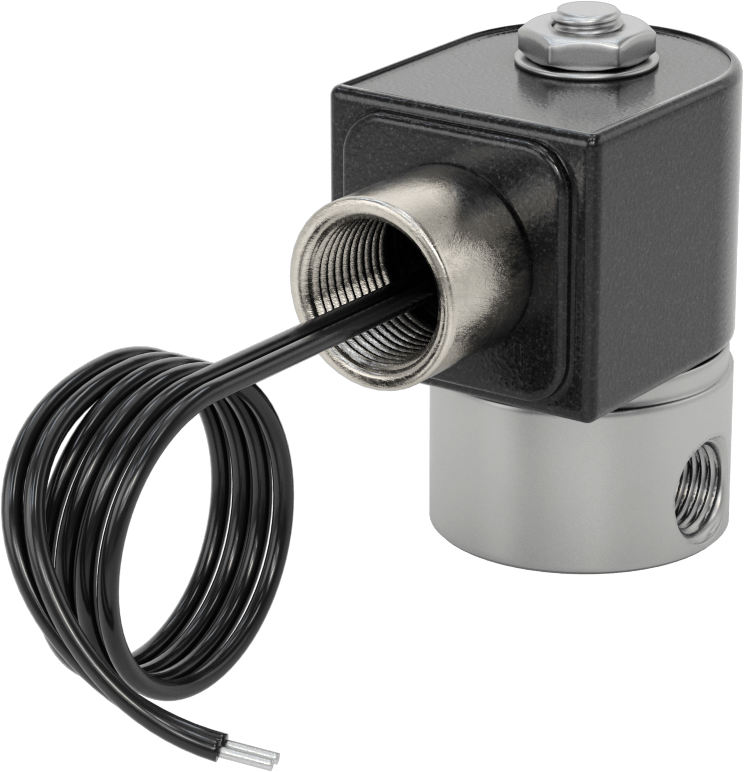

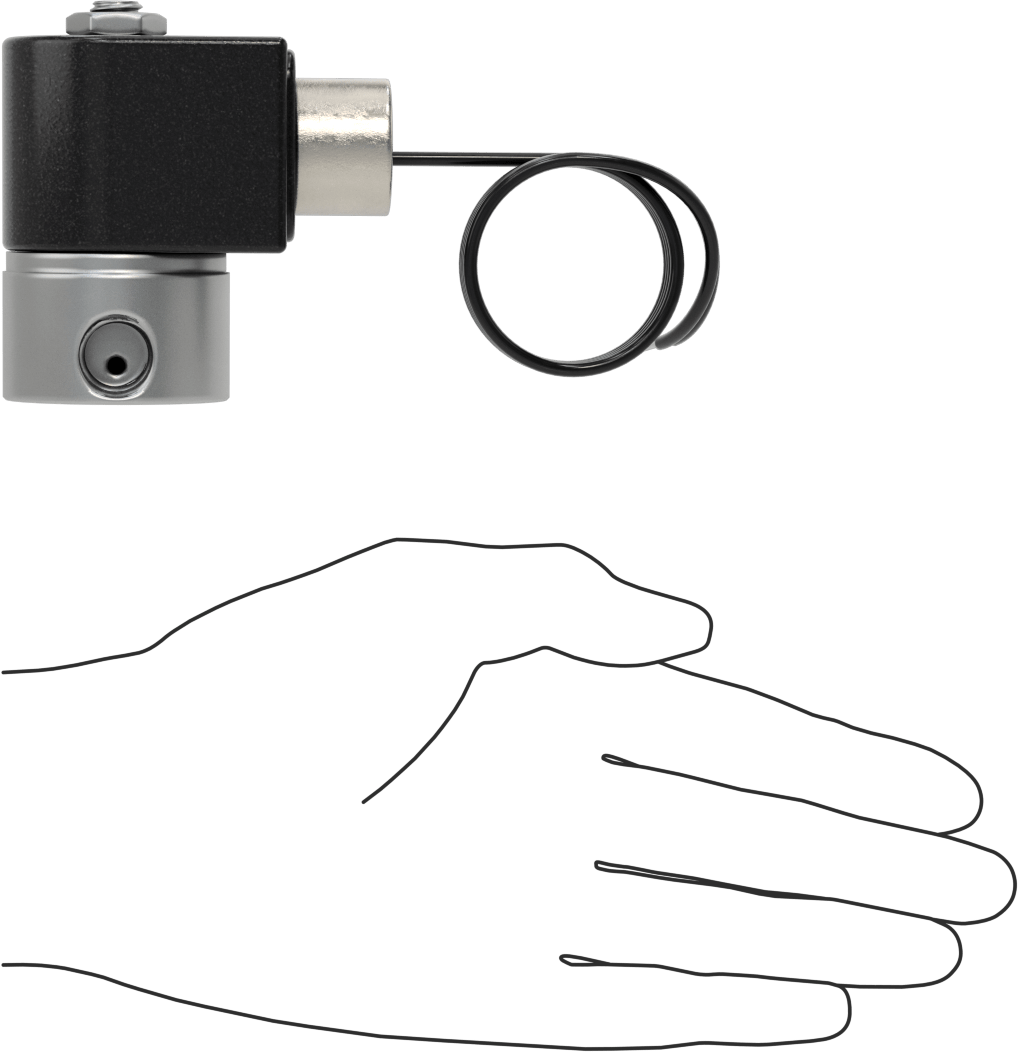

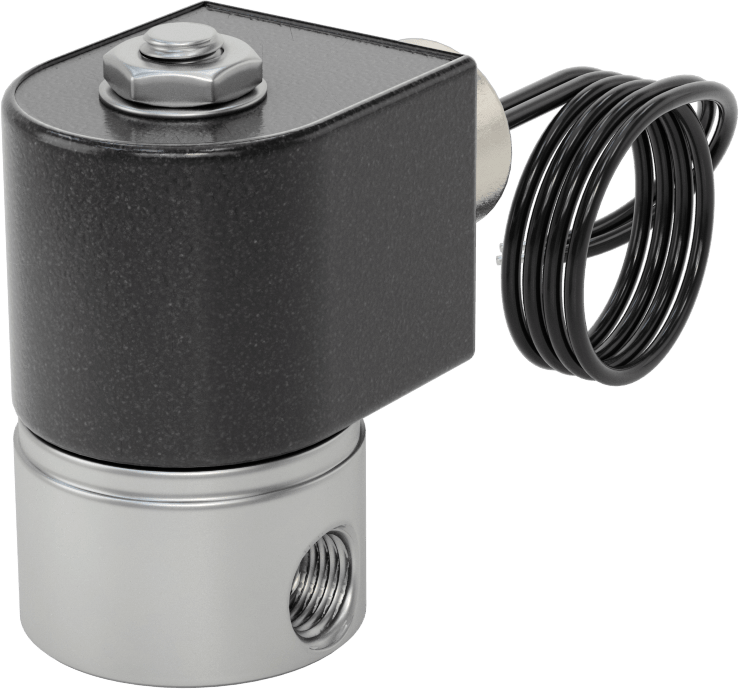

Yüksek Basınçlı Kompakt Solenoid Açma/Kapama Valfi
12 varyant (Boru Çapı, Gerilim); ₺31.572 – ₺51.958
Yüksek Basınçlı Kompakt Solenoid Açma/Kapama Valfi serisinde 12 varyant bulunur. Seçenekler — Boru Çapı: 1/4, 1/8; Gerilim: 24V DC, 120V AC; Akış Katsayısı (Cv): 0.021, 0.037, 0.06. Fiyat, seçilen kombinasyona göre ₺31.572 – ₺51.958 aralığında değişir.
Özellikler
| Valf Tipi | Solenoid |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Elektrikli (Solenoid) |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Neon, Xenon, Kripton |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Bağlantı Tipi | Dişli |
| Boru Çapı | 1/46.35 mm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 0.021 |
| Maksimum Basınç | 2500 psi @ 70° F172 bar @ 21°C |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Manuel Geçiş | Hayır |
| Sıcaklık Aralığı | 2°C ila 85°C |
| Aktüatör Sıcaklık Aralığı | 2°C ila 66°C |
| Gerilim | 24V DC |
| Maksimum Akım Çekişi | 0.41 A |
| Çalışma Döngüsü | Sürekli |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | 430 Paslanmaz Çelik |
| Conta Malzemesi | Naylon Plastik |
| Koltuk Malzemesi | Naylon Plastik |
| Aktüatör Muhafaza Malzemesi | Plastik |

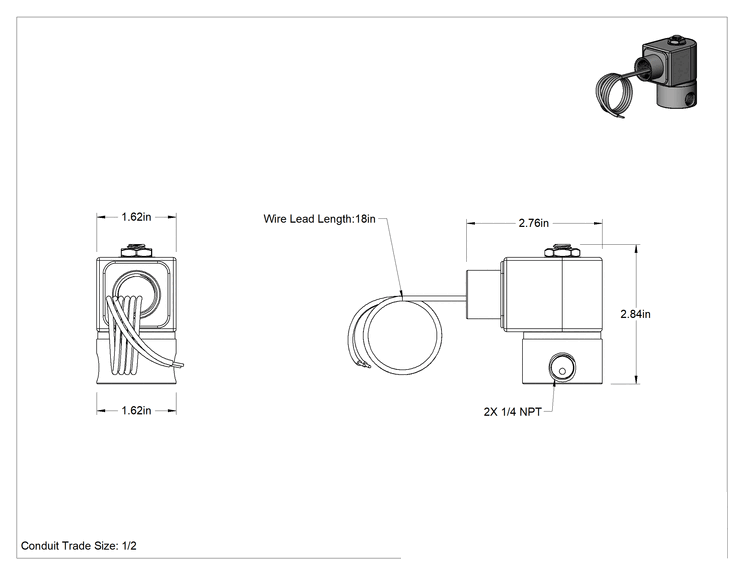

| Valf Çapı | 1 5/8"41.3 mm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 2 3/4"69.8 mm |
| Aktüatör Genişliği | 1 5/8"41.3 mm |
| Toplam Uzunluk | 2 3/4"69.8 mm |
| Toplam Yükseklik | 2 7/8"73.0 mm |
| Toplam Genişlik | 1 5/8"41.3 mm |
| Montaj Yönü | Yatay |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Ucu Uzunluğu | 18"45.72 cm |
| Çevre Derecelendirmesi | NEMA 4X |
| Karşılanan Teknik Özellikler | UL Onaylı Bileşen, C-UL Onaylı Bileşen |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Karbondioksit, Etilen Glikol, Helyum, Gazyağı, Kripton, Neon, Azot, Yağ, Propan, Sabun Çözeltileri, Su, Xenon |
| Orta | Dizel Yakıt, Akaryakıt, İzopropil Alkol |
| Yetersiz | Aseton, Amonyak, Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Etanol, Benzin, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Oksijen, Fosforik Asit (%100 Konsantrasyon), Tuzlu Su, Sodyum Hidroksit (%100 Konsantrasyon), Buhar, Sülfürik Asit, Toluen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
| İlgili Ürün | Yedek Solenoid Bobinleri |
Açıklama
Dar alanlarda yüksek basınçlı hatlardaki akışı kontrol edin; bu valfler, kompakt valflerimiz arasında en yüksek basınç değerlerine sahiptir. Elektrikle çalışarak akışı otomatik olarak başlatır ve durdururlar.
Valfler, çalıştırılmadıkları sürece normalde kapalıdır. Çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerektirmezler. Hareketi en aza indirgemek ve aşınmayı azaltmak amacıyla aktüatör, valf gövdesine doğrudan monte edilmiştir.
430 paslanmaz çelik vanalar, UL ve C-UL Onaylı Bileşen olan ve hem Amerikan hem de Kanada güvenlik standartlarını karşılayan bir solenoid bobine sahiptir.
NEMA 4X vanalar, yıkamalara, su sıçramasına, aşındırıcı sıvılara ve toza dayanıklıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
