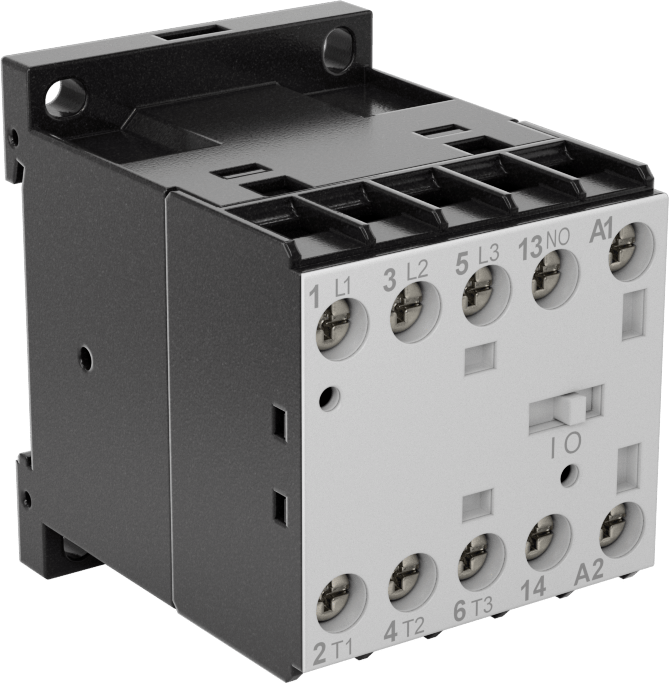

DIN Rayı Montajlı Dokunmaya Dayanıklı Vidalı Klemensli Röle

DIN Rayı Montajlı Dokunmaya Dayanıklı Vidalı Klemensli Röle serisinde 51 varyant bulunur. Seçenekler — Kontrol Edilen Devre Sayısı: 3, 4; Anahtar Başlangıç Konumu: 3 Kapalı, 4 Kapalı; Anahtar Tanımı: 3PST-NO, 4PST-NO; Yardımcı Kontak Anahtarı Başlangıç Konumu: 1 Kapalı, 1 Açık; Terminal Sayısı: 10, 12; Giriş Gerilimi: 24V AC, 24V DC, 120V AC, 240V AC. Fiyat, seçilen kombinasyona göre ₺12.458 – ₺90.368 aralığında değişir.

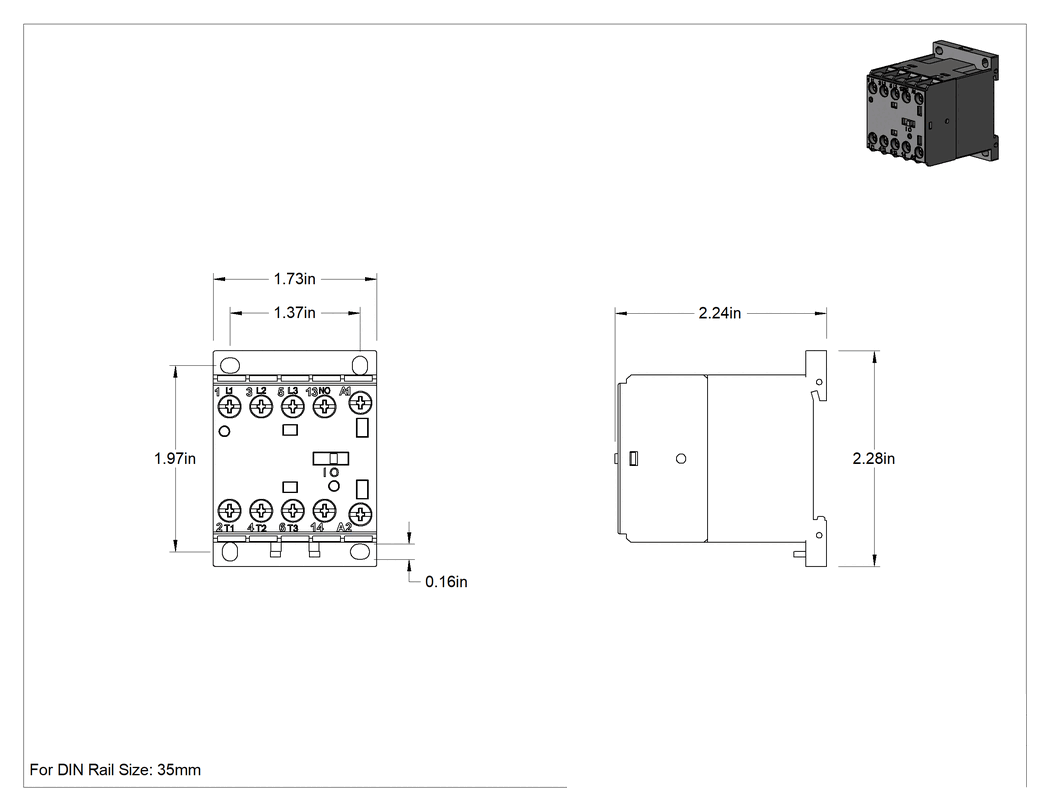

Teknik Çizim

Teknik Çizim

Kontrol Edilen Devre Sayısı

34

Anahtar Başlangıç Konumu

3 Kapalı4 Kapalı

Anahtar Tanımı

3PST-NO4PST-NO

Yardımcı Kontak Anahtarı Başlangıç Konumu

1 Kapalı1 Açık

Terminal Sayısı

1012

Giriş Gerilimi

24V AC24V DC120V AC240V AC

Kontrol Gücü

3.2 W4 VA5.4 W6.5 VA

Anahtarlama Akımı @ Gerilim (Yük Türü)

6 amp @ 600V AC (Full) 20 amp @ 600V AC (Resistive)9 amp @ 600V AC (Full) 25 amp @ 600V AC (Resistive)11 amp @ 600V AC (Full) 28 amp @ 600V AC (Resistive)17 amp @ 600V AC (Full) 32 amp @ 600V AC (Resistive)22 amp @ 600V AC (Full) 45 amp @ 600V AC (Resistive)32 amp @ 600V AC (Full) 55 amp @ 600V AC (Resistive)

Tek Faz

1 hp @ 120V AC 2 hp @ 240V AC1 hp @ 120V AC 3 hp @ 240V AC1/2 hp @ 120V AC 1 1/2 hp @ 240V AC2 hp @ 120V AC 3 hp @ 240V AC2 hp @ 120V AC 5 hp @ 240V AC3 hp @ 120V AC 7 1/2 hp @ 240V AC3/4 hp @ 120V AC 2 hp @ 240V AC

Üç Faz

3 hp @ 240V AC 5 hp @ 480V AC 5 hp @ 600V AC3 hp @ 240V AC 5 hp @ 480V AC 7 1/2 hp @ 600V AC5 hp @ 240V AC 10 hp @ 480V AC 15 hp @ 600V AC5 hp @ 240V AC 7 1/2 hp @ 480V AC 10 hp @ 600V AC7 1/2 hp @ 240V AC 15 hp @ 480V AC 15 hp @ 600V AC7 1/2 hp @ 240V AC 15 hp @ 480V AC 20 hp @ 600V AC15 hp @ 240V AC 30 hp @ 480V AC 30 hp @ 600V AC

Yükseklik

2.3"3.2"3.5"

Genişlik

1.7"1.8"2.4"

Derinlik

2.2"3.2"3.5"3.9"4.2"

Delik Çapı

0.16"0.17"

Ölçü Birimleri

İnçMetrik

₺12.458 Adet

MZ-438788

Paket

Siparişe Ekle

Özellikler

Kontrol Edilen Devre Sayısı	3
Anahtar Başlangıç Konumu	3 Kapalı
Anahtar Tanımı	3PST-NO
Yardımcı Kontak Sayısı	1
Yardımcı Kontak Anahtarı Başlangıç Konumu	1 Kapalı
Terminal Sayısı	10
Giriş Gerilimi	24V AC
Kontrol Gücü	4 VA
Anahtarlama Akımı @ Gerilim (Yük Türü)	6 amp @ 600V AC (Full) 20 amp @ 600V AC (Resistive)
Anahtarlama Geriliminde Beygir Gücü
Tek Faz	1/2 hp @ 120V AC 1 1/2 hp @ 240V AC
Üç Faz	3 hp @ 240V AC 5 hp @ 480V AC 5 hp @ 600V AC
Yükseklik	2.3"58.4 mm
Genişlik	1.7"43.2 mm
Derinlik	2.2"55.9 mm
Sertifikasyon	C-UL Listeli, UL Listeli
Muhafaza Derecesi	IP20
Özellikler	Güç Göstergesi, Gömme Terminaller
DIN Rayı Boyutu için	35 mm
Mekanik Ömür Döngüleri	20,000,000
Montaj
Dahil Edilen Bağlantı Elemanları	Hayır
Delik Çapı	0.16"4.06 mm
Delik Sayısı	4
Montaj Konumu	DIN Rail/Surface
Çalışma Türü	Mekanik
Performans	Dokunmaya Dayanıklı
Röle Tipi	Standart
Anahtar hareketi	Anlık
Ölçü Birimleri	Metrik
Tel Bağlantısı	Vida Terminali
Menşe Ülke	İtalya

Açıklama

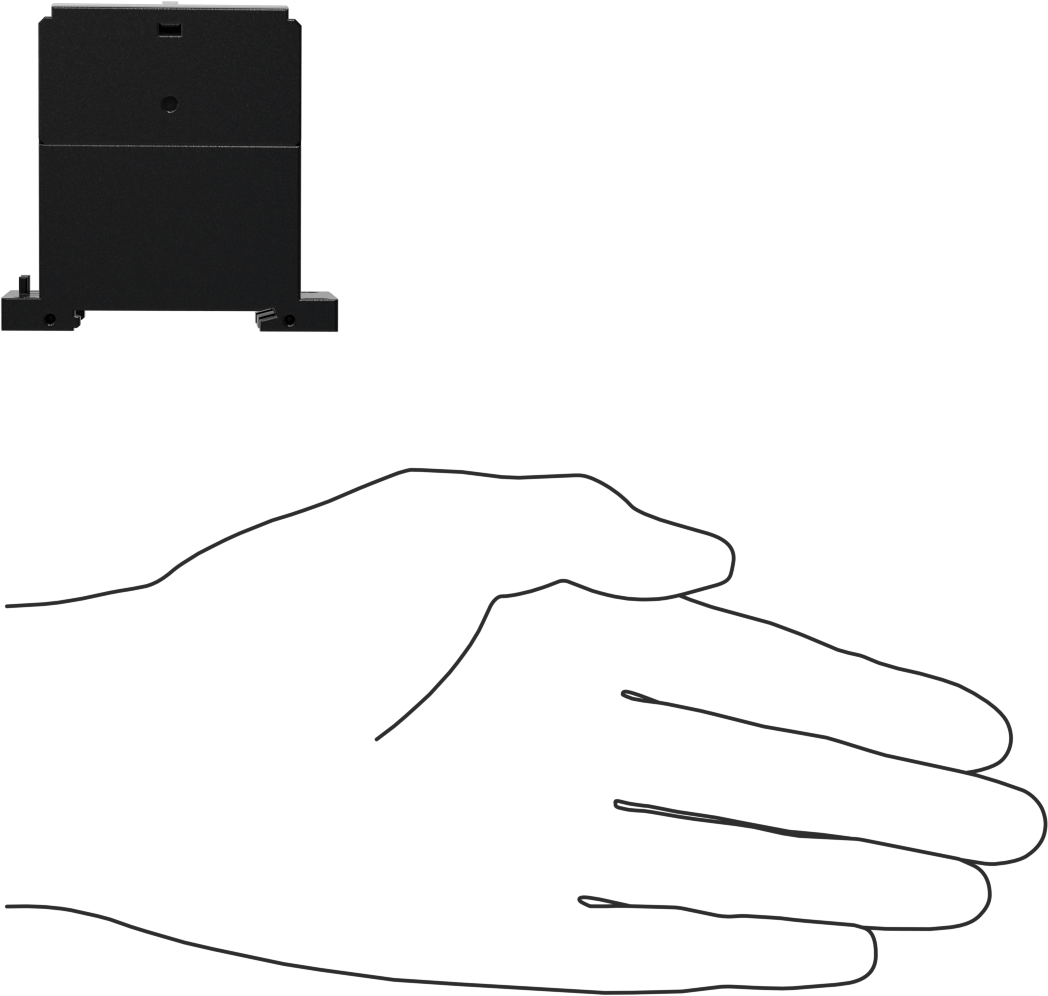

Bu röleleri 35 mm DIN rayına (DIN 3 olarak da bilinir) hızlı ve güvenli bir şekilde monte edin. IP20 sınıfında olan bu röleler, parmakların ve diğer nesnelerin canlı devrelere temas etmesini önleyen gömme terminallere sahiptir.

3 Devre Kontrollü—3 ve 4 devreyi kontrol eden röleler, IEC boyut standartlarına göre üretilir ve genellikle IEC kontaktörleri olarak adlandırılır.
