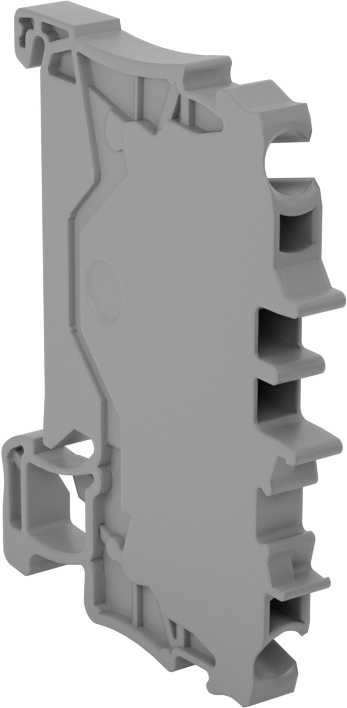

Quick&Secure Modüler DIN-Ray Klemens
18 varyant (AWG İçin, Devre Sayısı); ₺450 – ₺9.626
Quick&Secure Modüler DIN-Ray Klemens, vidayı ayarlama gerektirmeden kablo bağlantısını sağlayan ve titreşime karşı sabit kalan modüler terminal bloklarıdır. Bu seri, AWG İçin ve Genişlik eksenlerinde sunulan seçeneklerle toplam 18 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺450 – ₺9.626 aralığında değişir.
Özellikler
| Tel Bağlantısı | Yaylı Kelepçe Terminali |
| Gerilim | 600V AC/600V DC |
| Devre Başına Akım | 15 amp |
| Devre Sayısı | 1 |
| Devre Başına Terminal Sayısı | 2 |
| Tel Kalınlığı (Ga.) İçin | 22 ila 14 |
| Genişlik | 4.2 mm |
| Yükseklik | 48.5 mm |
| DIN Rayı için | |
| Yükseklik | 35 mm |
| Anma Ölçüsü | 3 |
| Sertifikasyon | CSA Sertifikalı, UL Onaylı Bileşen |
| Yanıcılık Sınıfı | UL 94 V-0 |
| Maksimum Tornavida Boyutu İçin | 2.5 mm |
| Topraklama | Topraklanmamış |
| Uzunluk | 39.5 mm |
| Montaj Konumu | DIN Rail |
| Performans | Hızlı Bağlantı, Modüler, Renk Seçimi |
| Sıcaklık | -35°C ila 105°C |
| Menşe Ülke | Almanya |
| İlgili Ürünler | Kapaklar |
| Uç Durdurucular | |
| Bitişik Atlama Kabloları | |
| Alternatif Atlama Kabloları |
Açıklama
Vidayı ayarlamadan bu terminal bloklarına kabloyu takıp çıkarabilirsiniz. Bir tornavida veya yerleşik kol ile kelepçeyi kaldırın, ardından kelepçeyi telin üzerine bırakın. Yerine sıkıştırıldıktan sonra, tel titreştiğinde, büküldüğünde veya çekildiğinde yerinde kalır.
Bu terminal bloklarını birbiriyle uyumlu bir şekilde birleştirerek, tek bir kurulumda tam olarak ihtiyacınız olan devre sayısını elde edin. Gerektiğinde termokupllar, sigortalar ve topraklama kablosu için bloklar ekleyin. Bloklar, kontrol panellerindeki DIN rayına yan yana takılır ve anında tanımlayabileceğiniz ve erişebileceğiniz düzenli devre sıraları oluşturur.
Kapaklar — Canlı bir kabloyla kazara teması önlemek için terminal bloğunun açıkta kalan tarafına takın.
Uç Durdurucular—Titreşim veya darbe aldıklarında kaymamaları için bir grup terminal bloğunun ucuna monte edin.
Bitişik Atlama Kabloları—Metal çubuklar, bitişik terminal blokları arasında elektrik bağlantısı oluşturur, böylece tek bir kabloyla birden fazla bileşeni bağlayabilirsiniz. Atlama kablolarının sığması için blokların genişliği aynı olmalıdır.
Alternatif Atlama Kabloları—Aynı genişlikteki iki bloktaki terminalleri, aradaki bir bloğu atlayarak bağlayın. Bu, kablo karmaşasını azaltır ve gelecekte kurulumunuzu ayarlama esnekliği sağlar.
