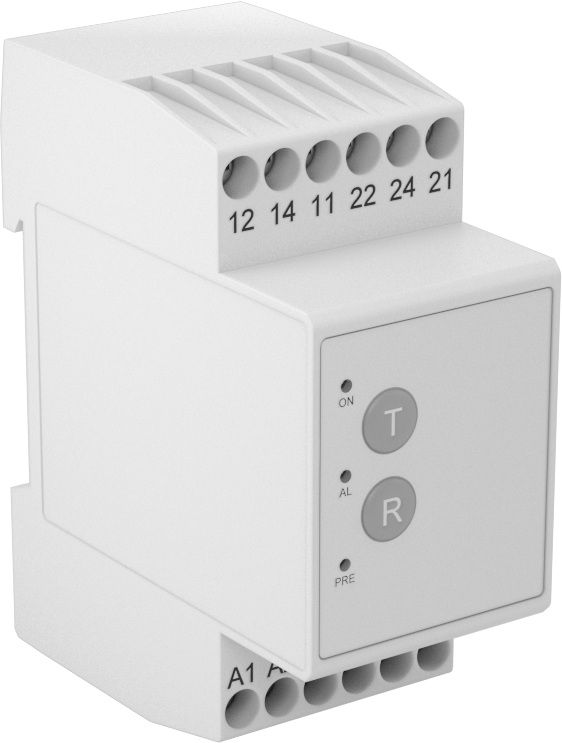

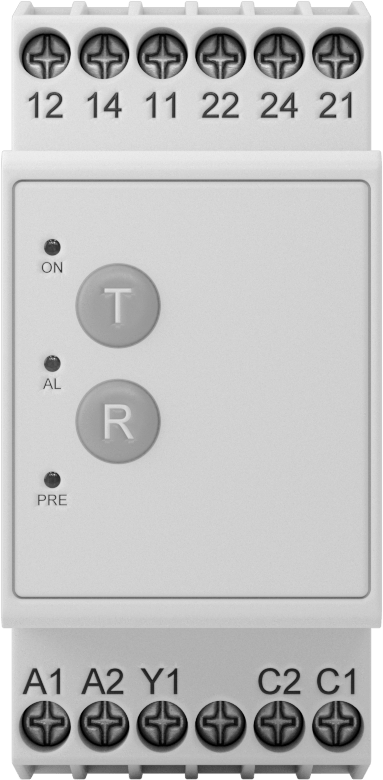

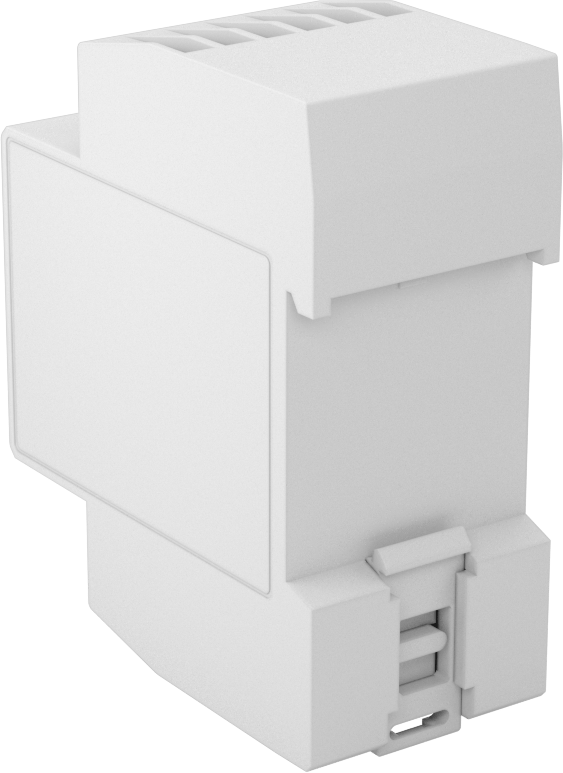

Toprak Kaçağı İzleme Rölesi
4 varyant (Açma Akımı Ayarı, Çalışma Süresi); ₺24.250 – ₺37.310
Toprak Kaçağı İzleme Rölesi, ekipmanlara, devrelere ve insanlara zarar gelmesini önlemek amacıyla toprak hatalarını tespit ederek artık akımı izler ve denge bozulduğunda devreyi keser. Bu seri, Açma Akımı Ayarı ve Tetikleme Akımı gibi eksen seçenekleriyle toplam 4 varyant sunar. Fiyat, seçilen kombinasyona göre ₺24.250 – ₺37.310 aralığında değişir.
Özellikler
| Tel Bağlantısı | Vida Terminali |
| Kontrol Edilen Devre Sayısı | 2 |
| Anahtar Başlangıç Konumu | 2 Kapalı veya 2 Açık |
| Anahtar Tanımı | DPDT |
| Terminal Sayısı | 12 |
| Giriş Gerilimi | 24V AC, 48V AC, 120V AC, 240V AC |
| Açma Akımı Ayarı | 0.03 amp |
| Çalışma Süresi | 0 sec. |
| Gerilimde Anahtarlama Akımı | 5 amp @ 240V AC 5 amp @ 24V DC |
| Maksimum Anahtarlama Gerilimi | 250V AC 24V DC |

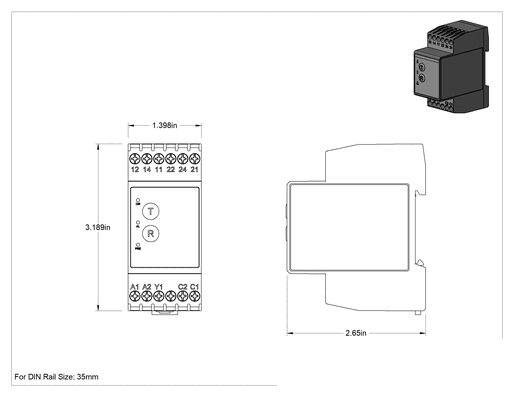

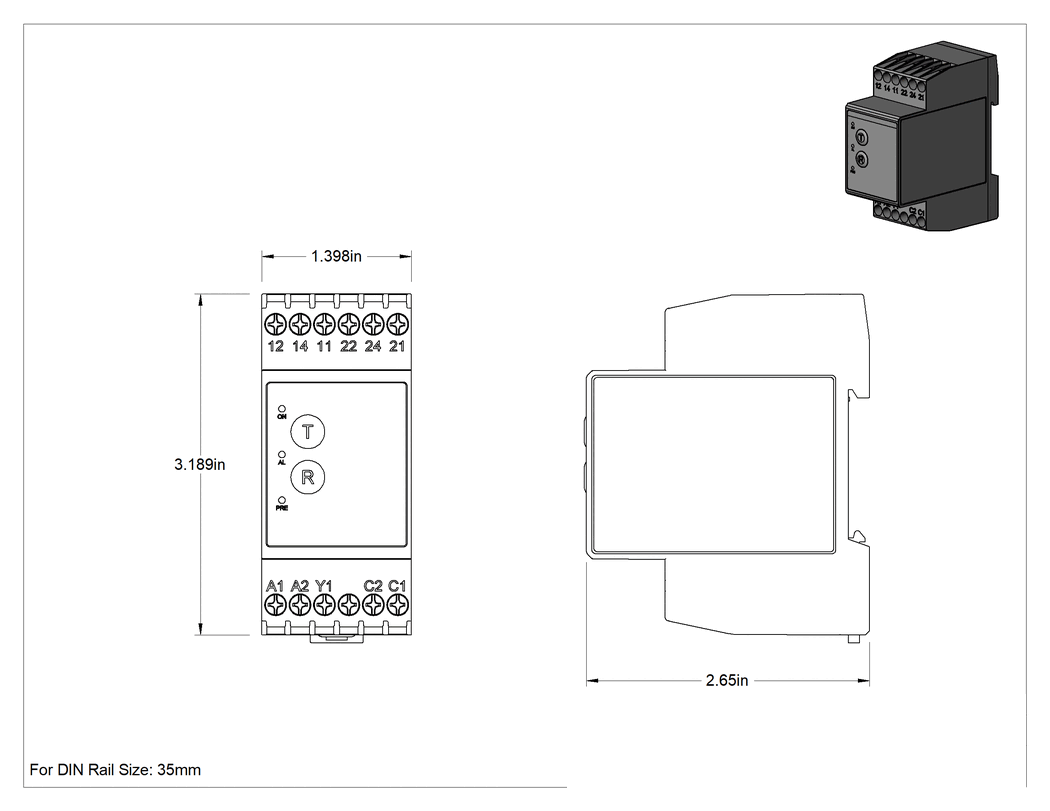

| Yükseklik | 3.2"81.3 mm |
| Genişlik | 1.4"35.6 mm |
| Derinlik | 2.6"66.0 mm |
| Özellikler | LED Göstergesi |
| Sertifikasyon | C-UL Listeli, CE İşareti, UL Listeli |
| Muhafaza Derecesi | IP20 |
| DIN Rayı Boyutu için | 35 mm |
| Ölçüler | AC Akımı |
| Mekanik Ömür Döngüleri | 30,000,000 |
| Montaj Konumu | DIN Rail |
| Çalışma Türü | Mekanik |
| Röle Tipi | Standart |
| Sıfırlama Türü | Manuel |
| Anahtar hareketi | Çalışır Durumda |
| Ölçü Birimleri | İnç |
| UL Dosya Numarası | E249822 |
| Menşe Ülke | İtalya |
Açıklama
Ekipmanlara, devrelere ve insanlara zarar gelmesini önlemek için toprak hatalarını tespit edin ve etkisini azaltın. Bu röleler, gelen ve giden akım arasındaki farkı, diğer adıyla artık akımı izler. Denge bozulduğunda, devreye girerek devreye giden gücü keserler. Bu röleler son derece hassastır, bu sayede küçük bir sorun büyük bir soruna dönüşmeden arızalı devrelerin enerjisini keseceklerine güvenebilirsiniz. IP20 sınıfında olan bu röleler, parmakların ve diğer nesnelerin canlı devrelere temas etmesini önleyen gömme terminallere sahiptir. Hızlı kurulum için bunları 35 mm DIN rayına (DIN 3 rayı olarak da bilinir) monte edin.
Bu rölelerin çalışması için bir akım gösterge halkası (ayrı satılır) gereklidir. Kablolarınızın geçebileceği kadar büyük bir halka seçin. Devrenin kablolarını halkanın ortasından geçirin ve gösterge halkasının çıkışını röleye bağlayın.
LED Göstergesi — LED göstergeli röleler, rölenizin durumunu gösterir; böylece rölenizin doğru şekilde bağlandığını ve ne zaman devreye girdiğini bilirsiniz.
