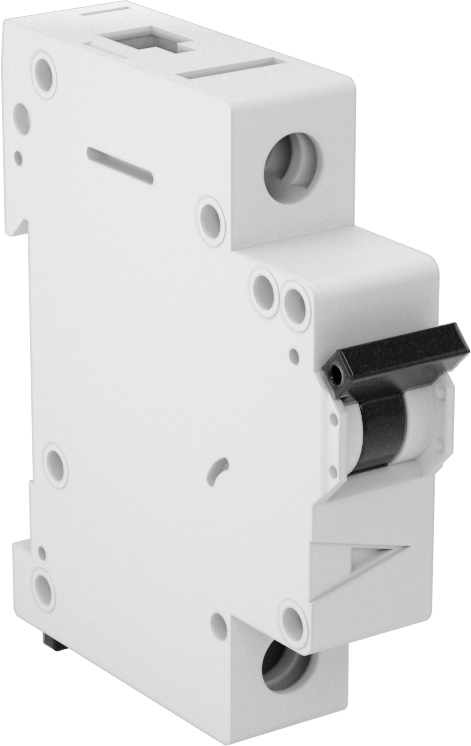

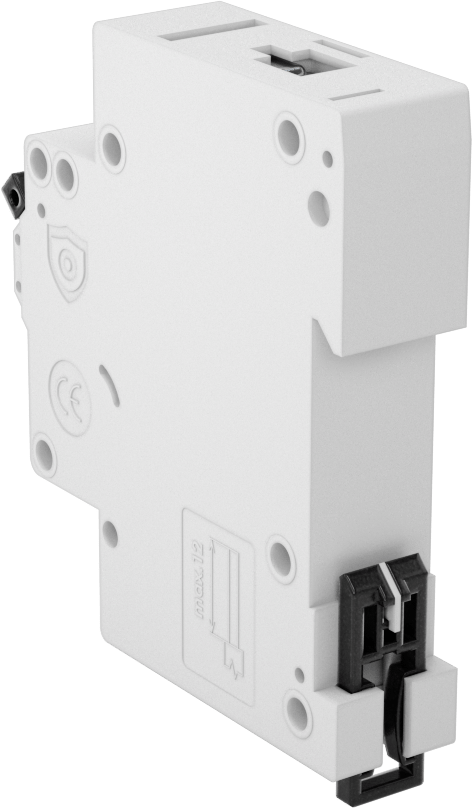

DIN Ray Montajlı Ekipman Devre Kesici, C Trip Tipi
42 varyant (Kutup Sayısı, Akım, A); ₺9.822 – ₺33.866
DIN Ray Montajlı Ekipman Devre Kesici, C Trip Tipi, tek bir ekipmanı korumak için bir dal devre kesicisinin altına monte edilen, hem yavaş ısı oluşumu hem de kısa devre durumlarında devreye giren termal-manyetik ek koruyuculardır. Bu seri, Kutup Sayısı, Akım ve Gerilim gibi eksen seçenekleriyle toplam 42 varyant sunar. Fiyat, seçilen kombinasyona göre ₺9.822 – ₺33.866 aralığında değişir.
Özellikler
| Tetikleme Türü | C |
| Kutup Sayısı | 1 |
| Manuel Sıfırlama Türü | Toggle Anahtarı |
| Devre Kesici Kesme Türü | Termal/Manyetik |
| Akım, A | 1 |
| Gerilim | 48V DC 277V AC |
| Frekans | 50 Hz/60 Hz |
| Gerilimde Aşırı Akım | 10,000 amp @ 277V AC 10,000 amp @ 48V DC |
| DIN Rayı Boyutu için | 35 mm |
| Montaj Konumu | DIN Rail |
| Tel Bağlantısı | Vidalı Kelepçe Terminali |

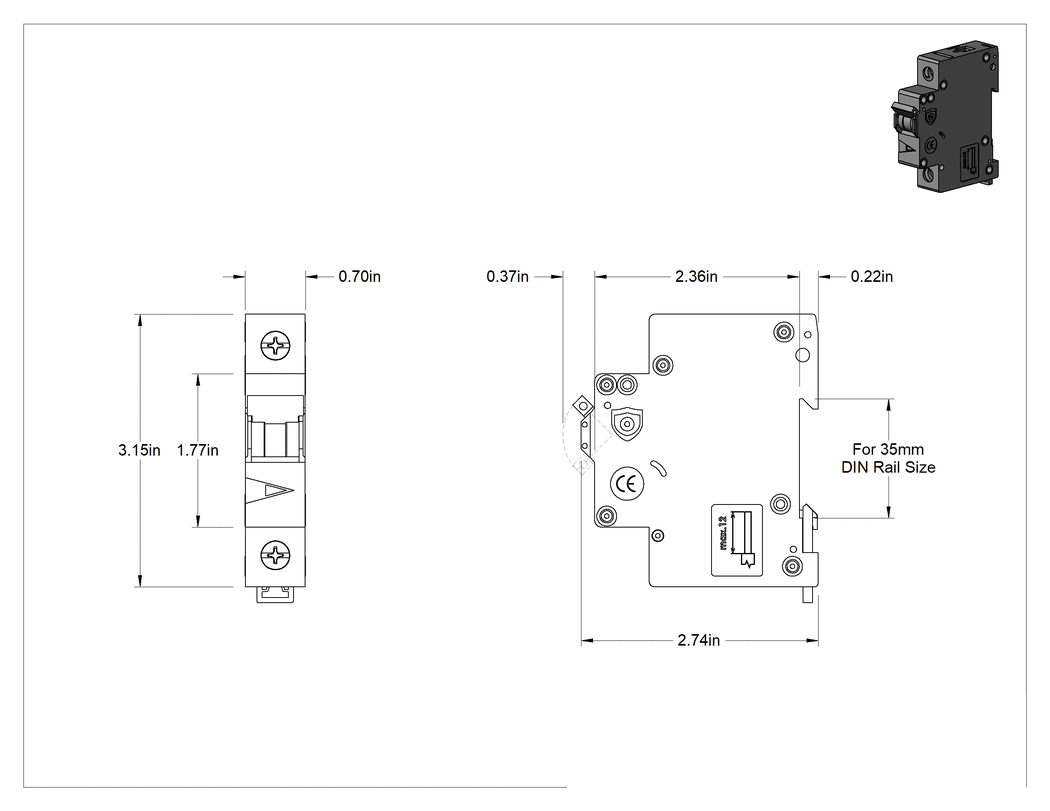

| Yükseklik | 3.15"80.0 mm |
| Genişlik | 0.7"17.8 mm |
| Derinlik | 2.36"59.9 mm |
| Sıcaklık Aralığı | -40°C ila 74°C |
| Karşılanan Teknik Özellikler | UL 1077, IEC 60947-2 |
| Sertifikasyon | UL Listeli, CSA Sertifikalı, CE İşareti |
| CSA Dosya Numarası | 204453 |
| Muhafaza Derecesi | IP20 |
| Sıfırlama Türü | Manuel |
| UL Dosya Numarası | E177451 |
| Menşe Ülke | Romanya |
Açıklama
Ek koruyucular olarak da bilinen bu devre kesiciler, tek bir ekipmanı korumak amacıyla bir dal devre kesicisinin aşağısındaki DIN rayına doğrudan monte edilir. Termal-manyetik oldukları için, bu kesiciler iki şekilde devreye girer. Ya sürekli düşük seviyeli aşırı yük akımı nedeniyle yavaşça ısı oluştuğunda devreye girerler ya da manyetik bobin yüksek akımlı bir kısa devre algıladığında hızlı bir şekilde devreye girerler.
Şönt devre kesiciler, aşırı yük veya kısa devre durumları dışındaki durumlarda devre kesicinizi devre dışı bırakmak üzere ekipmandan bir sinyal alır. Örneğin, yangın durumunda bir sistemin gücünü kesmek için bunları duman dedektörüyle birlikte kullanın.
Yardımcı kontaklar, devre atladığında diğer ekipmanlara sinyal gönderir. Bir uyarı ışığını etkinleştirebilir, kapatma işlemini başlatabilir veya yedek güç kaynağını devreye sokabilirler.
Dağıtım çubukları, her biri için ayrı kablolara gerek kalmadan birden fazla bitişik devre kesiciye güç sağlayarak kablolamayı basitleştirir. Bu, montaj süresini ve alan ihtiyacını azaltır. İhtiyacınız olan terminal sayısına göre kesin.
Uzatma terminalleri, bir dizi devre kesiciye güç bağlamak için kolay erişim sağlamak üzere tel bağlantı noktasını dağıtım çubuklarının üzerine yükseltir.
Dağıtım çubuğu uç kapakları, yaralanma ve hasarı önlemek için dağıtım çubuklarının açık uçlarını kapatır.
Dağıtım çubuğu terminal kapakları, yaralanma ve hasarı önlemek için dağıtım çubuklarındaki kullanılmayan, elektrik yüklü terminalleri korur.
C Trip — C-trip devre kesiciler en yaygın olanlardır. Bu kesiciler, ekipmanın devreye girmesiyle akımda orta derecede bir artışa neden olan aydınlatma ve kontrol panelleri gibi uygulamalar için idealdir. Akım dalgalanması, nominal akımın 5 ila 10 katına ulaşana kadar devre kesici devreye girmez.
UL 1077—Aşırı yük ve kısa devrelere karşı koruma için UL 1077 sertifikasına sahiptir.
