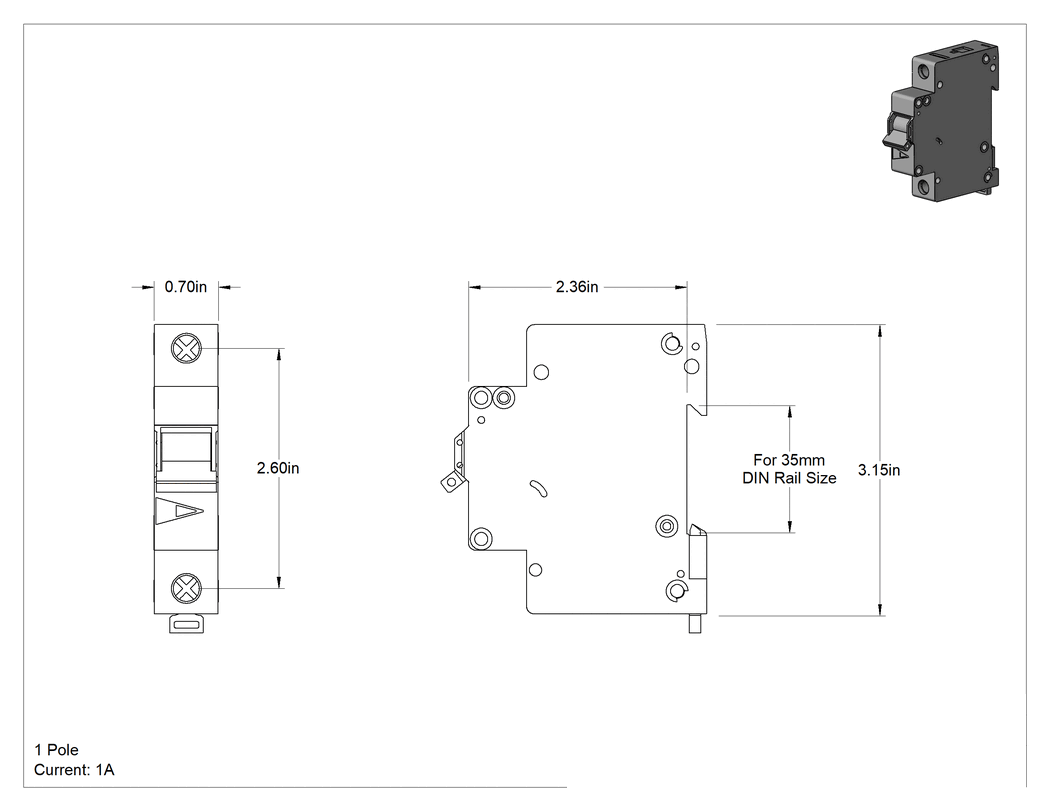

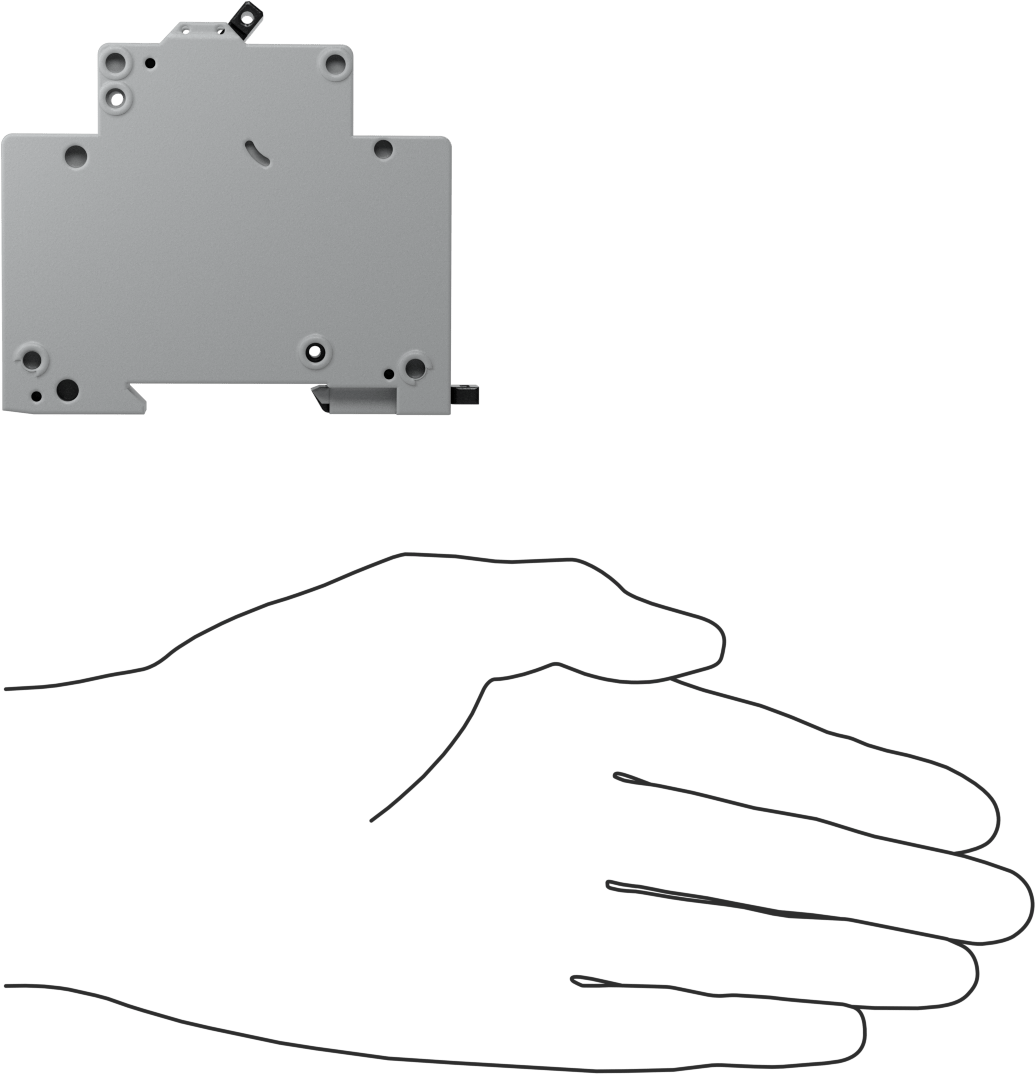

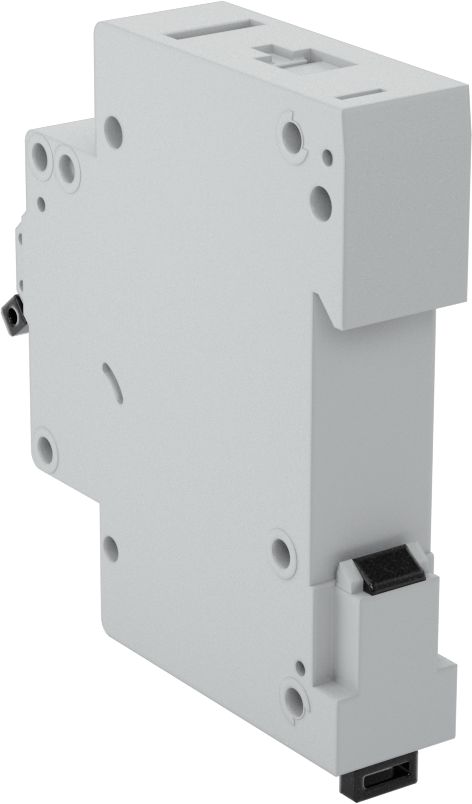

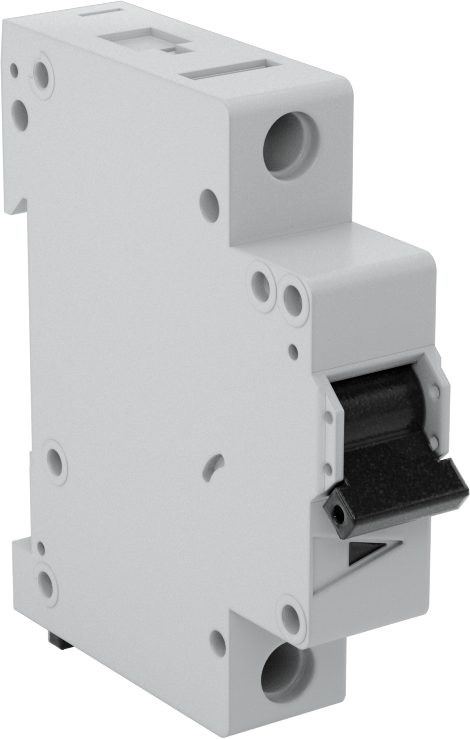

DIN Ray Montajlı Ekipman Devre Kesici, B Trip Tipi

Ek koruyucular olarak da bilinen bu devre kesiciler, tek bir ekipmanı korumak amacıyla bir dal devre kesicisinin aşağısındaki DIN rayına doğrudan monte edilir. Termal-manyetik oldukları için, bu kesiciler iki şekilde devreye girer. Ya sürekli düşük seviyeli aşırı yük akımı nedeniyle yavaşça ısı oluştuğunda devreye girerler ya da manyetik bobin yüksek akımlı bir kısa devre algıladığında hızlı bir şekilde devreye girerler.

Şönt devre kesiciler, aşırı yük veya kısa devre durumları dışındaki durumlarda devre kesicinizi devre dışı bırakmak üzere ekipmandan bir sinyal alır. Örneğin, yangın durumunda bir sistemin gücünü kesmek için bunları duman dedektörüyle birlikte kullanın.

Yardımcı kontaklar, devre atladığında diğer ekipmanlara sinyal gönderir. Bir uyarı ışığını etkinleştirebilir, kapatma işlemini başlatabilir veya yedek güç kaynağını devreye sokabilirler.

Dağıtım çubukları, her biri için ayrı kablolara gerek kalmadan birden fazla bitişik devre kesiciye güç sağlayarak kablolamayı basitleştirir. Bu, montaj süresini ve alan ihtiyacını azaltır. İhtiyacınız olan terminal sayısına göre kesin.

Uzatma terminalleri, bir dizi devre kesiciye güç bağlamak için kolay erişim sağlamak üzere tel bağlantı noktasını dağıtım çubuklarının üzerine yükseltir.

Dağıtım çubuğu uç kapakları, yaralanma ve hasarı önlemek için dağıtım çubuklarının açık uçlarını kapatır.

Dağıtım çubuğu terminal kapakları, yaralanma ve hasarı önlemek için dağıtım çubuklarındaki kullanılmayan, elektrik yüklü terminalleri korur.

B Trip—B-trip devre kesiciler, akım dalgalanmaları nedeniyle hasar görebilecek programlanabilir mantık denetleyicileri (PLC'ler) ve sensörler gibi hassas ekipmanları korumak için idealdir. Bu devre kesiciler, ani akım dalgalanması nominal akımlarının 3 ila 5 katına ulaştığında devreye girer.

UL 1077—Aşırı yük ve kısa devrelere karşı koruma için UL 1077 sertifikasına sahiptir.
