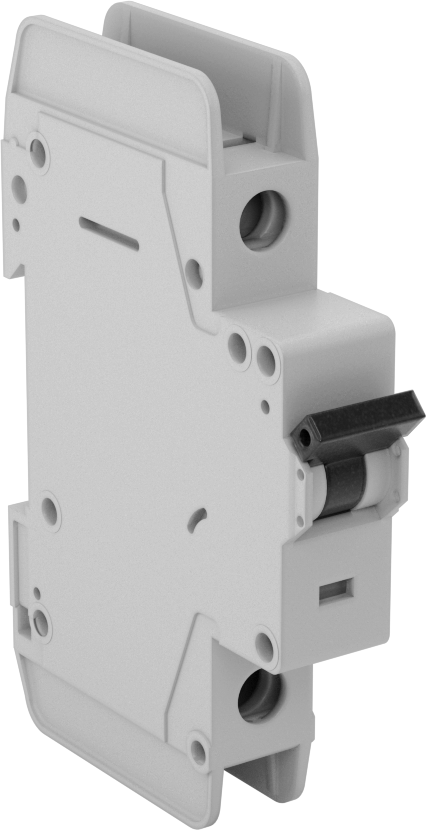

DIN Rayı Montajlı Dal Devre Kesici, C Trip Tipi

Tesisinizdeki bir alandaki ekipmanı ve kabloları aşırı yük ve kısa devrelerden korumak için bu devre kesicileri doğrudan DIN rayına monte edin. Termal-manyetik oldukları için, bu kesiciler iki şekilde devreye girer. Ya sürekli düşük seviyeli aşırı yük akımı nedeniyle yavaşça ısı oluştuğunda devreye girerler ya da manyetik bobin yüksek akımlı bir kısa devre algıladığında hızlı bir şekilde devreye girerler.

Şönt devre kesiciler, aşırı yük veya kısa devre durumları dışındaki durumlarda devre kesicinizi devre dışı bırakmak üzere ekipmandan bir sinyal alır. Örneğin, yangın durumunda bir sistemin gücünü kesmek için bunları duman dedektörüyle birlikte kullanın.

Yardımcı kontaklar, devre atladığında diğer ekipmanlara sinyal gönderir. Bir uyarı ışığını etkinleştirebilir, kapatma işlemini başlatabilir veya yedek güç kaynağını devreye sokabilirler.

Dağıtım çubukları, her biri için ayrı kablolara gerek kalmadan birden fazla bitişik devre kesiciye güç sağlayarak kablolamayı kolaylaştırır. Bu, montaj süresini ve yer ihtiyacını azaltır.

Uzatma terminalleri, bir dizi devre kesiciye güç bağlamak için kolay erişim sağlamak üzere tel bağlantı noktasını dağıtım çubuklarının üzerine yükseltir.

Dağıtım çubuğu terminal kapakları, yaralanma ve hasarı önlemek için dağıtım çubuklarındaki kullanılmayan, elektrik yüklü terminalleri korur.

C Trip — C-trip devre kesiciler en yaygın olanlardır. Bu kesiciler, ekipmanın devreye girmesiyle akımda orta derecede bir artışa neden olan aydınlatma ve kontrol panelleri gibi uygulamalar için idealdir. Akım dalgalanması, nominal akımın 5 ila 10 katına ulaşana kadar devre kesici devreye girmez.

UL 489—Dal devre koruması için UL 489 gerekliliklerini karşılarlar ve akım sınırlayıcı olarak sertifikalandırılmışlardır, bu sayede kısa devre sırasında geçen akımı en aza indirerek ekipmanı korurlar.

Gerilimde Geçiş Akımı—Geçiş akımı, kısa devre durumunda devre kesicinin güvenli bir şekilde durdurabileceği maksimum akımdır.
