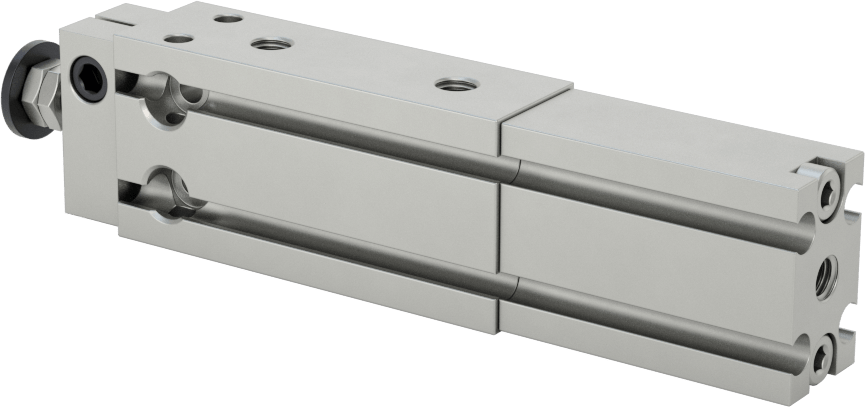

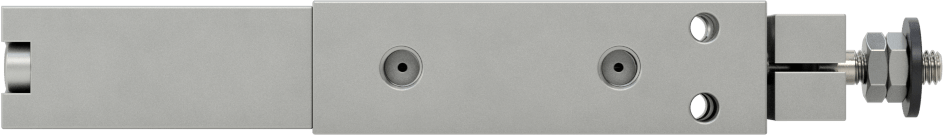

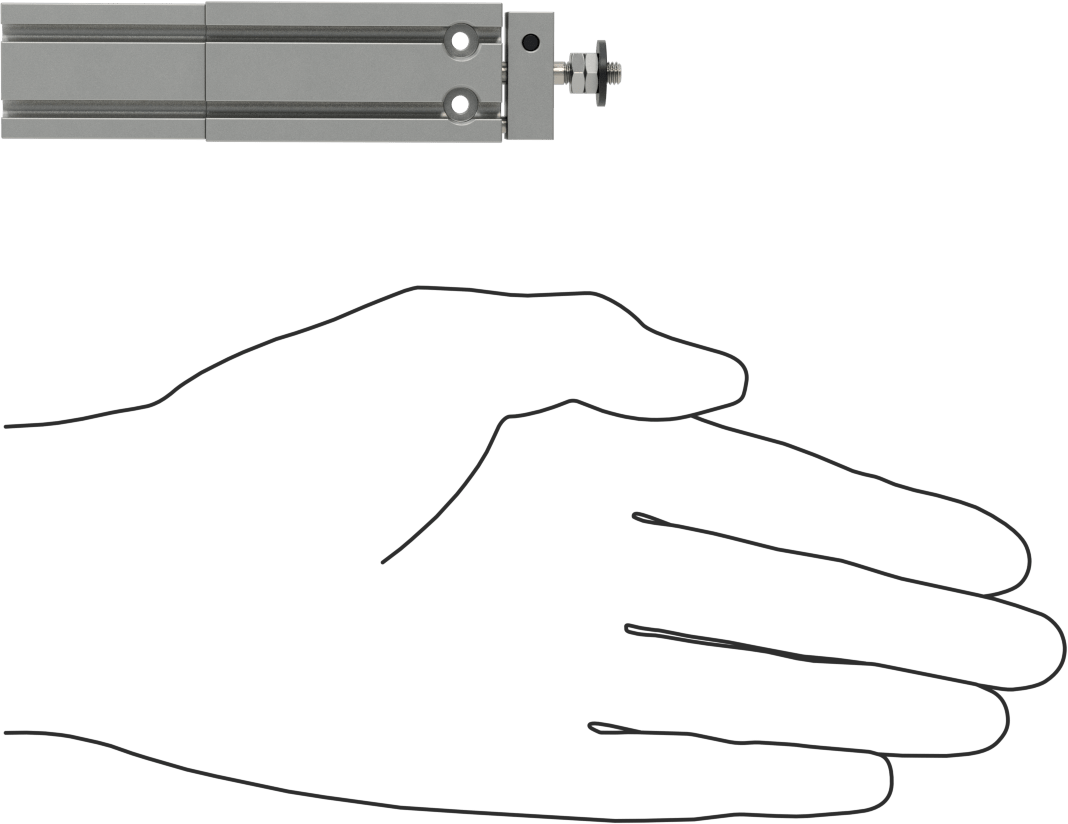

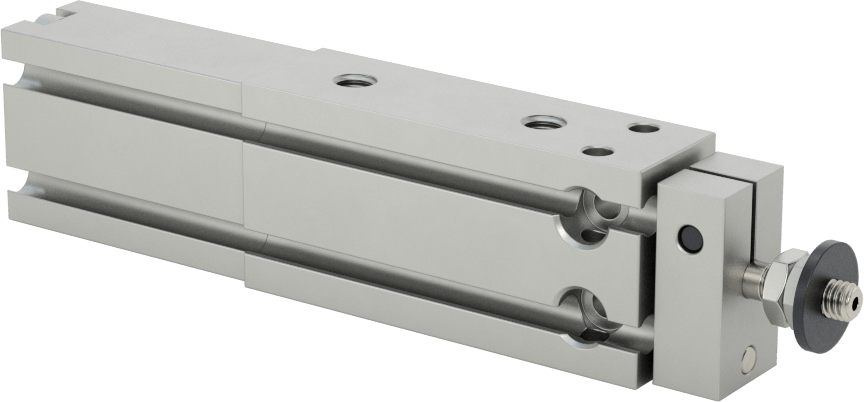

Vakumlu Kaldırma Hava Silindiri
12 varyant (Delik Boyutu, Genişlik); ₺15.190 – ₺32.200
Vakumlu Kaldırma Hava Silindiri, vakum pedine bağlanarak nesneleri emme gücüyle kaldırır, taşır ve çift etkili yapısı sayesinde eşit kuvvetle iter. Bu ailede 12 varyant bulunur; Delik Boyutu ekseninde 10 mm’den 32 mm’ye kadar beş seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺15.190 – ₺32.200 aralığında değişir.
Özellikler
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Enclosed Body |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | Metrik |
| Delik Boyutu | 10 mm |
| Genişlik | 15 mm |
| Uzunluk, mm | |
| Strok | 15 |
| Geri çekilmiş | 92 |
| Uzatılmış | 107 |
| 50 psi'de kuvvet | 6 lbs.2.72 kg |
| 100 psi'da Kuvvet | 12 lbs.5.44 kg |
| Sensör Hazır | Sensör Hazır |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılabilir |
| Gövde Malzemesi | Eloksallı Alüminyum |
| Çubuk | |
| Malzeme | 316 Paslanmaz Çelik |
| Dış Çap | 4 mm |
| İç Çap | 1.5 mm |
| Uç Tipi | Delik |
| Diş Boyutu | M4 × 0.7 |
| Hava Girişi | |
| Diş Boyutu | M5 × 0.8 |
| Diş Tipi | Metrik |
| Cins | Dişi |
| Vakum Bağlantısı | |
| Diş Boyutu | M5 × 0.8 |
| Diş Tipi | Metrik |
| Cins | Dişi |
| Rulman Tipi | Düz |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 10,000,000 |
| Maksimum Basınç | 100 psi6.9 bar |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -9°C ila 60°C |
| Özellikler | Vakum Bağlantısı |
| Menşe Ülke | Japonya |
Açıklama
Vakumun kaldırma gücünü hava silindirinin hareket ettirme özelliğiyle birleştirerek, “pick and place” gibi süreçleri otomatikleştirin. Vakum pedine bağlanmak için dişli bir içi boş çubuğa sahip olan bu silindirler, emme gücüyle nesneleri hareket ettirmenizi sağlar. Çift etkili oldukları için yükleri hem çeker hem de iterler ve bunu eşit bir kuvvetle yaparlar. Gövdenin ön ve yanlarındaki dişli delikleri kullanarak bunları doğrudan ekipmana veya ek parçalarla (dahil değildir) monte edin.
Piston manyetiktir, bu nedenle bu silindirleri sensörlerle (dahil değildir) birlikte kullanarak röleleri ve kontrolörleri etkinleştirebilirsiniz. Piston bir sensörün önünden geçtiğinde sensör etkinleşir. Tetiklemek istediğiniz her eylem için bir tane olmak üzere birden fazla sensör kullanabilirsiniz.
