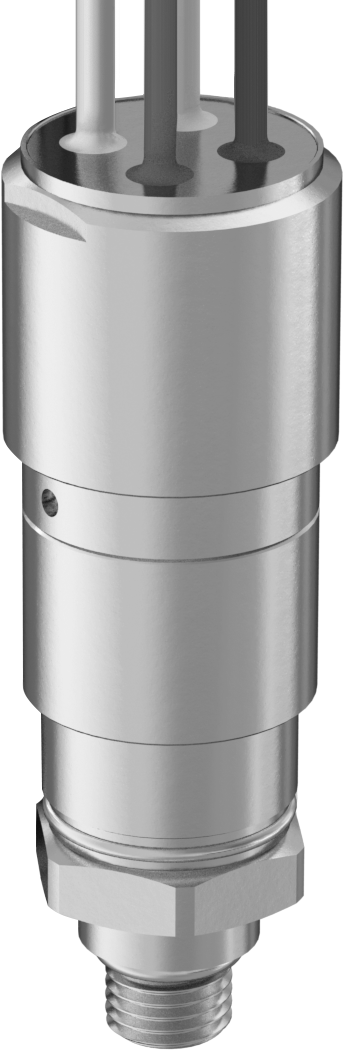

Kompakt Basınç Şalteri, Kılavuzlu, UN/UNF SAE Düz
2 varyant (Basınç Ayar Noktası, Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark); fiyat ₺56.332
Kompakt Basınç Şalteri, dar alanlardaki hidrolik sistem ve pompalarda basınç seviyesini izleyerek cihazları kontrol etmek veya alarm sinyali vermek için kullanılır. Bu sayfada Basınç Ayar Noktası ve Sıfırlama Farkı seçeneklerine göre 2 varyant sunulur. Tüm varyantlarda fiyat ₺56.332.
Özellikler
| Tel Bağlantısı | Tel Uçları |
| Boru Bağlantısı | 7/16"-20 Dişli UN/UNF (SAE Düz) Erkek Boru11.1 mm |
| Ayarlama Mekanizmasının Konumu | İç |
| Basınç Ayar Noktası Aralığı | 100 psi ila 1,000 psi |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | 90 psi6.2 bar |
| Maksimum Sürekli Basınç | 5,000 psi345 bar |
| Maksimum Kısa Süreli Basınç | 8,000 psi552 bar |
| Hassasiyet | ±5% |
| Gerilimde Maksimum Anahtarlama Akımı | 3 amp @ 28V DC 5 amp @ 125V AC 5 amp @ 250V AC |
| İşlem Sıcaklığı Aralığı | -40°C ila 100°C |
| Bağlantı Malzemesi | 316 Paslanmaz Çelik |
| Birlikte Kullanım | Hava, Dizel Yakıt, Benzin, Hidrolik Sıvı, Doğal Gaz, Yağ, Su |
| Muhafaza Derecesi | IP67, NEMA 6 |
| Sertifikasyon | CE İşareti, CSA Sertifikalı, UL Listeli |
| CSA Dosya Numarası | 055528_0_000 |
| Çevre | Aşındırıcı, Tozlu, Dış Mekan, Dalgıç, Yıkama, Islak |
| Kontrol Edilen Devre Sayısı | 1 |
| Anahtar Başlangıç Konumu | 1 Kapalı, 1 Açık |
| Çevre Sıcaklığı | -40°C ila 100°C |

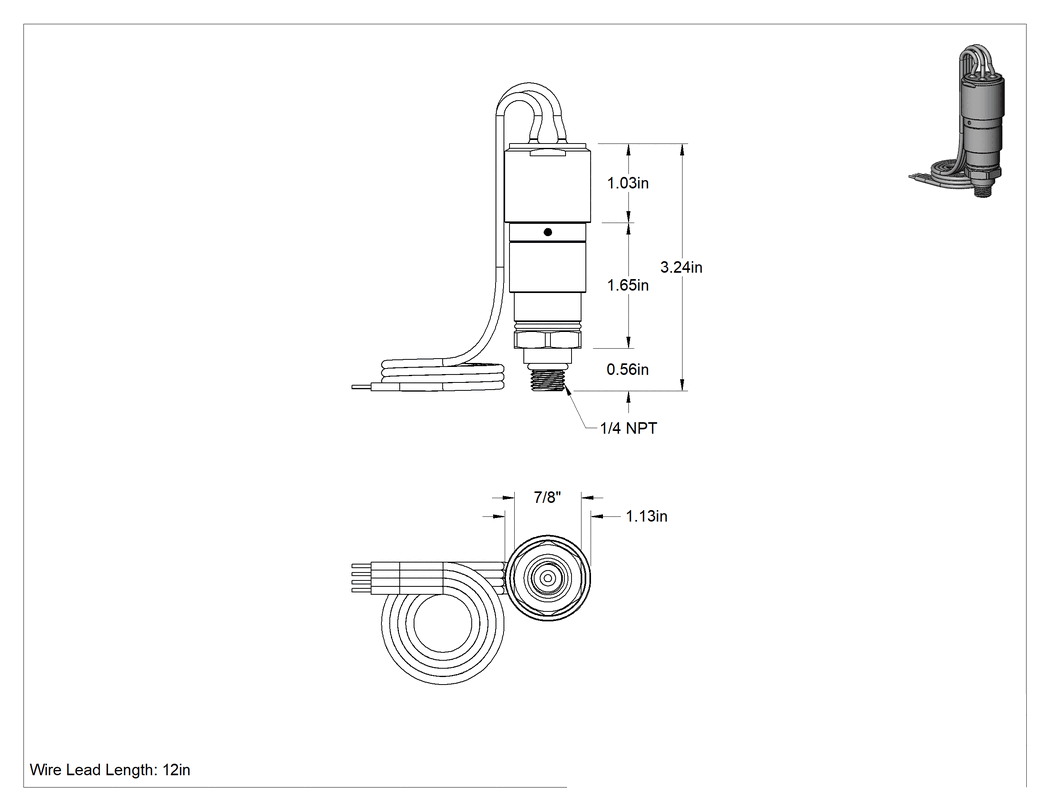

| Yükseklik | 3 1/4"82.5 mm |
| Malzeme | |
| Gövde | 316 Paslanmaz Çelik |
| Conta | Buna-N |
| Ölçü Birimi | İnç Kare Başına Pound |
| Şu platformlarda çalışır | Basınç |
| Çalışma Türü | Mekanik |
| Ayar Noktası Ayarlanabilirliği | Ayarlanabilir |
| Anahtar Tanımı | SPDT |
| UL Dosya Numarası | E38812 |
| Genişlik | 1 1/8"28.6 mm |
| Tel Uçları | |
| Adet | 3 |
| Uzunluk | 12"30.48 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Geleneksel basınç şalterlerinden en az üçte bir oranında daha ince olan yuvarlak gövdeleri sayesinde, bu şalterler dar ve sıkışık alanlara sığar. Genellikle, ekipmanı açıp kapatmak, otomatik kontrolleri etkinleştirmek veya belirlenen basınca ulaştıklarında alarm sinyali vermek amacıyla, sınırlı alana sahip pompalara ve hidrolik sistemlere entegre edilirler. Bu anahtarlar tek kutuplu, çift atımlıdır (SPDT) ve bir cihazı kapalıdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) getirebilir. Ayrıca en az bir Amerikan, Kanada veya Avrupa güvenlik standardına uygundurlar.
İç Ayar — İç ayar noktasına sahip anahtarlar, yanlışlıkla ayarların değişmesini önlemek için kayar bir kapağa sahiptir.
IP67 Muhafaza Sınıfı — IP67 ve NEMA 6 sınıfı anahtarlar, yıkama ve geçici daldırma sırasında toz ve suyu dışarıda tutar.
NEMA 6 Muhafaza Sınıfı—IP67 ve NEMA 6 sınıfı anahtarlar, yıkama ve geçici daldırma sırasında toz ve suyu dışarıda tutar.
