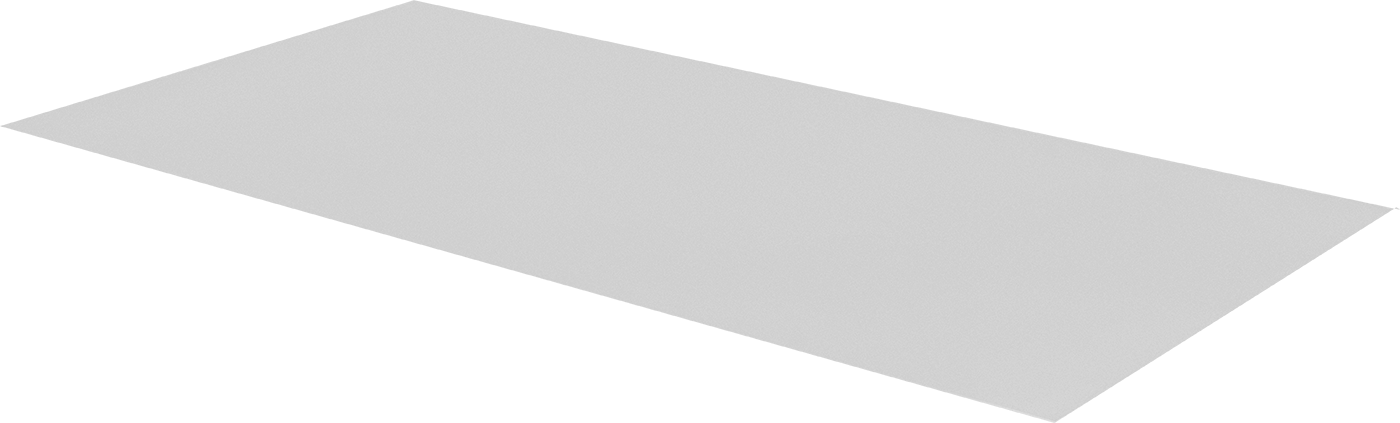

Basınç Kayıt Filmi, Varyans Analizi Kiti
10 varyant (Maksimum Basınç, Minimum Basınç); ₺33.058 – ₺62.204
Basınç Kayıt Filmi, Varyans Analizi Kiti, temas eden yüzeyler arasındaki basınç dağılımını anlık ve kalıcı bir renk haritasına dönüştürerek dengesiz basınç kaynaklı sızıntı ve gerilme kırıklarının tespitine yardımcı olur. Bu sayfada 10 varyant sunulur; Maksimum Basınç seçenekleri 7,2 psi ile 43.200 psi arasında değişir. Fiyat, seçilen kombinasyona göre ₺33.058 – ₺62.204 aralığında değişir.
Özellikler
| Bileşen | Basınç Varyans Analizi Kiti |
| Uzunluk | 10 5/8"26.99 cm |
| Genişlik | 12"30.48 cm |
| Kalınlık | 0.007"0.18 mm |
| Basınç Aralığı | 350 psi ila 1,400 psi |
| Görüntü Üretimi | Renk |
| Uzamsal Çözünürlük | 5 μm ila 15 μm |
| Sıcaklık Aralığı | 21°C ila 35°C |
| İçerir | İki adet 0.0035 inç Kalınlığında Levha |
| Hassasiyet | ±%4 |
| Menşe Ülke | Japonya, Amerika Birleşik Devletleri |
| İlgili Ürünler | Renk Korelasyon Kılavuzu |
| 0.004" ila 0.007" Film Kalınlığı için Renk Örnek Paketi0.10 mm / 0.18 mm |
Açıklama

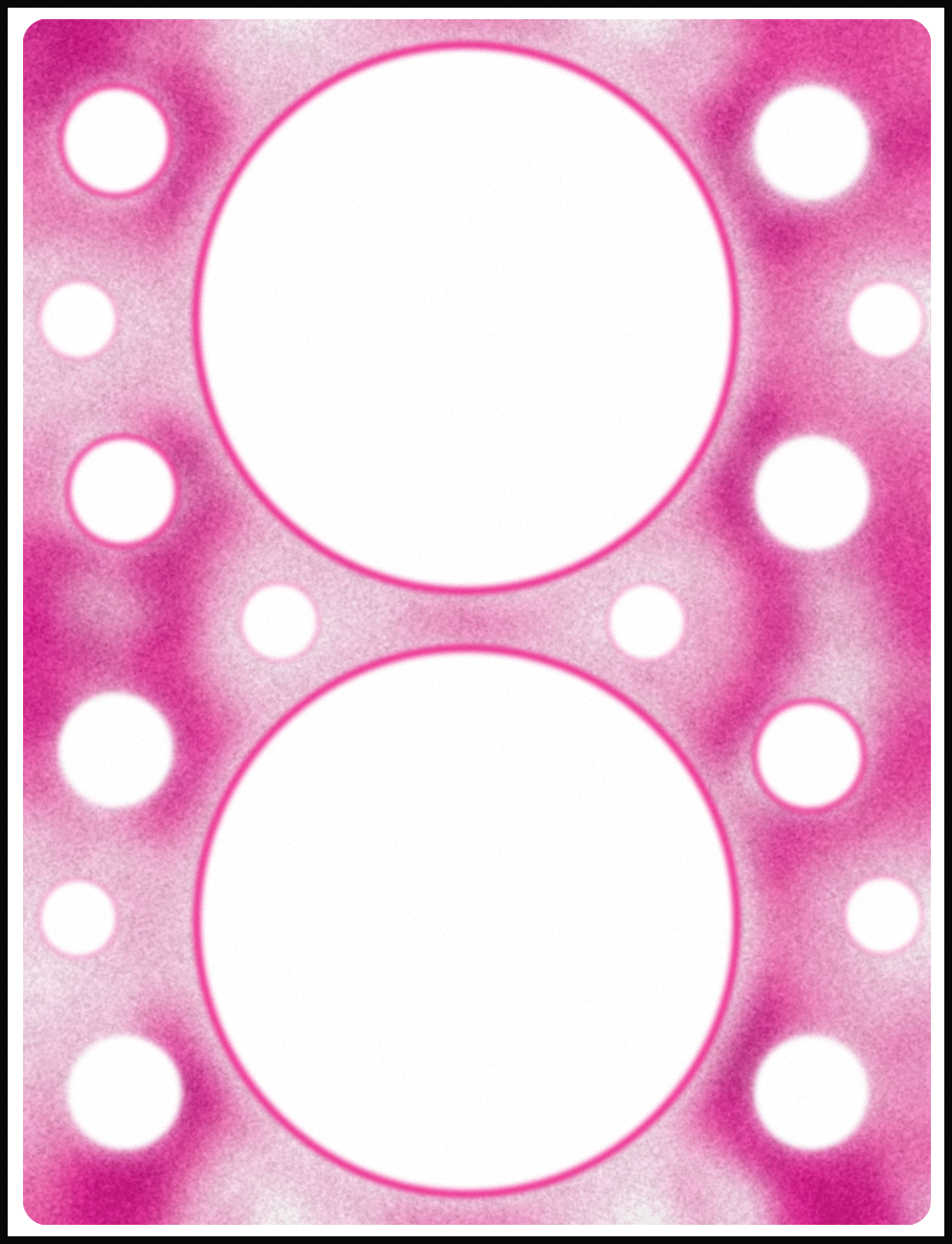

Basınç dağılımı ve büyüklüğünün anlık, kalıcı bir görüntüsünü oluşturun. Bu film tabakaları, sızıntılara ve gerilme kırıklarına yol açabilecek dengesiz basıncı tespit etmenize yardımcı olur. Bunları, cıvatalı bağlantılar, kaynak fikstürleri ve kalıplar gibi birbirine temas eden herhangi iki yüzey arasında kullanın. Film içindeki küçük kapsüller belirli basınç seviyelerinde patlayarak filmin renginin değişmesine neden olur. Bu, ısı haritasına benzer şekilde basınç değişiminin anlık bir haritasını oluşturur. Özel boyut için filmi makasla kesin.
İki yaprak içeren film birlikte kullanılmalıdır.

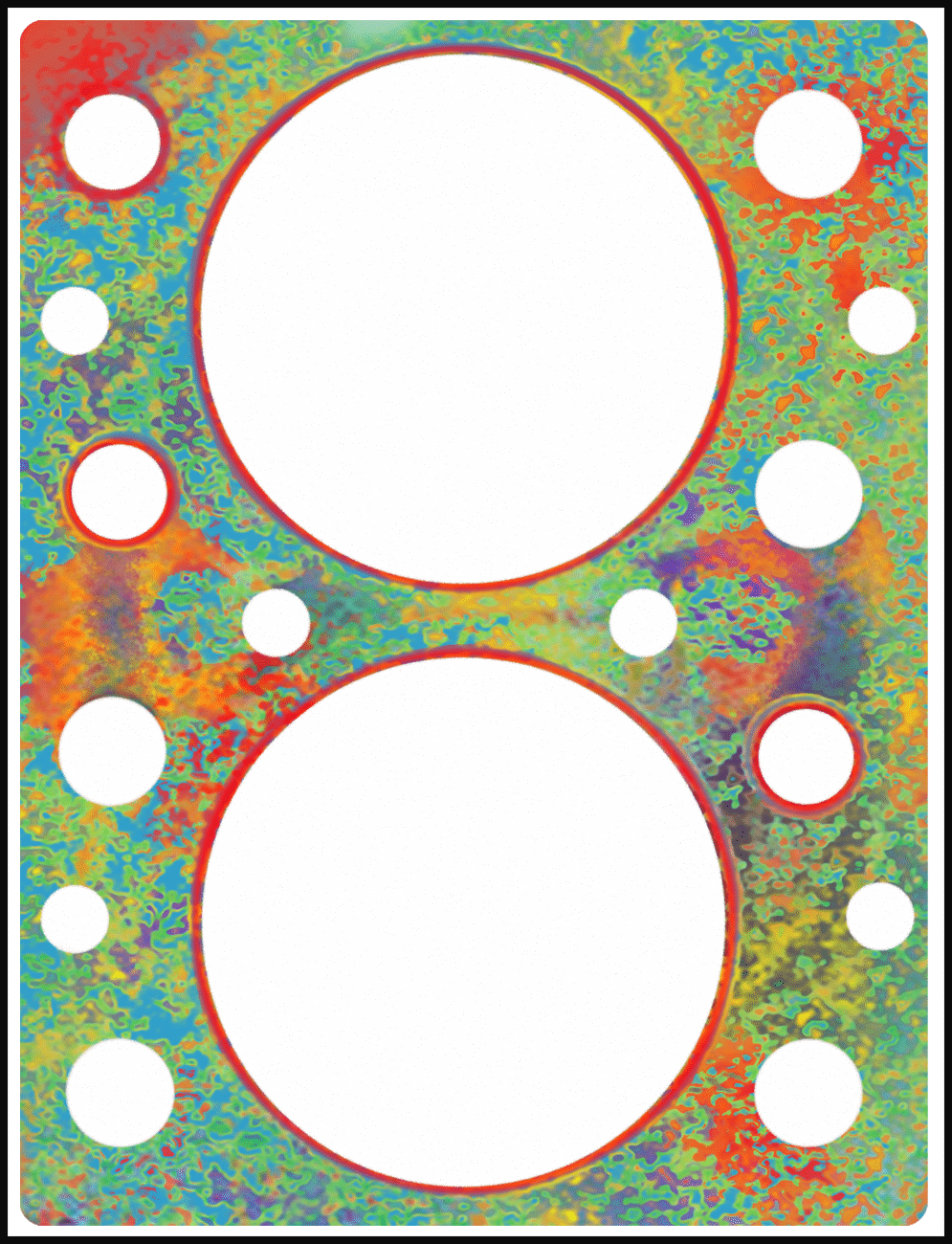

Basınç Değişim Analizi Kitleri — Basınç değişim analizi kitleri, bir adet basınç filmi ve filminizi analiz için üreticiye nasıl göndereceğinize dair talimatları içerir. Üretici, analizi özel bir yazılım aracılığıyla gerçekleştirir. Bu yazılım, renk korelasyon kılavuzundan daha doğru sonuçlar sunar. Örneğinizi gönderdikten birkaç gün sonra, kuvvet dağılımı ve büyüklüğü hakkında tam bir rapor içeren bir e-posta alacaksınız.
Renk Karşılık Kılavuzu—Basınç ölçümlerinin büyüklüğünü belirlemek için basınç filmi ile birlikte bir renk karşılık kılavuzu (ayrı satılır) kullanın. Kılavuz, film ekranındaki renkleri doğru değerlerle eşleştirmenize yardımcı olacak en iyi uygulamaları ve renk karşılık tablolarını içerir.
0.004" ila 0.007" film kalınlığı için renkli numune paketi — Renkli numune paketi, 28-85, 70-350350-1.400, 1.400-7.100 ve 7.100-18.500 psi basınç aralıklarının her birinde 3" × 4" boyutunda bir film parçası içerir.
