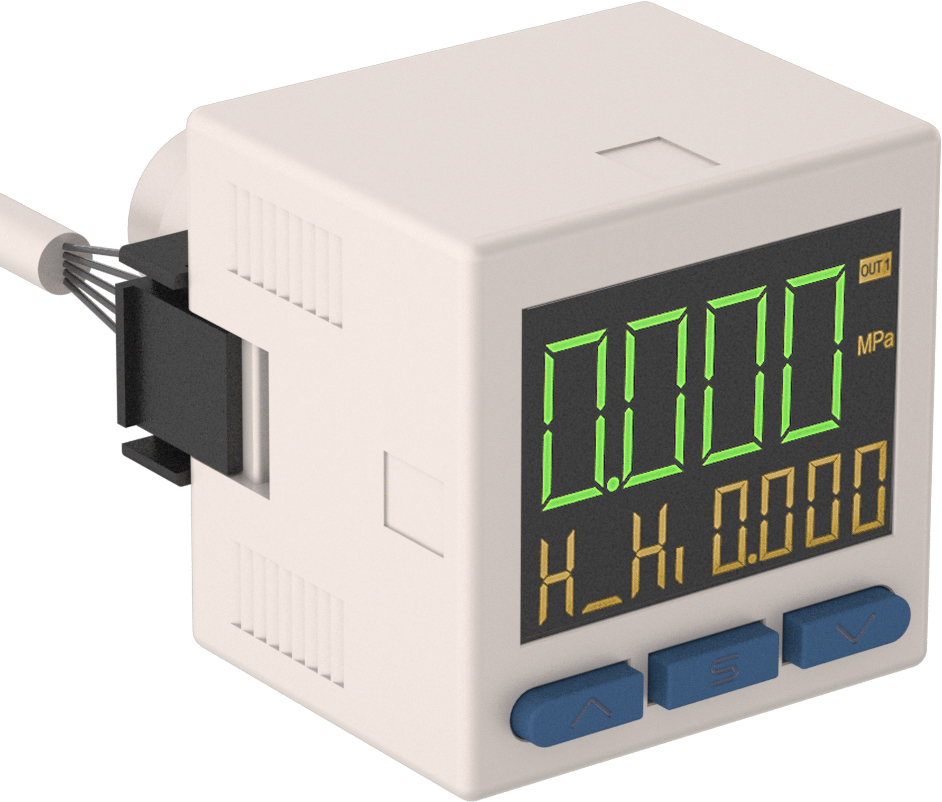

Basınçlı Hava için Vakum Transmitteri
4 varyant (Bağlantı Elemanı Bağlantısı, Sinyal); ₺16.738 – ₺16.948
Basınçlı Hava için Vakum Transmitteri, basınçlı hava ve gaz sistemlerinde vakum değerini uzaktan izlemek üzere elektrik sinyaline dönüştüren bir ölçüm cihazıdır. Bu sayfada Bağlantı Elemanı Bağlantısı ekseninde farklı seçenekler sunan 4 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺16.738 – ₺16.948 aralığında değişir.
Özellikler
| Tel Bağlantısı | Tel Uçları |
| Boru Dış Çapı için | 1/4"6.35 mm |
| Bağlantı Elemanı Bağlantısı | Tak ve Bağlan |
| Bağlanır | Boru |
| Analog Verici Çıkışı | |
| Sinyal Türü | Analog |
| Çıkış Türü | Verici |
| Sinyal | 1V DC ila 5V DC |
| Adet | 1 |
| Dijital Anahtar Çıkışı | |
| Sinyal Türü | Dijital |
| Çıkış Türü | Anahtar |
| Sinyal Çıkışı | PNP |
| Adet | 2 |
| Anahtar Başlangıç Konumu | 1 Kapalı |
| Vakum Aralığı | 0 in. Hg ila 30 in. Hg |
| Maksimum Sürekli Basınç | 15 psi1.0 bar |
| Maksimum Kısa Süreli Basınç | 72 psi5.0 bar |
| Basınç Ayar Noktası | 0 in. Hg ila 30 in. Hg |
| Giriş Gerilimi | 12V DC ila 24V DC |

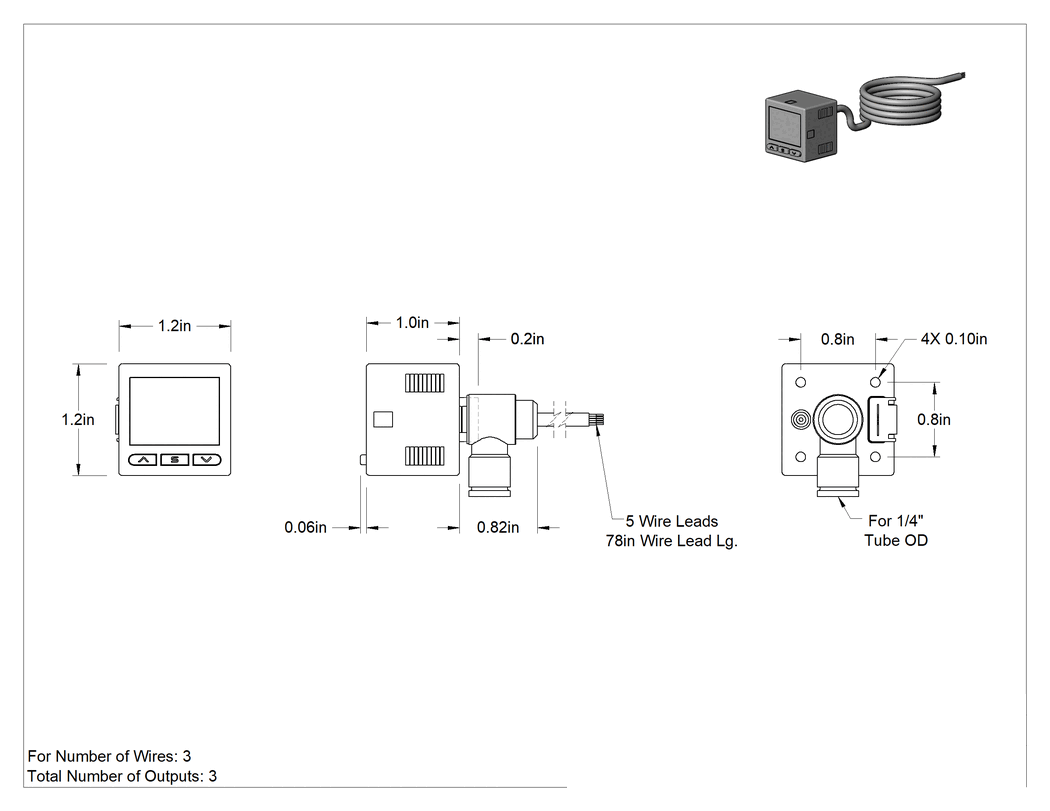

| Yükseklik | 1 3/16"30.2 mm |
| Genişlik | 1 3/16"30.2 mm |
| Muhafaza Derecesi | IP40 |
| Sertifikasyon | UL Onaylı Bileşen, C-UL Onaylı Bileşen, CSA Sertifikalı, CE İşareti |
| Hassasiyet | ±0.2% |
| Ayarlama Yöntemi | Düğme |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | Ayarlanabilir |
| Devre Koruması | Ters Polarite, Kısa Devre |
| Bağlantı Malzemesi | Nikel Kaplı Pirinç |
| CSA Dosya Numarası | 067055_0_000 |
| Ekran Türü | Dijital |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |

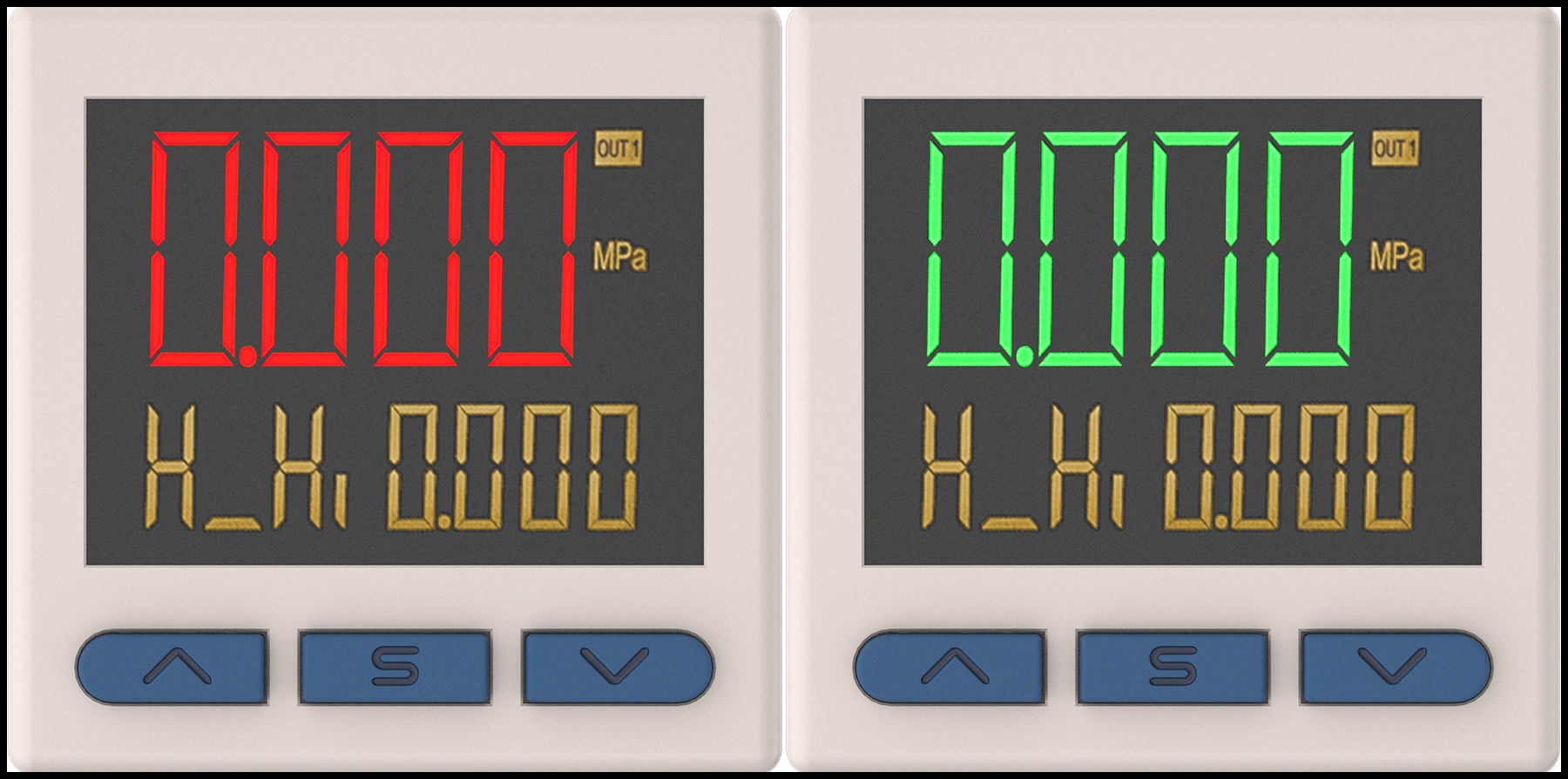

| Özellikler | Programlanabilir Kırmızı/Yeşil Ekran |
| Montaj Braketi Tipi için | Kare Panel Montajı |
| Tel Sayısı İçin | 3 |
| Birlikte Kullanım | Hava, Argon, Azot |
| Gövde Malzemesi | Polibütilen |
| Ölçü Birimi | Bar, Cıva İnç, Santimetre Kare Başına Kilogram, Kilopaskal, Megapaskal, Cıva Milimetresi, İnç Kare Başına Pound |
| Ölçüler | Vakum |
| Tel Çıkış Sayısı | 5 |
| Çıkış Gerilimi | 1V DC ila 5V DC |
| Göreceli Vakum Derecesi | Standart |
| Tepki Süresi | 1.5 ms |
| Ayar Noktası Ayarlanabilirliği | Ayarlanabilir |
| Anahtarlama | |
| Akım | 35 mA |
| Gerilim | 24V DC |
| Sıcaklık | -4°C ila 49°C |
| Toplam Çıkış Sayısı | 3 |
| UL Dosya Numarası | E216656 |
| Tel Ucu Uzunluğu | 78"1.98 m |
| Menşe Ülke | Japonya |
Açıklama
Basınçlı hava ve gaz sistemleri için tasarlanan bu vericiler, vakumu uzaktan izler. Dönüştürücüler olarak da bilinen bu cihazlar, vakumu uzaktan ekranlar ve motor hız kontrolleri gibi alıcı cihazlar tarafından yorumlanabilen bir elektrik sinyaline dönüştürür. Ayrıca, ayarlanan vakuma ulaşıldığında otomatik kontrolleri veya alarmları etkinleştirmek için programlanabilir mantık denetleyicisine (PLC) bağlayabileceğiniz iki adet dijital PNP anahtar çıkışı da bulunur. Ayarları değiştirin ve okumaları dijital ekranda görüntüleyin.
Alıcı cihazınızın vericiden gelen sinyali yorumlayabilmesi için, cihazı vericinin vakum aralığına ve çıkış sinyaline göre kalibre etmeniz gerekecektir. Vakum azaldıkça, vericiden gelen çıkış sinyali artacaktır. Vericiler, yalnızca nominal vakum aralığı içinde doğru okumalar sağlar.
1V DC ila 5V DC Çıkış Sinyali—1 ila 5V DC çıkış sinyaline sahip vericiler, üç kablo kullanılarak bağlanır. İki kablo güç kaynağına bağlanır ve ayrı bir kablo alıcıya sinyal gönderir. Alıcı ve verici, güç kaynağına geri dönen ortak bir toprak kablosunu paylaşır.
Sertifikasyon — UL ve C-UL onaylı bileşenler, CSA sertifikalı ve CE işaretli olup, Amerikan, Kanada ve Avrupa güvenlik standartlarını karşılar.
