18-8 Paslanmaz Çelik Bağlama Silindiri ve Vida

18-8 Paslanmaz Çelik Bağlama Silindiri ve Vida, kimyasallara dayanıklı ve hafif manyetik yapısıyla bir gövde ve geniş başlı vida içerir. Bu seri, Namlu Uzunluğu ve Namlu Çapı eksenlerinde farklı seçenekler sunar; toplam 21 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺488 – ₺1.452 aralığında değişir.

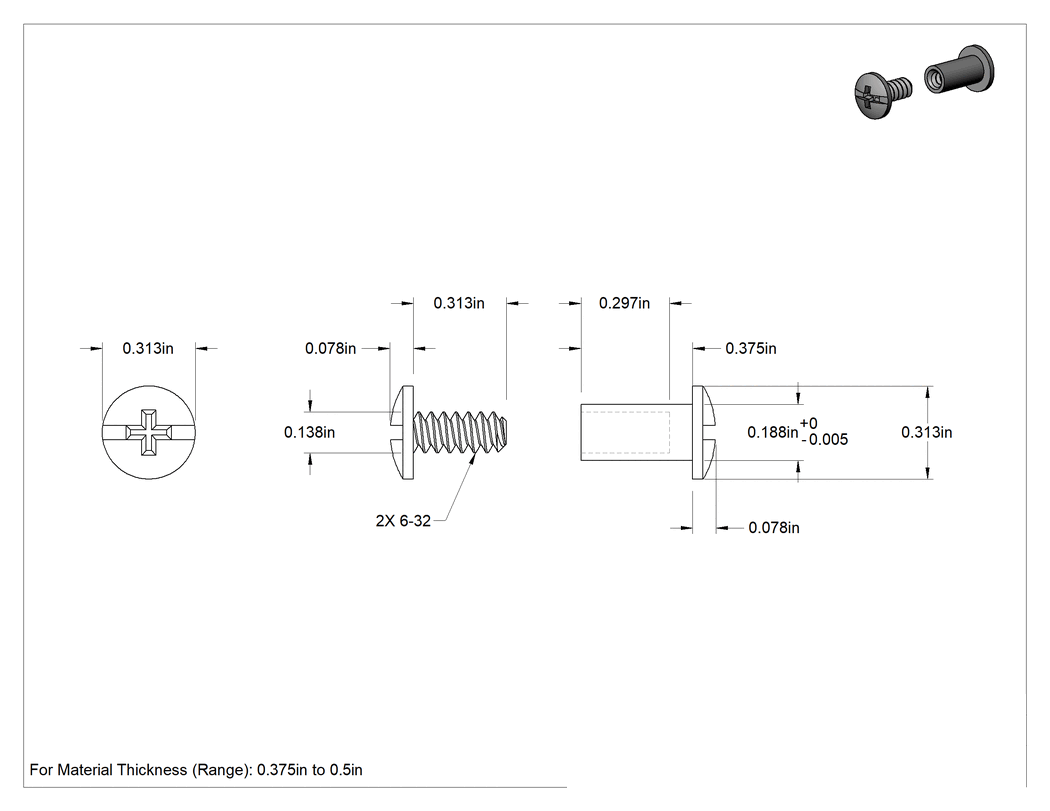

Teknik Çizim

Teknik Çizim

Namlu Çapı

3⁄16"13⁄64"1⁄4"5⁄16"3⁄8"

Namlu Uzunluğu

1⁄4"3⁄8"1⁄2"5⁄8"3⁄4"7⁄8"1"1 1⁄4"1 1⁄2"2"

Diş Boyutu

6-328-3210-241⁄4"-205⁄16"-18

Namlu Tahrik Stili

Phillips, YivliYivli

Malzeme Kalınlığı için

1⁄4" to 3⁄8"3⁄8" to 1⁄2"1⁄2" to 5⁄8"5⁄8" to 3⁄4"3⁄4" to 7⁄8"7⁄8" to 1"1" to 1 1⁄8"1 1⁄4" to 1 3⁄8"1 1⁄2" to 1 5⁄8"2" to 2 1⁄8"

Vida Başı Çapı

5⁄16"3⁄8"7⁄16"9⁄16"11⁄16"

Namlu Diş Derinliği

1⁄4"19⁄64"5⁄16"3⁄8"1⁄2"

Vida Başı Yüksekliği

5⁄64"1⁄8"5⁄32"11⁄64"

Namlu Başlığı Yüksekliği

5⁄64"3⁄32"1⁄8"5⁄32"11⁄64"

Namlu Başı Çapı

5⁄16"3⁄8"7⁄16"9⁄16"11⁄16"

₺488 Paket

MZ-724334

Paket

Siparişe Ekle

Özellikler

Malzeme	18-8 Paslanmaz Çelik
Diş Boyutu	6-32
Malzeme Kalınlığı için	3/8" ila 1/2"9.52 mm / 12.7 mm
Namlu
Uzunluk	3/8"9.52 mm
Çap	3/16"4.76 mm
Baş Çapı	5/16"7.94 mm
Baş Yüksekliği	5/64"1.98 mm
Diş Derinliği	19/64"7.54 mm
Tahrik Stili	Yivli/Phillips
Çekme Mukavemeti	Derecelendirilmemiştir
Namlu Çapı Toleransı	-0.005" ila 0"0.13 mm / 0.00 mm
Vida
Uzunluk	5/16"7.94 mm
Baş Çapı	5/16"7.94 mm
Baş Yüksekliği	5/64"1.98 mm
Tahrik Stili	Yivli/Phillips
İçerir	Namlu, Vida
Bağlama Silindiri Bileşeni	Direk ve Vida
Bağlantı Elemanı Başlığı Tipi	Yuvarlatılmış
Sertlik	Rockwell B80
Yuvarlak Baş Profili	Geniş
Yuvarlak Başlı Tip	Kafes Kiriş
Vida Boyutu Ondalık Eşdeğeri	0.138"3.51 mm
Ölçü Birimleri	İnç
Diş Yönü	Sağ Yönlü
Diş Aralığı	Kaba
Diş Tipi	UNC
Diş Açma	Tam Dişli
Menşe Ülke	Tayvan

Açıklama

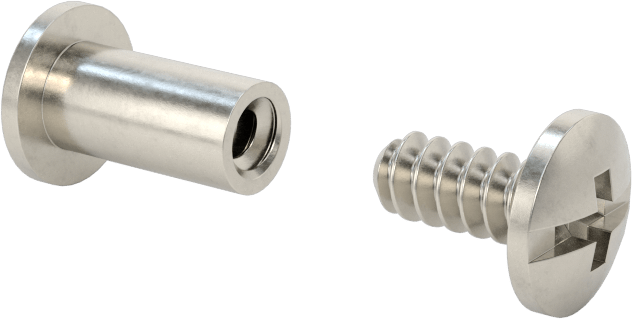

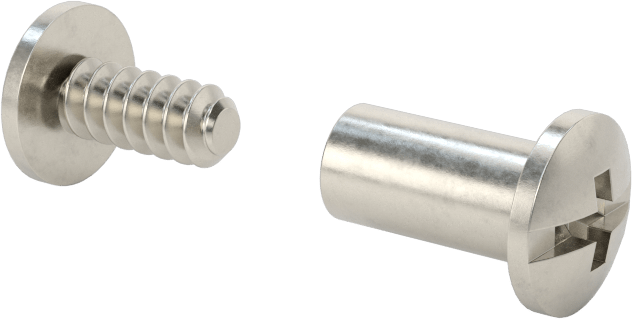

Bunlar, bir gövde ve ekstra geniş (kiriş) başlı bir vida içerir. 18-8 paslanmaz çelikten üretilmiş olup, kimyasallara dayanıklıdır ve hafif manyetiktir. Gövde uzunluğu ve vida uzunluğu, başın altından ölçülür.
