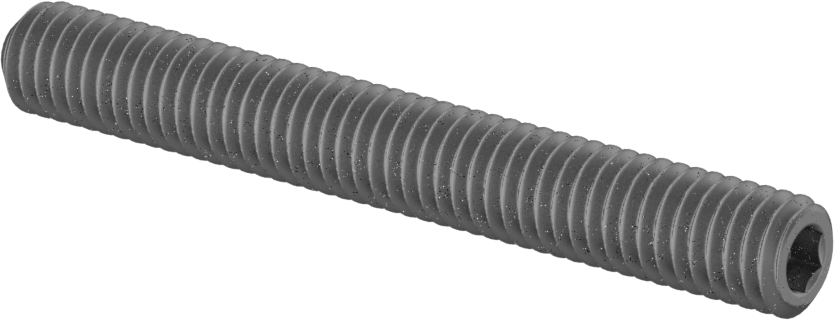

Alaşımlı Çelik Çukur Uçlu Setskur

Alaşımlı Çelik Çukur Uçlu Setskur, alaşımlı çelikten üretilmiş olup, uç kısmındaki ince kenarlar sayesinde bileşenleri aşınmadan tutacak kadar güçlü bir bağlama sağlar ve genellikle dişlileri, kasnakları gibi aktarım bileşenlerini şaftlara sabitlemek için kullanılır. Bu seri, Diş Boyutu ve Uzunluk eksenleri ile toplam 261 varyant sunar. Fiyat, seçilen kombinasyona göre ₺402 – ₺24.762 aralığında değişir.

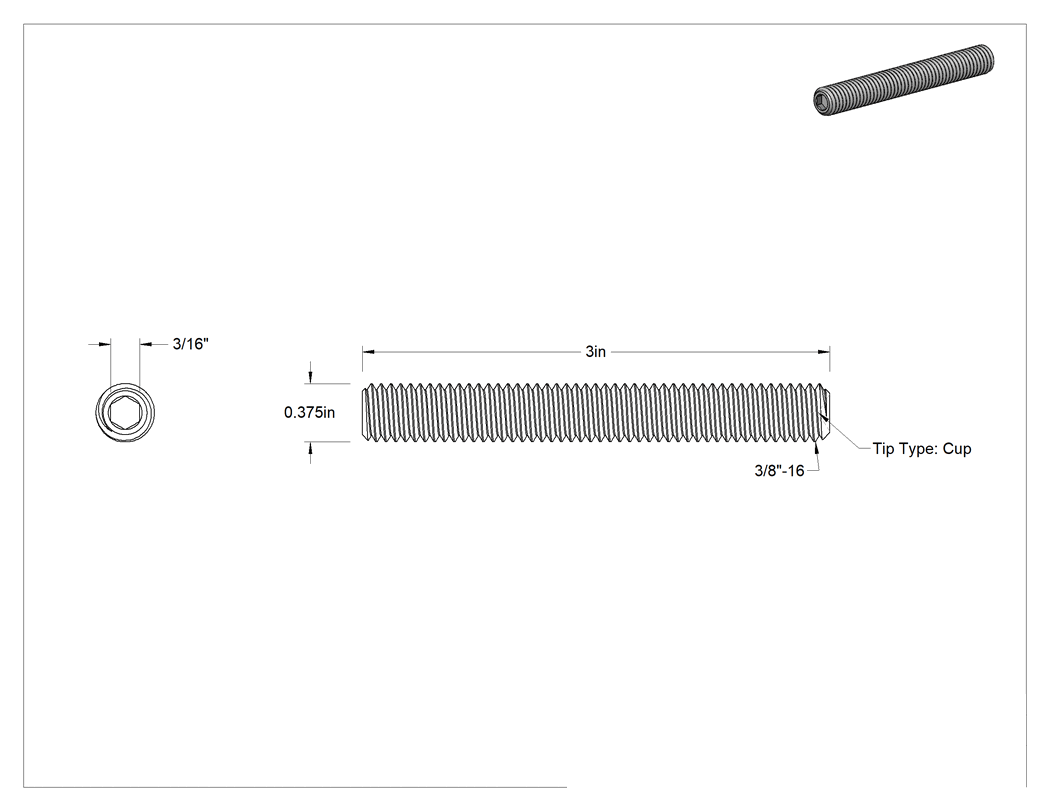

Teknik Çizim

Teknik Çizim

Diş Boyutu

3⁄8"-161⁄2"-203⁄4"-167⁄8"-141"-81 1⁄4"-7M1.6 × 0.35 mmM2 × 0.4 mmM2.5 × 0.45 mmM3 × 0.5 mmM4 × 0.7 mmM5 × 0.8 mmM6 × 0.75 mmM6 × 1 mmM8 × 1 mmM8 × 1.25 mmM10 × 1 mmM10 × 1.25 mmM10 × 1.5 mmM12 × 1.25 mmM12 × 1.5 mmM12 × 1.75 mmM14 × 2 mmM16 × 1.5 mmM16 × 2 mmM18 × 2.5 mmM20 × 1.5 mmM20 × 2.5 mmM24 × 3 mmM30 × 3.5 mmM36 × 4 mm

Uzunluk

2 mm2.5 mm3 mm4 mm5 mm6 mm8 mm10 mm12 mm14 mm16 mm18 mm20 mm22 mm25 mm30 mm35 mm40 mm45 mm50 mm55 mm60 mm70 mm80 mm90 mm100 mm110 mm120 mm200 mm3⁄4"1"1 1⁄4"1 1⁄2"2 1⁄2"3"

Tahrik Boyutu

0.7 mm0.9 mm1.3 mm1.5 mm2 mm2.5 mm3 mm4 mm5 mm6 mm8 mm10 mm12 mm14 mm19 mm3⁄16"1⁄4"3⁄8"1⁄2"9⁄16"5⁄8"

Diş Aralığı

KabaEkstra İnceİnce

Diş Tipi

MetrikUNCUNF

Karşılanan Teknik Özellikler

ASME B18.3, ASTM F912DIN 916DIN 916, ISO 4029

Diş Uyumu

Birleşik Standart Sınıf 3AMetrik Sınıf 5g6g

₺6.336 Paket

MZ-595836

Paket

Siparişe Ekle

Özellikler

Tahrik Stili	Altıgen
Uç Tipi	Kupa
Malzeme	Alaşımlı Çelik
Diş Boyutu	3/8"-169.52 mm
Uzunluk	3"76.2 mm
Tahrik Boyutu	3/16"4.76 mm
Sertlik	Rockwell C45
Karşılanan Teknik Özellikler	ASME B18.3, ASTM F912
Sertifika Formu	Dijital
Sertifika Türü	İzlenebilir Parti Numaralı Malzeme Sertifikası
Bağlantı Elemanı Başlığı Tipi	Başsız
Vida Boyutu Ondalık Eşdeğeri	0.375"9.52 mm
Ölçü Birimleri	İnç
Diş Yönü	Sağ Yönlü
Diş Uyumu	Birleşik Standart Sınıf 3A
Diş Aralığı	Kaba
Diş Tipi	UNC
Menşe Ülke	Tayvan

Açıklama

Alaşımlı çelikten üretilen bu vidalar, aşınmadan bileşenleri tutacak kadar güçlüdür. Uç kısmı, güvenli bir tutuş için yüzeylere saplanan ince kenarlara sahiptir. Genellikle dişlileri, kasnakları ve diğer aktarım bileşenlerini şaftlara sabitler.
