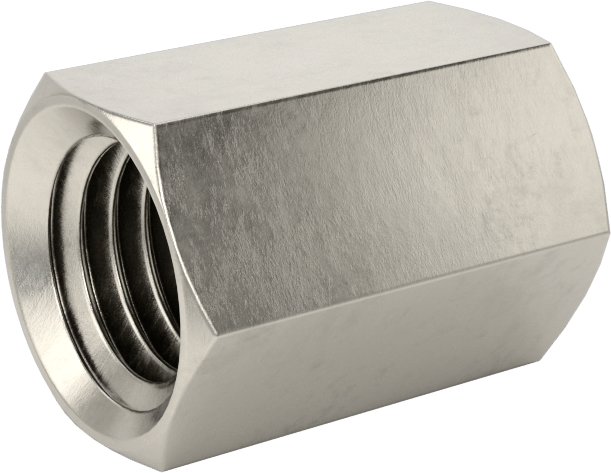

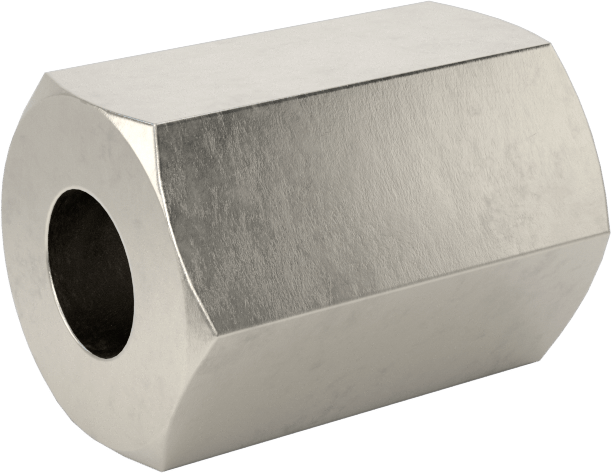

Paslanmaz Çelik Boru için 1/8" (3.17 mm) Dış Çaplı 37 Derece Havşalı Bağlantı Elemanı Somunu

Paslanmaz Çelik Boru için 1/8" Dış Çaplı 37 Derece Havşalı Bağlantı Elemanı Somunu, 316 paslanmaz çelikten imal edilerek 37° genişletilmiş borularda metal-metal sızdırmazlık sağlar. Bu sayfada Boru Dış Çapı ve Diş Boyutu eksenlerinde 13 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺1.026 – ₺40.710 aralığında değişir.

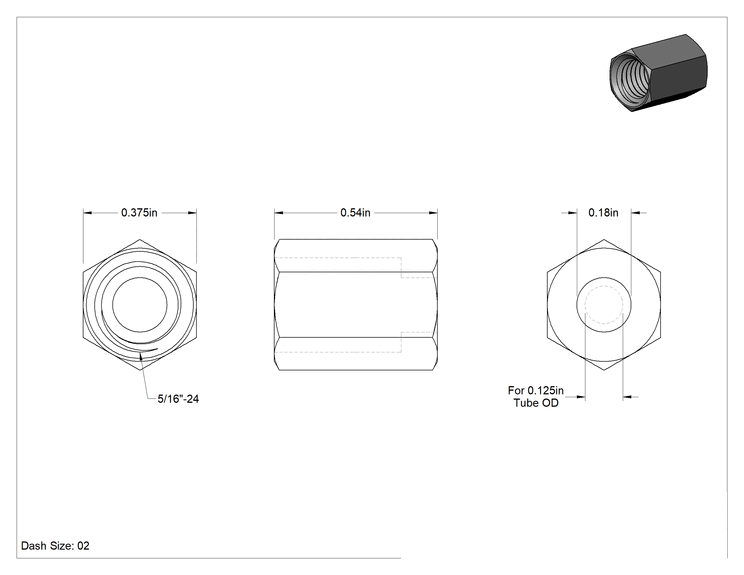

Teknik Çizim

Teknik Çizim

Boru Dış Çapı

1⁄8"3⁄16"1⁄4"5⁄16"3⁄8"1⁄2"5⁄8"3⁄4"7⁄8"1"1 1⁄4"1 1⁄2"2"

Diş Boyutu

5⁄16"-243⁄8"-247⁄16"-201⁄2"-209⁄16"-183⁄4"-167⁄8"-141 1⁄16"-121 3⁄16"-121 5⁄16"-121 5⁄8"-121 7⁄8"-122 1⁄2"-12

Dash Boyutu

02030405060810121416202432

Dış Çap

1⁄8"3⁄16"1⁄4"5⁄16"3⁄8"1⁄2"5⁄8"3⁄4"7⁄8"1"1 1⁄4"1 1⁄2"2"

Uzunluk

35⁄64"39⁄64"43⁄64"23⁄32"27⁄32"31⁄32"1 1⁄64"1 5⁄64"1 1⁄8"1 7⁄32"1 13⁄32"1 47⁄64"

₺1.730 Adet

MZ-325964

Paket

Siparişe Ekle

Özellikler

Şekil	Düz
Tip	Somun
Birlikte Kullanım	Hava, Hidrolik Sıvı, İzopropil Alkol, Doğal Gaz, Fosforik Asit, Su
Boru Bağlantısı
Bağlantı Stili	37° Genişletilmiş
Diş Tipi	UN/UNF (JIC)
Dash Boyutu	02
Diş Boyutu	5/16"-247.94 mm
Boru Dış Çapı için	1/8"3.17 mm
Somun Malzemesi	316 Paslanmaz Çelik
Maksimum Basınç	Derecelendirilmemiştir
Sıcaklık Aralığı	-251°C ila 649°C
Uzunluk	35/64"13.9 mm
Boru Malzemesi için	304 Paslanmaz Çelik, 316 Paslanmaz Çelik
Karşılanan Boru Spesifikasyonları için	ASTM A213, ASTM A249, ASTM A269
Boru İmalatı için	Dikişsiz, Kaynaklı
Karşılanan Teknik Özellikler	ISO 8434, SAE J514
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu somunları, 37°'ye genişletilmiş paslanmaz çelik borularda sıkı bir metal-metal sızdırmazlık sağlamak için manşon ve bağlantı parçasıyla birlikte kullanın. Somunlar, mükemmel korozyon direnci için 316 paslanmaz çelikten imal edilmiştir.
