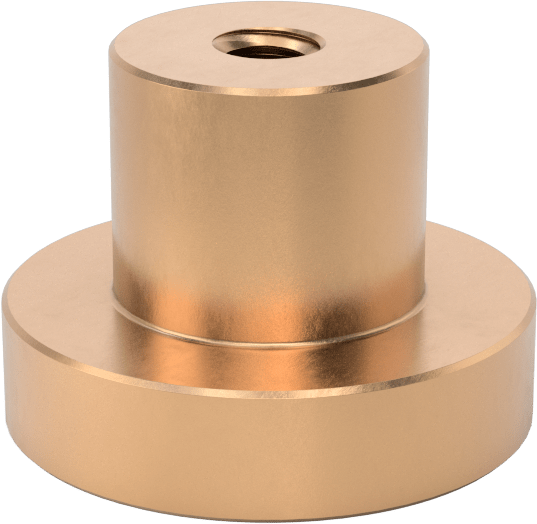

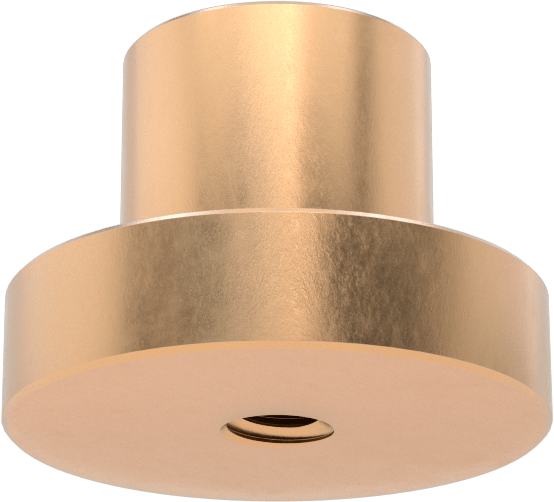

Sağ Yönlü Acme Flanşlı Somun
6 varyant (Diş Boyutu, Diş Adımı); ₺16.248 – ₺53.354
Sağ Yönlü Acme Flanşlı Somun, geniş ve işlenebilir flanşı sayesinde nesneleri bir kılavuz vida boyunca hareket ettirmek için tasarlanmış bir bağlantı elemanıdır. Bu ürünler, Diş Boyutu ve Dönüş Başına Hareket Mesafesi eksenlerinde farklı seçenekler sunar; toplam 6 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺16.248 – ₺53.354 aralığında değişir.
Özellikler
| Somun Tipi | Flanş |
| Bileşen | Somun |
| Diş Yönü | Sağ Yönlü |
| Malzeme | 932 Yatak Bronzu |

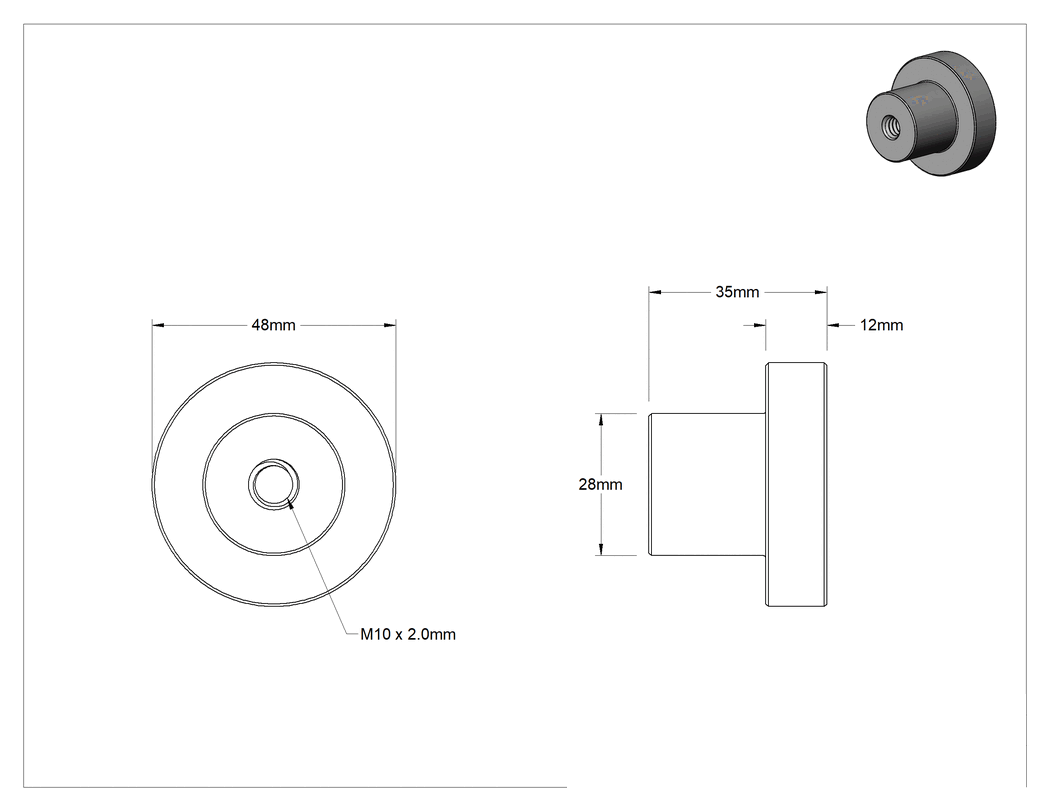

| Diş Boyutu | M10 × 2 mm |
| Diş Tipi | Metrik Trapez |
| Yükseklik | 35 mm |
| Çap | 28 mm |
| Flanş | |
| Çap | 48 mm |
| Kalınlık | 12 mm |
| Malzeme | 932 Yatak Bronzu |
| Sertlik | Derecelendirilmemiştir |
| Diş Başlangıç Sayısı | 1 |
| Hız Oranı | 1:1 |
| Dönüş Başına Hareket Mesafesi | 2 mm |
| Diş Uyumu | Metrik Trapez Sınıf 7H |
| Sertlik | Derecelendirilmemiştir |
| Çekme Mukavemeti | Derecelendirilmemiştir |
| Ölçü Birimleri | Metrik |
| Eksenel Yük Kapasitesi | Derecelendirilmemiştir |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
El ile çalıştırılan kelepçeler, mengene, ızgaralar, kapılar ve çalışma masalarında bulunan kılavuz vidalar ve somunlar, hızlı montaj, yüksek sıkıştırma kuvvetleri ve ağır nesnelerin kaldırılması ve indirilmesi için çok uygun olan geniş, kare dişlere sahiptir. Uyumluluğu sağlamak için lütfen aynı diş yönüne, boyutuna ve diş başlangıç sayısına sahip bileşenleri seçin. Sınıf 7e ve 7H bileşenleri uyumludur.
Flanşlı Somun—Flanş somunları, nesneleri bir kılavuz vida boyunca hareket ettirir. Özel montaj için geniş, işlenebilir bir flanşa sahiptirler.
932 Yatak Bronzu — 932 rulman bronz bileşenler, pirinç bileşenlere göre aşınmaya karşı daha dayanıklıdır. İşlenebilirlikleri iyidir ve korozyon direnci makuldür.
Dönüş Başına Hareket Mesafesi—Dönüş başına hareket mesafesi, vida adım mesafesi olarak da bilinir ve bir somunun kılavuz vidadaki bir dönüşle hareket ettiği mesafedir.
