18-8 Paslanmaz Çelik Altıgen Tahrikli Bağlama Silindiri ve Vida

18-8 Paslanmaz Çelik Altıgen Tahrikli Bağlama Silindiri ve Vida, kimyasallara dayanıklı yapısıyla bağlantı elemanı olarak kullanılır. Bu sayfada 45 varyant sunulur; Namlu Çapı ve Namlu Uzunluğu eksenlerinde farklı seçenekler yer alır. Fiyat, seçilen kombinasyona göre ₺1.680 – ₺11.460 aralığında değişir.

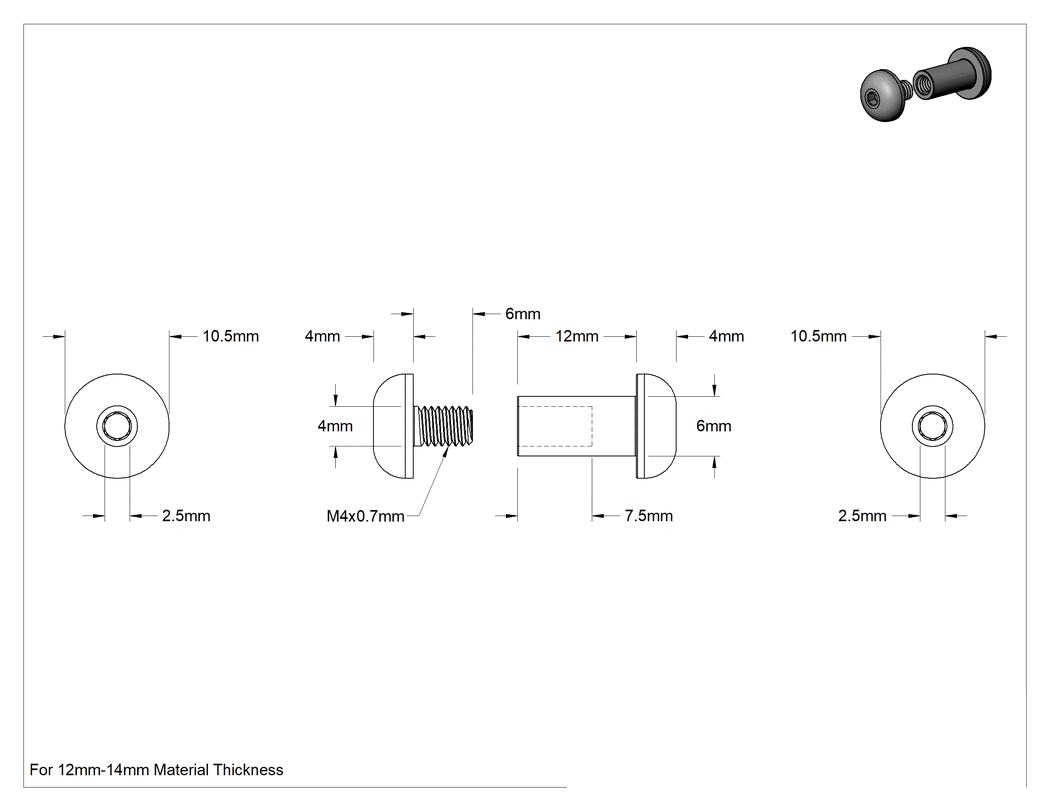

Teknik Çizim

Teknik Çizim

Namlu Çapı

6 mm10 mm12 mm1⁄4"3⁄8"1⁄2"5⁄8"

Namlu Uzunluğu

12 mm16 mm20 mm25 mm30 mm40 mm50 mm3⁄8"1⁄2"5⁄8"3⁄4"1"1 1⁄4"1 1⁄2"1 3⁄4"2"2 1⁄2"3"

Diş Boyutu

10-241⁄4"-203⁄8"-161⁄2"-13M4M4 × 0.7 mmM6 × 1 mmM8 × 1.25 mm

Malzeme Kalınlığı için

12 mm ila 14 mm16 mm ila 18 mm20 mm ila 22 mm20 mm ila 23 mm25 mm ila 27 mm25 mm ila 28 mm30 mm ila 32 mm40 mm ila 42 mm40 mm ila 43 mm50 mm ila 53 mm7⁄16" to 9⁄16"1⁄2" to 3⁄4"1⁄2" to 5⁄8"5⁄8" to 3⁄4"5⁄8" to 7⁄8"3⁄4" to 1"3⁄4" to 7⁄8"7⁄8" to 1 1⁄8"1" to 1 1⁄4"1" to 1 1⁄8"1 1⁄8" to 1 3⁄8"1 1⁄4" to 1 3⁄8"1 3⁄8" to 1 5⁄8"1 1⁄2" to 1 3⁄4"1 1⁄2" to 1 5⁄8"1 5⁄8" to 1 7⁄8"1 7⁄8" to 2 1⁄8"2" to 2 1⁄4"2 1⁄8" to 2 3⁄8"2 1⁄4" to 2 1⁄2"2 3⁄8" to 2 5⁄8"2 1⁄2" to 2 3⁄4"2 5⁄8" to 2 7⁄8"3" to 3 1⁄4"3 1⁄8" to 3 3⁄8"3 1⁄2" to 3 3⁄4"3 5⁄8" to 3 7⁄8"4" to 4 1⁄4"

Malzeme

18-8 Paslanmaz Çelik18-8 Stainless Steel, Stainless Steel

Vida Uzunluğu

6 mm8 mm10 mm1⁄4"3⁄8"1⁄2"3⁄4"1"1 1⁄2"

Vida Başı Çapı

10.5 mm17.5 mm21 mm7⁄16"21⁄32"7⁄8"1"

Namlu Başlığı Yüksekliği

4 mm5 mm6 mm1⁄8"3⁄16"1⁄4"5⁄16"

Diş Açma

Tam DişliKısmen Dişli

Vida Başı Yüksekliği

4 mm5 mm6 mm1⁄8"3⁄16"1⁄4"5⁄16"

Namlu Diş Derinliği

7.5 mm9.5 mm11.5 mm3⁄16"5⁄16"3⁄8"5⁄8"

Vida Tırnak Boyutu

2.5 mm4 mm5 mm5⁄32"7⁄32"5⁄16"3⁄8"

Diş Tipi

MetrikUNC

Namlu Başı Çapı

10.5 mm17.5 mm21 mm7⁄16"21⁄32"7⁄8"1"

₺1.680 Paket

MZ-704504

Paket

Siparişe Ekle

Özellikler

Malzeme	18-8 Paslanmaz Çelik
Diş Boyutu	M4 × 0.7 mm
Malzeme Kalınlığı için	12 mm ila 14 mm
Namlu
Uzunluk	12 mm
Çap	6 mm
Baş Çapı	10.5 mm
Baş Yüksekliği	4 mm
Diş Derinliği	7.5 mm
Tahrik Boyutu	2.5 mm
Tahrik Stili	Altıgen
Çekme Mukavemeti	Derecelendirilmemiştir
Vida
Uzunluk	6 mm
Baş Çapı	10.5 mm
Baş Yüksekliği	4 mm
Tahrik Boyutu	2.5 mm
Tahrik Stili	Altıgen
İçerir	Namlu, Vida
Bağlama Silindiri Bileşeni	Direk ve Vida
Bağlantı Elemanı Başlığı Tipi	Yuvarlatılmış
Sertlik	Rockwell B80
Yuvarlak Baş Profili	Standart
Yuvarlak Başlı Tip	Düğme
Vida Boyutu Ondalık Eşdeğeri	4.000 mm
Ölçü Birimleri	Metrik
Diş Yönü	Sağ Yönlü
Diş Aralığı	Kaba
Diş Tipi	Metrik
Diş Açma	Tam Dişli
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

18-8 paslanmaz çelikten üretilen bu bağlama namluları ve vidaları kimyasallara dayanıklıdır ve hafif manyetiktir. Namlu uzunluğu ve vida uzunluğu, başlığın altından ölçülür.
