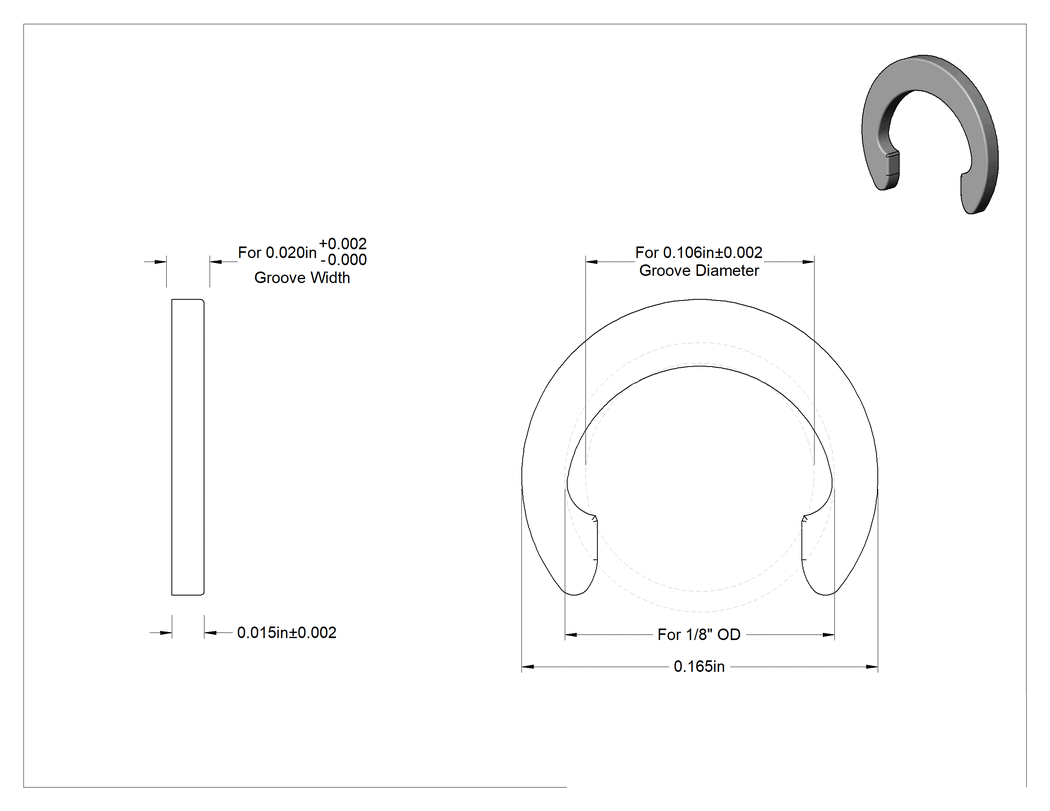

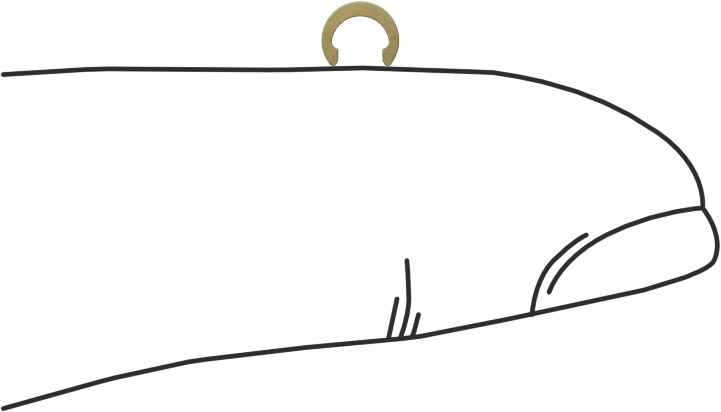

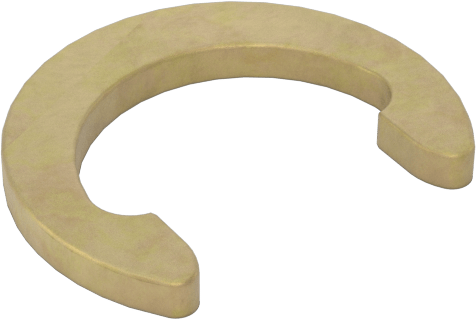

Yan Montajlı Harici Segman, Düşük Boşluk, Sarı Kromat Kaplamalı Çelik
9 varyant (Halka Dış Çapı, Malzeme); ₺996 – ₺2.534
Yan Montajlı Harici Segman, Düşük Boşluk, Sarı Kromat Kaplamalı Çelik, diğer halkaların sığamadığı dar alanlarda şaftların üzerine kaydırılarak kompakt montajlar için kullanılır. Bu sayfada Halka Dış Çapı ve Halka Kalınlığı eksenleriyle 9 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺996 – ₺2.534 aralığında değişir.
Özellikler
| Segman Tipi | Dış |
| Malzeme | Çinko-Sarı-Kromat Kaplı Karbon Çelik |
| Dış Çap (Dış Çap) için | 1/8"3.17 mm |
| Yuva için | |
| Çap | 0.106"2.69 mm |
| Çap Toleransı | -0.002" ila 0.002"0.05 mm / 0.05 mm |
| Genişlik | 0.02"0.51 mm |
| Genişlik Toleransı | 0" ila 0.002"0.00 mm / 0.05 mm |
| Halka | |
| Dış Çap | 0.165"4.19 mm |
| Kalınlık | 0.015"0.38 mm |
| Kalınlık Toleransı | -0.002" ila 0.002"0.05 mm / 0.05 mm |
| Eksenel Yük Kapasitesi | 80 lbf |
| Minimum Sertlik | Derecelendirilmemiştir |
| Karşılanan Teknik Özellikler | ASME B18.27.2 |
| Manyetik Özellikler | Manyetik |
| Performans | Dar Boşluk |
| Segman Stili | Yan Montaj |
| Yan Montajlı Segman Tipi | C |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Diğer halkaların sığamadığı dar alanlara sığar. C-Tipi halkalar olarak da bilinen bu halkalar, gösterge panelleri, aktüatör sistemleri ve küçük robotik eklemler gibi kompakt montajlarda şaftların üzerine kaydırılabilmesi için küçük bir çıkıntıya sahiptir. Yan montajlı tutma halkası aleti ile oluğa itin.
Halka dış çapı, halka takılı değilken ölçülür.
Çinko-Sarı-Kromat Kaplı Karbon Çelik — Bu halkalar sağlamdır ve iyi bir aşınma direncine sahiptir. Bir miktar korozyon direnci sağlarlar, ancak paslanmaz çelik halkalar kadar değildir.
