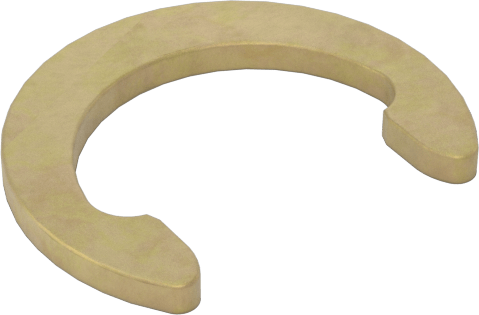

Yan Montajlı Harici Segman, Düşük Boşluk, Kromat Kaplı Çelik
18 varyant (Halka Dış Çapı, Malzeme); ₺1.012 – ₺2.534
Yan Montajlı Harici Segman, Düşük Boşluk, Kromat Kaplı Çelik, diğer halkaların sığamadığı dar alanlara sığarak şaftların üzerine kaydırılabilen kompakt montaj çözümleri sunar. Bu sayfada Halka Dış Çapı ve Halka Kalınlığı gibi eksenlerle toplam 18 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺1.012 – ₺2.534 aralığında değişir.
Özellikler
| Segman Tipi | Dış |
| Malzeme | Çinko-Sarı-Kromat Kaplı Karbon Çelik |
| Dış Çap (Dış Çap) için | 5/32"3.97 mm |

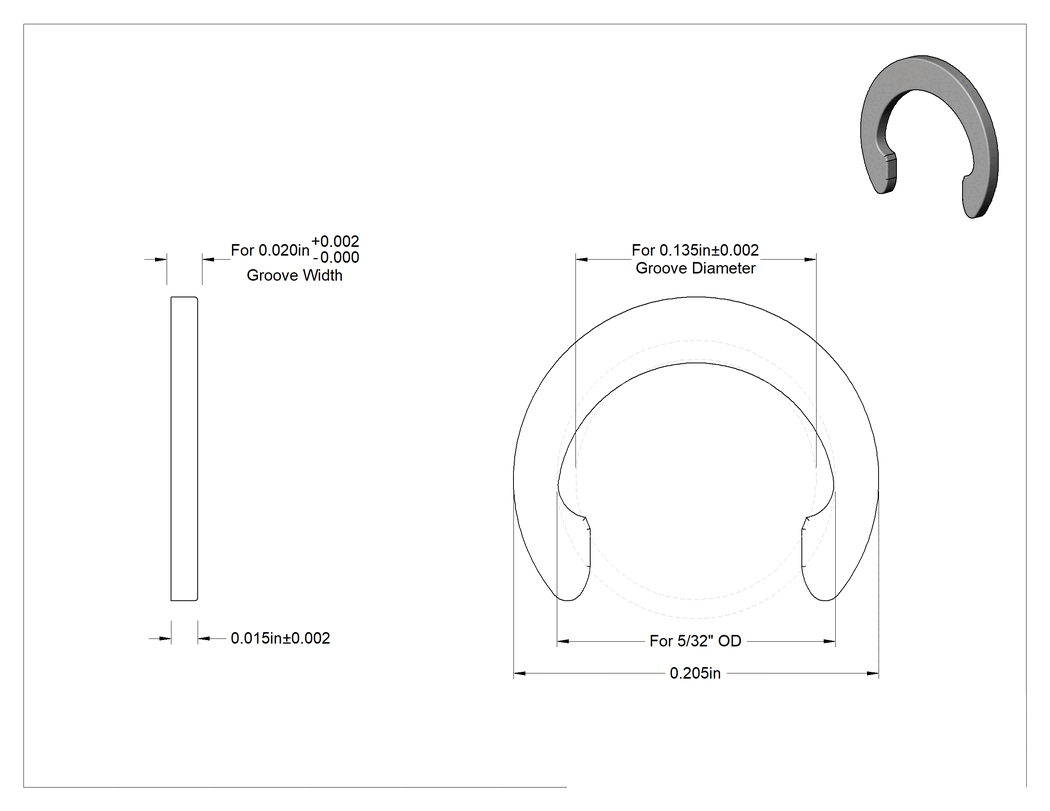

| Yuva için | |
| Çap | 0.135"3.43 mm |
| Çap Toleransı | -0.002" ila 0.002"0.05 mm / 0.05 mm |
| Genişlik | 0.02"0.51 mm |
| Genişlik Toleransı | 0" ila 0.002"0.00 mm / 0.05 mm |
| Halka | |
| Dış Çap | 0.205"5.21 mm |
| Kalınlık | 0.015"0.38 mm |
| Kalınlık Toleransı | -0.002" ila 0.002"0.05 mm / 0.05 mm |
| Eksenel Yük Kapasitesi | 100 lbf |
| Minimum Sertlik | Derecelendirilmemiştir |
| Karşılanan Teknik Özellikler | ASME B18.27.2 |
| Manyetik Özellikler | Manyetik |
| Performans | Dar Boşluk |
| Segman Stili | Yan Montaj |
| Yan Montajlı Segman Tipi | C |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
| İlgili Ürün | Penseler |
Açıklama
Diğer halkaların sığamadığı dar alanlara sığar. C-Tipi halkalar olarak da bilinen bu halkalar, gösterge panelleri, aktüatör sistemleri ve küçük robotik eklemler gibi kompakt montajlarda şaftların üzerine kaydırılabilmesi için küçük bir çıkıntıya sahiptir. Yan montajlı tutma halkası aleti ile oluğa itin.
Halka dış çapı, halka takılı değilken ölçülür.
Çinko-Sarı-Kromat Kaplı Karbon Çelik — Bu halkalar sağlamdır ve iyi bir aşınma direncine sahiptir. Bir miktar korozyon direnci sağlarlar, ancak paslanmaz çelik halkalar kadar değildir.
