Düşük Boşluklu Harici Segman
54 varyant (Halka Dış Çapı, Malzeme); ₺684 – ₺2.984
Düşük Boşluklu Harici Segman, diğer halkaların sığamadığı dar alanlara uyum sağlamak için tasarlanmış, şaftların üzerine kaydırılabilen kompakt montaj parçalarıdır. Bu ürünler, Halka Dış Çapı ve Malzeme gibi eksenlerle birlikte toplam 54 varyant sunar. Fiyat, seçilen kombinasyona göre ₺684 – ₺2.984 aralığında değişir.
Özellikler

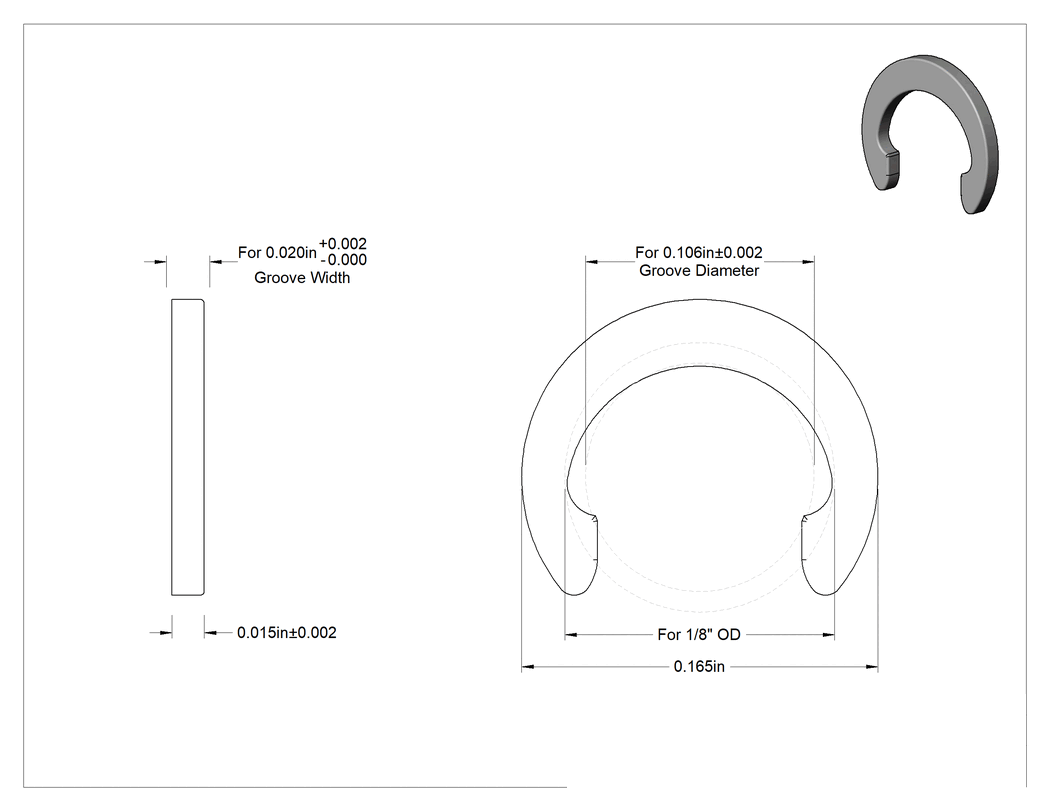

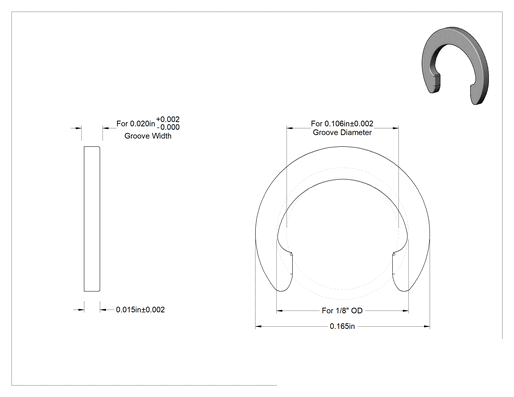

| Segman Tipi | Dış |
| Malzeme | 15-7 PH Paslanmaz Çelik |
| Dış Çap (Dış Çap) için | 1/8"3.17 mm |
| Yuva için | |
| Çap | 0.106"2.69 mm |
| Çap Toleransı | -0.002" ila 0.002"0.05 mm / 0.05 mm |
| Genişlik | 0.02"0.51 mm |
| Genişlik Toleransı | 0" ila 0.002"0.00 mm / 0.05 mm |
| Halka | |
| Dış Çap | 0.165"4.19 mm |
| Kalınlık | 0.015"0.38 mm |
| Kalınlık Toleransı | -0.002" ila 0.002"0.05 mm / 0.05 mm |
| Eksenel Yük Kapasitesi | 80 lbf |
| Minimum Sertlik | Derecelendirilmemiştir |
| Karşılanan Teknik Özellikler | ASME B18.27.2 |
| Manyetik Özellikler | Manyetik |
| Pasivasyon | Pasifleştirilmiş |
| Performans | Paslanma ve Aşınmaya Dayanıklı, Dar Boşluk |
| Segman Stili | Yan Montaj |
| Yan Montajlı Segman Tipi | C |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama

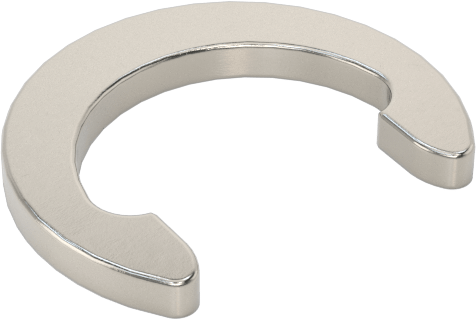

Diğer halkaların sığamadığı dar alanlara sığar. C-Tipi halkalar olarak da bilinen bu halkalar, gösterge panelleri, aktüatör sistemleri ve küçük robotik eklemler gibi kompakt montajlarda şaftların üzerine kaydırılabilmesi için küçük bir çıkıntıya sahiptir. Yan montajlı tutma halkası aleti ile oluğa itin.

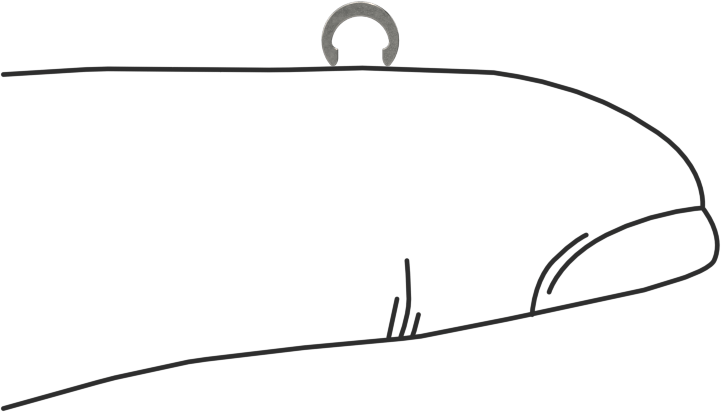

Halka dış çapı, halka takılı değilken ölçülür.
15-7 PH Paslanmaz Çelik—Mukavemet ile korozyon direncini bir araya getirir. Çoğu paslanmaz çelik halkadan daha sert olsalar da, karbon çelik olanlara göre daha kolay çökebilir ve çizilebilirler.
