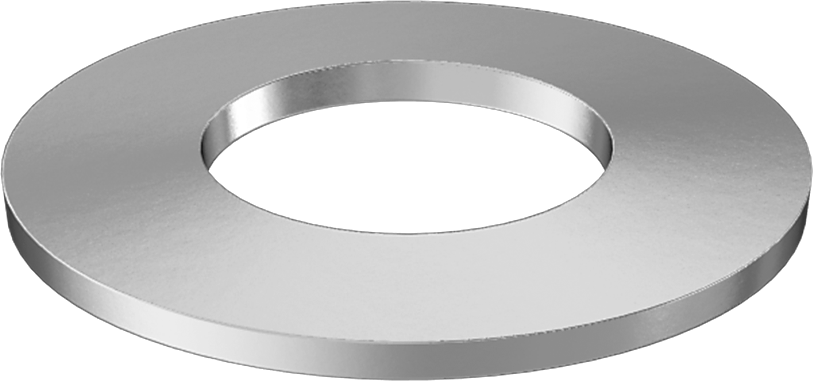

Mil. Spec. Belleville Disk Yayı
15 varyant (İç Çap, Dış Çap); ₺1.590 – ₺4.018
Mil. Spec. Belleville Disk Yayı, sıkı ABD askeri standartlarına göre üretilmiş ve basınç azaldığında tekrar orijinal yüksekliğine dönebilen güçlü bir yay elemanıdır. Bu ailede 15 varyant bulunur. Askeri Spesifikasyon ekseninde MIL-W-12133/2-093 gibi 15 farklı standart seçeneği sunulur. Fiyat, seçilen kombinasyona göre ₺1.590 – ₺4.018 aralığında değişir.
Özellikler
| Mil Çapı İçin | 3/32"2.38 mm |

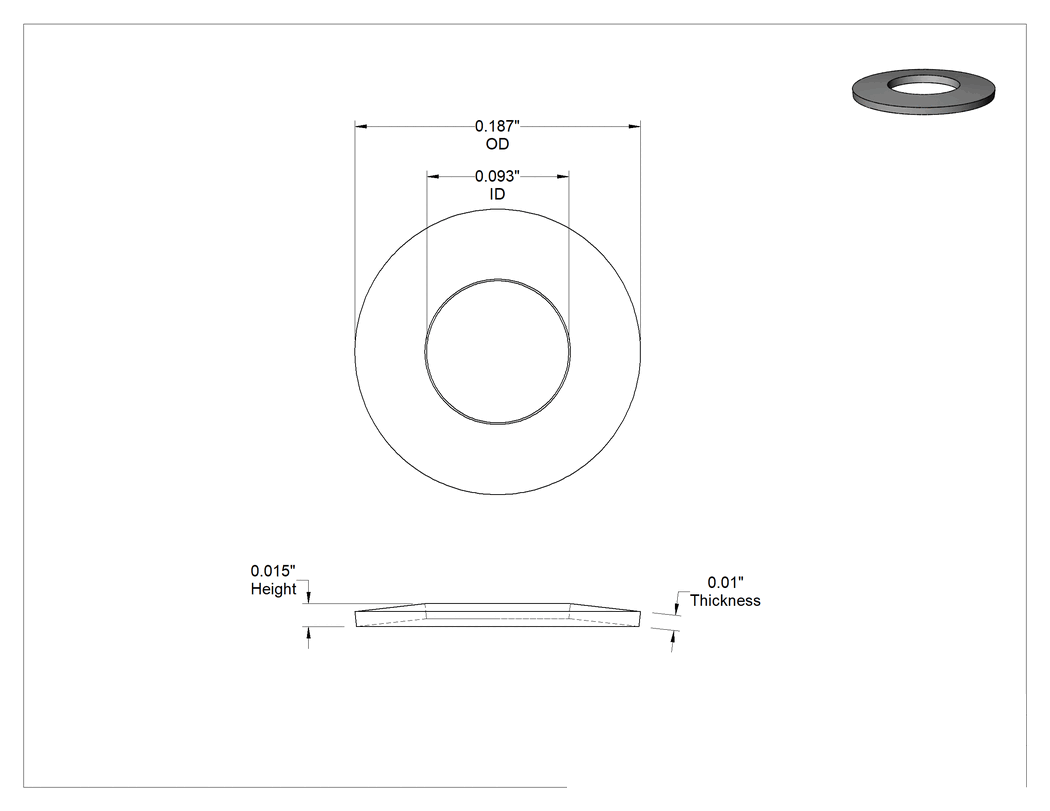

| İç Çap | 0.093"2.36 mm |
| Dış Çap | 0.187"4.75 mm |
| Kalınlık | 0.01"0.25 mm |
| Yükseklik | 0.015"0.38 mm |
| Çalışma Yükünde Sıkıştırılmış Yükseklik | 0.013"0.33 mm |
| Çalışma Yükünde Sapma | 0.002"0.05 mm |
| Çalışma yükü | 16 lb.7.26 kg |
| Düz Yük | 27 lbf |
| Malzeme | 17-7 PH Paslanmaz Çelik |
| Askeri Spesifikasyon | MIL-W-12133/2-093 |
| Disk Yay Tipi | Konik |
| Performans | Yüksek Yük, Paslanma ve Aşınmaya Dayanıklı, İstiflenebilir |
| Yay Tipi | Disk |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Malzeme ve yapı açısından sıkı ABD askeri standartlarına göre üretilmiş ve test edilmiştir. Bu disk yaylar, ürün yelpazemizdeki en güçlü yaylardan bazılarıdır. Yaylı kilit pullarından farklı olarak, basınçları azaldığında tekrar tekrar orijinal yüksekliklerine geri dönerler. Yaygın olarak Belleville disk yayları olarak bilinir.
Çalışma yükünü veya sapmayı artırmak için birden fazla yayı üst üste yerleştirin. İç içe geçmiş bir yığın çalışma yükünü artırır; ters çevrilmiş bir yığın ise sapmayı artırır. İç içe geçmiş ve ters çevrilmiş bir yığında hem yük hem de sapma artar. Orijinal çalışma yükünü veya sapmayı (yapılandırmanıza bağlı olarak) yayların sayısıyla çarpın ve yeni toplam değeri bulun.
Paslanma ve Aşınmaya Dayanıklı Paslanmaz Çelik — Neme veya temizlik solüsyonlarında bulunan amonyak gibi hafif kimyasallara maruz kaldığında korozyona uğramaz. Bu yaylar çelik yaylara göre daha kolay sıkışır, ancak o kadar güçlü değildir.
