Yer Belirleme Pimi

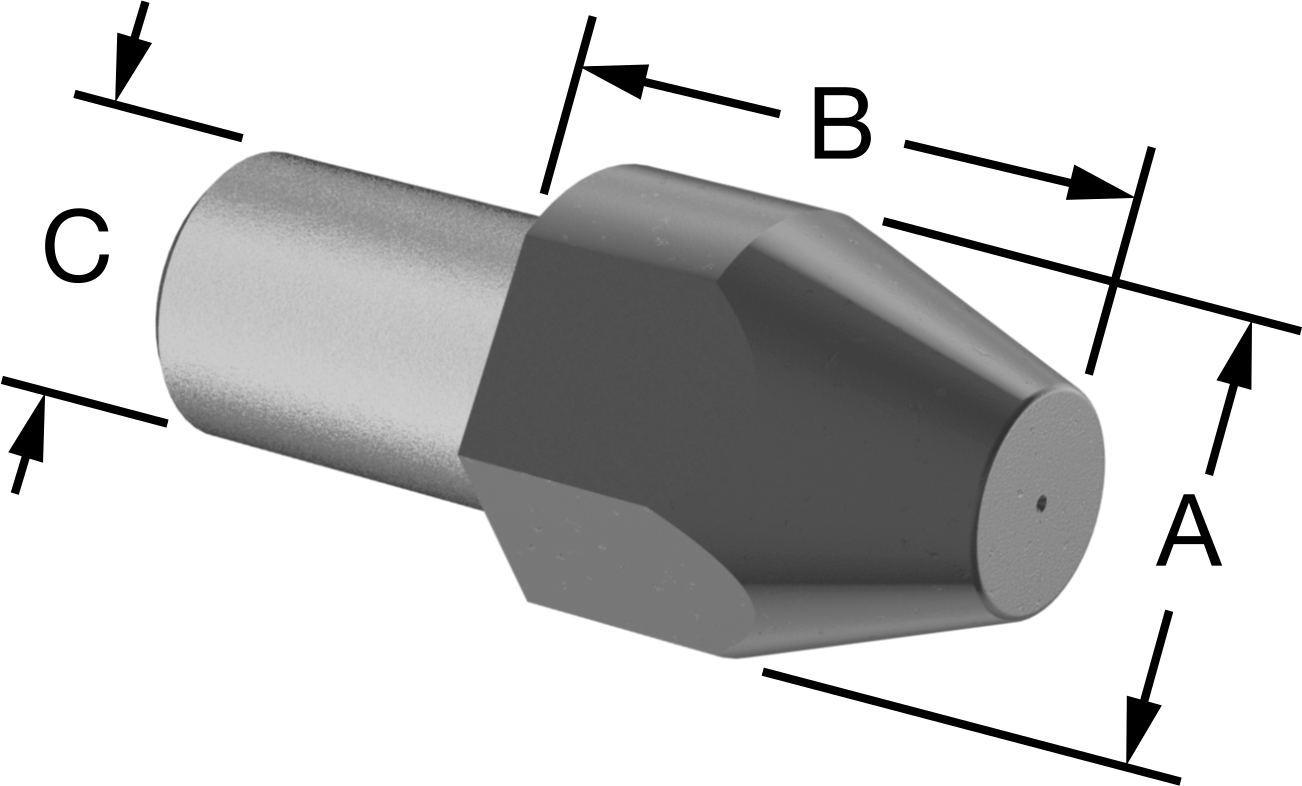

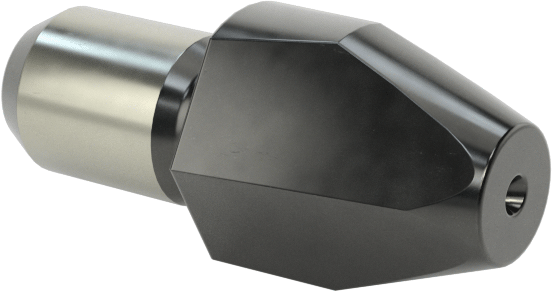

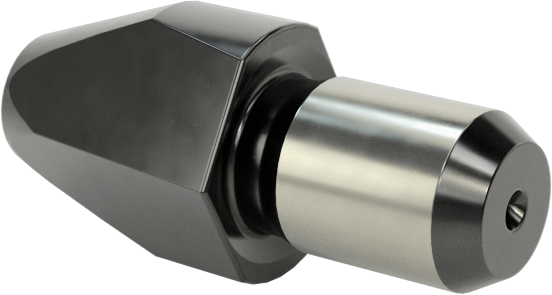

Yer Belirleme Pimi, bir plakaya veya masaya takılarak iş parçası delikleriyle hassas hizalama yapılması için kullanılır. Bu seri, 32 varyant sunar; Yerleştirme Pimi Baş Tipi ve Toplam Yükseklik gibi eksen seçenekleri mevcuttur. Fiyat, seçilen kombinasyona göre ₺1.604 – ₺13.370 aralığında değişir.

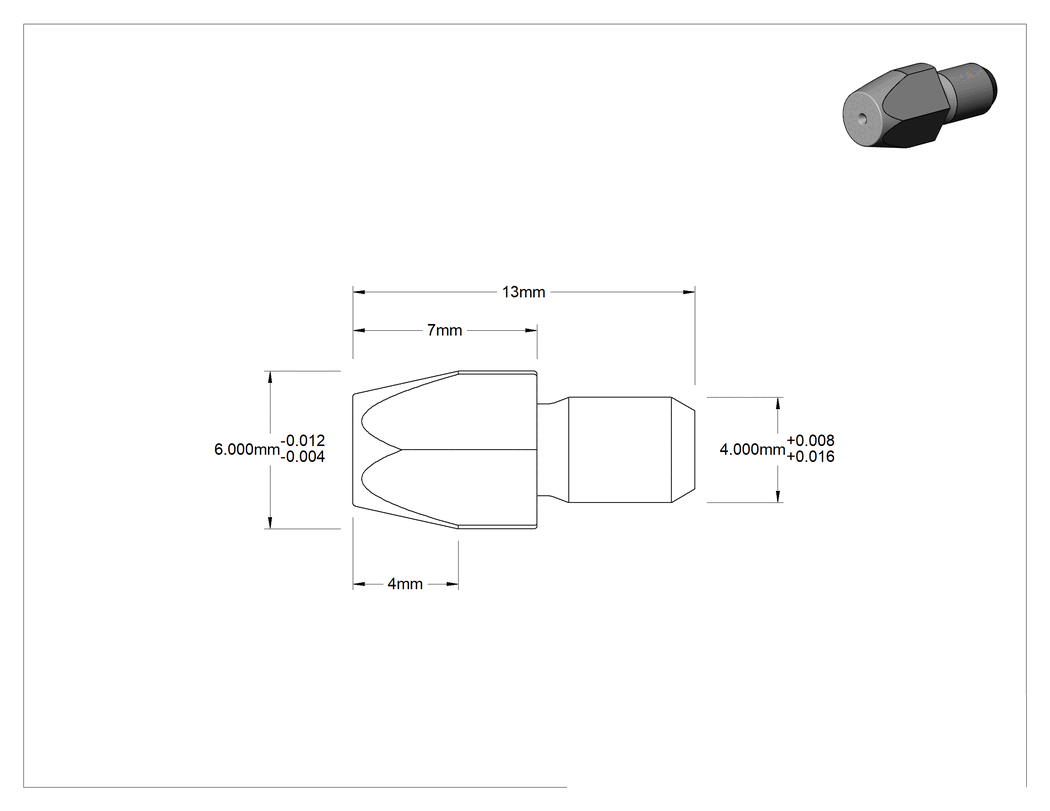

Teknik Çizim

Teknik Çizim

Yerleştirme Pimi Baş Tipi

ElmasYuvarlak

Toplam Yükseklik

13 mm19 mm25 mm33 mm3⁄4"7⁄8"1"1 1⁄4"1 3⁄8"3 1⁄4"4"4 5⁄8"5 1⁄4"

Baş Ucu Yüksekliği

4 mm6 mm8 mm9 mm3⁄32"1⁄8"5⁄32"3/8"3⁄8"7/16"7⁄16"9/16"9⁄16"5/8"5⁄8"

Sertlik

Rockwell C54Rockwell C60

₺3.434 Paket

MZ-167446

Paket

Siparişe Ekle

Özellikler

Malzeme	Çelik
Yerleştirme Pimi Baş Tipi	Elmas
Başlık
Çap (A)	6 mm
Yükseklik (B)	7 mm
Uç Yüksekliği	4 mm
Şaft Çapı (C)	4 mm
Toplam Yükseklik	13 mm
Tolerans
Baş Çapı	-0.012 mm ila -0.004 mm
Şaft Çapı	0.008 mm ila 0.016 mm
Sertlik	Rockwell C54
Karşılanan Teknik Özellikler	DIN 6321
Montaj Kalıcılığı	Kalıcı
Montaj Türü	Presle Takma
Ölçü Birimleri	Metrik
Menşe Ülke	Almanya

Açıklama

Bu pimleri bir plakaya veya masaya takın ve hassas hizalama için iş parçasındaki deliklerle eşleştirin. Kalıcı kurulum için şaftı delinmiş deliğe bastırın.

Elmas Başlı—Elmas başlı pimler, delik içinde yuvarlak başlı pimlerden daha az temas yaparak yapışmayı ve sıkışmayı azaltırlar.
