Plastikler için Döküm Yer Belirleme Pimi
6 varyant (Yerleştirme Pimi Baş Tipi, Çap (A)); ₺7.058 – ₺11.196
Plastikler için Döküm Yer Belirleme Pimi, plastik veya kompozit parçaları kalıplarken kullanılır; yerleştirildikten sonra tırtılları harekete direnç göstererek iş parçasını bir plaka üzerinde hassasça hizalamayı sağlar. Bu seri, Yerleştirme Pimi Baş Tipi ve Çap seçenekleri gibi eksenlerle toplam 6 varyant sunar. Fiyat, seçilen kombinasyona göre ₺7.058 – ₺11.196 aralığında değişir.

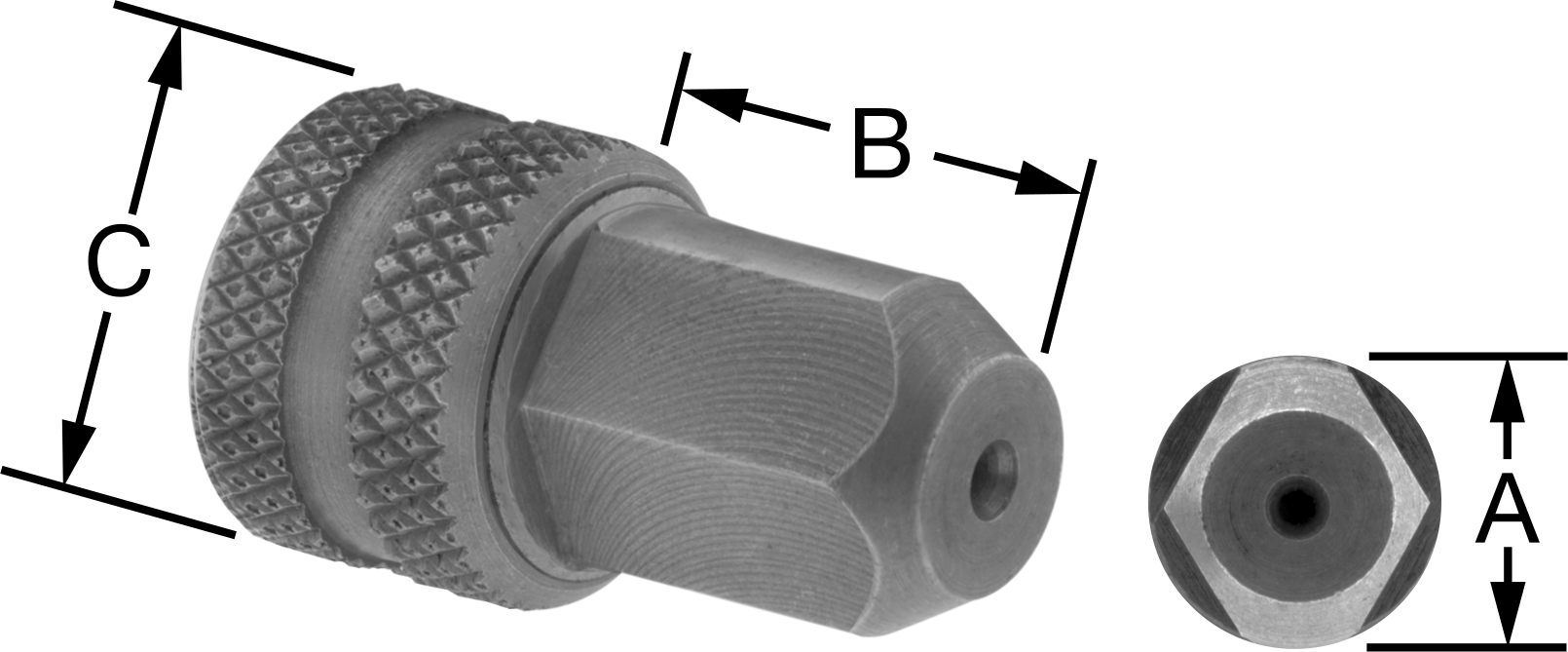

Özellikler
| Malzeme | Çelik |
| Yerleştirme Pimi Baş Tipi | Elmas |
| Başlık | |
| Çap (A) | 5/16"7.94 mm |
| Yükseklik (B) | 1/2"12.7 mm |
| Uç Yüksekliği | 3/32"2.38 mm |
| Şaft Çapı (C) | 9/16"14.3 mm |
| Toplam Yükseklik | 7/8"22.2 mm |
| Tolerans | |
| Baş Çapı | -0.0022" ila -0.002"0.06 mm / 0.05 mm |
| Şaft Çapı | -0.005" ila 0.005"0.13 mm / 0.13 mm |
| Sertlik | Rockwell C60 |
| Montaj Kalıcılığı | Kalıcı |
| Montaj Türü | Presle Takma |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Plastik veya kompozit parçaları kalıplarken bu pimleri kaplayın. Bir kez yerleştirildikten sonra, tırtıllar harekete direnir ve iş parçasını bir plaka veya masa üzerinde hassas bir şekilde hizalamanızı sağlar.
Elmas Başlı — Elmas başlı pimler, yuvarlak başlı pimlere göre deliğin iç kısmıyla daha az temas eder, böylece yapışmayı ve sıkışmayı azaltır. Sorunsuz yükleme ve boşaltma için her başlık türünden birer tane kullanarak iş parçasını sabitleyin.
