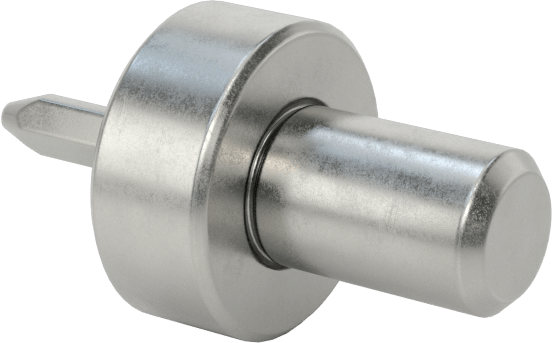

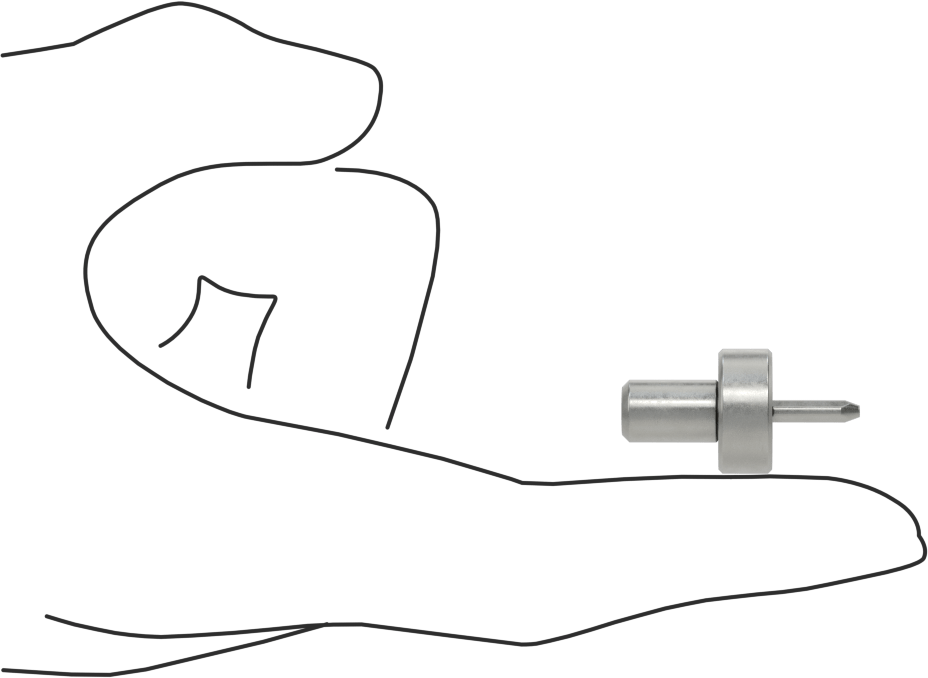

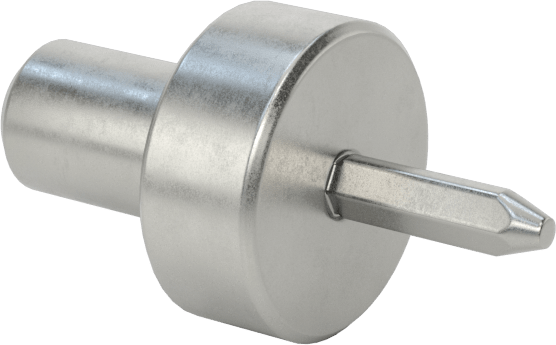

Omuz Tipi Yerleştirme Pimi
26 varyant (Yerleştirme Pimi Baş Tipi, Çap (A)); ₺2.848 – ₺6.288
Omuz Tipi Yerleştirme Pimi, omuz kısmı sayesinde tutarlı bir yükseklik referansı sağlayarak iş parçalarını hassas bir şekilde hizalamak için kullanılır. Bu seride, Yerleştirme Pimi Baş Tipi ve Çap eksenleri ile toplam 26 varyant seçeneği sunulur. Fiyat, seçilen kombinasyona göre ₺2.848 – ₺6.288 aralığında değişir.
Özellikler

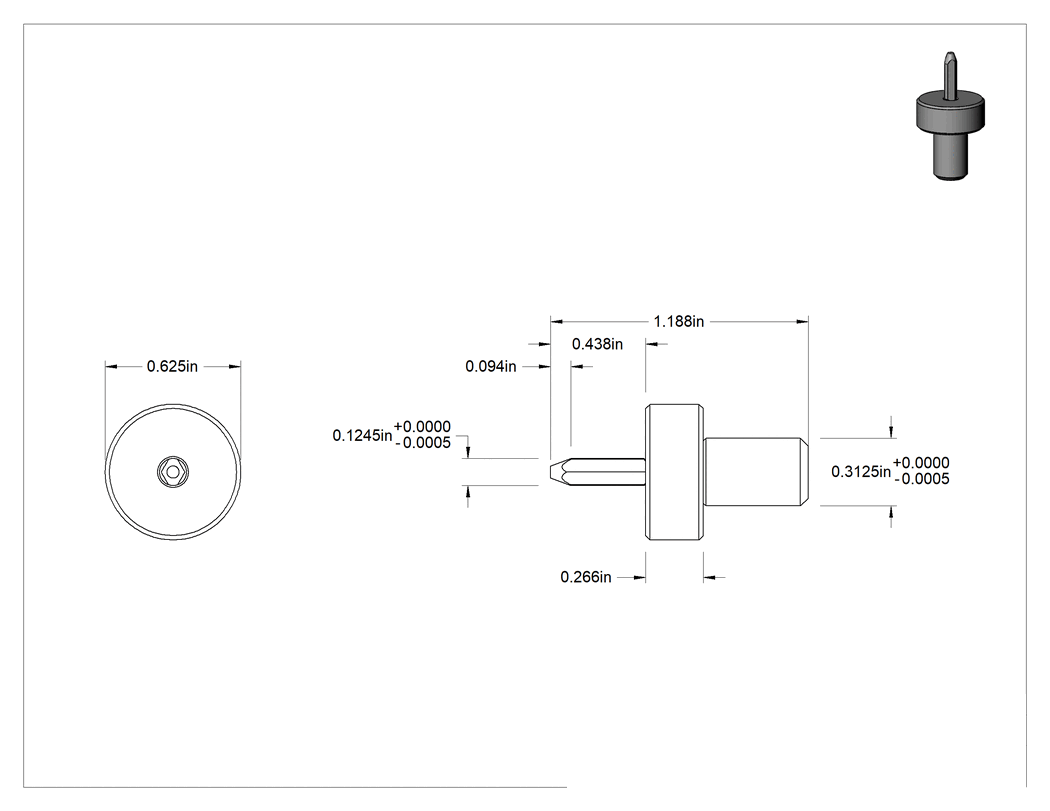

| Malzeme | Çelik |
| Yerleştirme Pimi Baş Tipi | Elmas |
| Başlık | |

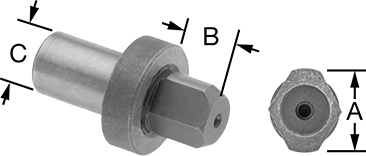

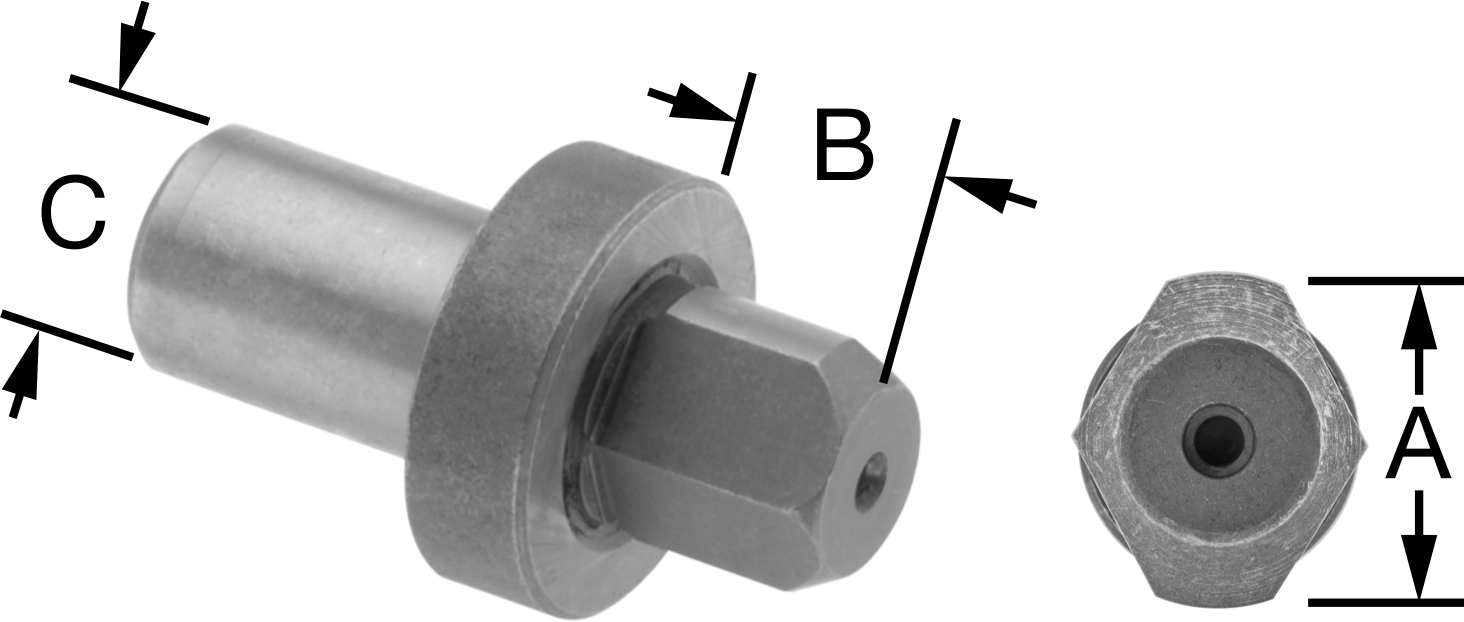

| Çap (A) | 1/8"3.17 mm |
| Yükseklik (B) | 7/16"11.1 mm |
| Uç Yüksekliği | 3/32"2.38 mm |
| Şaft Çapı (C) | 5/16"7.94 mm |
| Omuz | |
| Çap | 5/8"15.9 mm |
| Yükseklik | 17/64"6.75 mm |
| Toplam Yükseklik | 1 3/16"30.2 mm |
| Tolerans | |
| Baş Çapı | -0.0005" ila 0"0.01 mm / 0.00 mm |
| Şaft Çapı | -0.0005" ila 0"0.01 mm / 0.00 mm |
| Sertlik | Rockwell C48 ila Rockwell C55 |
| Montaj Kalıcılığı | Kalıcı |
| Montaj Türü | Presle Takma |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Omuz, tutarlı bir yükseklik referans noktası sağlar ve pimin fikstürden geçmesini engeller. Bu pimleri bir plakaya veya masaya takın ve hassas hizalama için iş parçasındaki deliklerle eşleştirin. Kalıcı kurulum için şaftı delinmiş deliğe bastırın.
Elmas Başlı—Elmas başlı pimler, delik içinde yuvarlak başlı pimlerden daha az temas yaparak yapışmayı ve sıkışmayı azaltırlar.
