Çıkarılabilir Yerleştirme Pimi
22 varyant (Yerleştirme Pimi Baş Tipi, Çap (A)); ₺3.260 – ₺9.006
Çıkarılabilir Yerleştirme Pimi, hassas hizalama sağlamak amacıyla iş parçalarındaki deliklerle eşleştirilen, kilit vidası ile yerinde tutulan bir pimdir. Bu seri, 22 varyant sunar; bu ürünler için Yerleştirme Pimi Baş Tipi ve Çap eksenlerinde seçenekler mevcuttur. Fiyat, seçilen kombinasyona göre ₺3.260 – ₺9.006 aralığında değişir.
Özellikler
| Malzeme | Çelik |
| Yerleştirme Pimi Baş Tipi | Elmas |
| Başlık | |

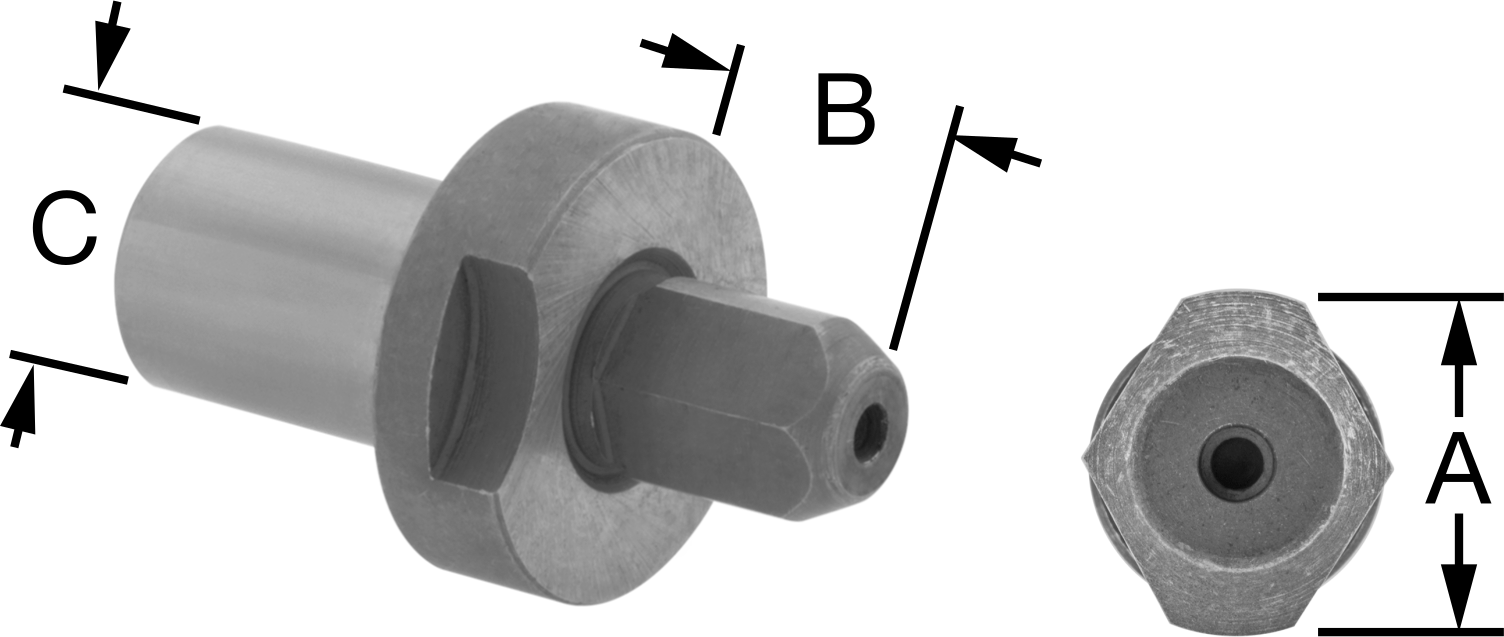

| Çap (A) | 1/8"3.17 mm |
| Yükseklik (B) | 7/16"11.1 mm |
| Şaft Çapı (C) | 5/16"7.94 mm |
| Omuz | |
| Çap | 5/8"15.9 mm |
| Yükseklik | 17/64"6.75 mm |

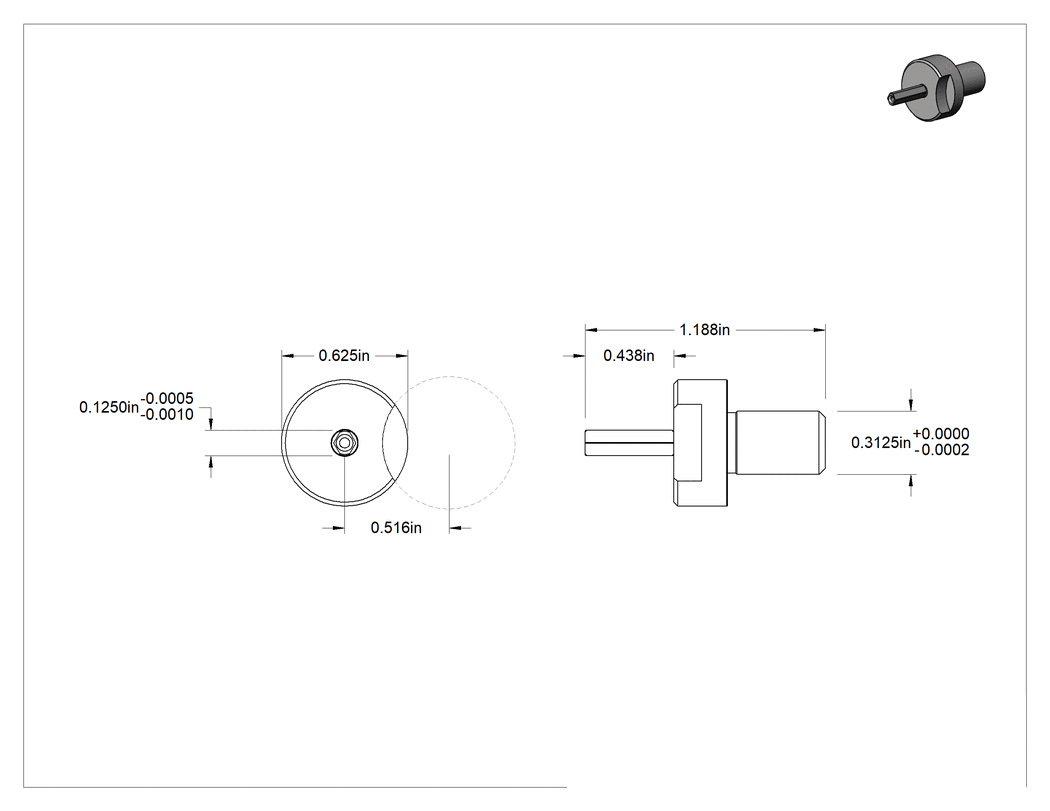

| Toplam Yükseklik | 1 3/16"30.2 mm |

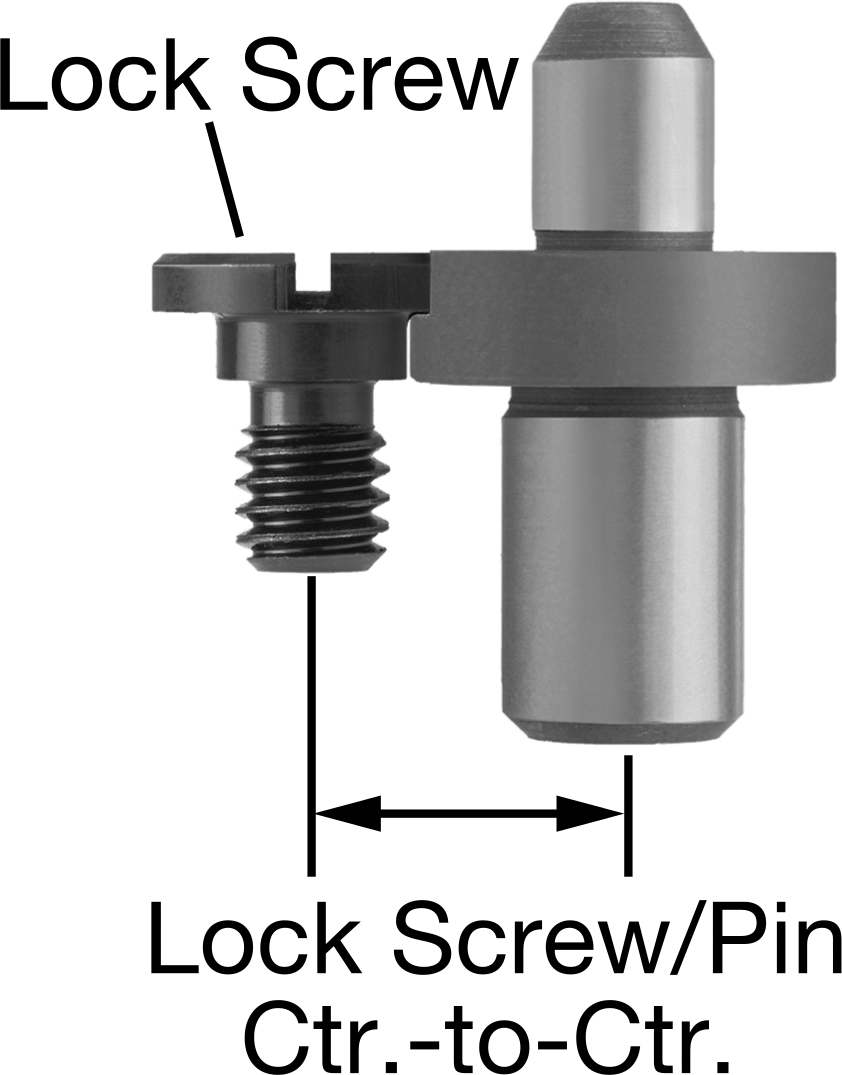

| Kilit Vidası/Pim Merkezden Merkeze | 33/64"13.1 mm |
| Tolerans | |
| Baş Çapı | -0.001" ila -0.0005"0.03 mm / 0.01 mm |
| Şaft Çapı | -0.0002" ila 0"0.01 mm / 0.00 mm |
| Sertlik | Rockwell C60 |
| Montaj Kalıcılığı | Çıkarılabilir |
| Montaj Türü | Gezici Yuvaya Uyumlu |
| Performans | Çıkarılabilir |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
| İlgili Ürünler | Altıgen Soketli Kilit Vidaları |
| Yivli Tırnaklı Kilit Vidaları |
Açıklama
Hafifçe küçültülmüş şaft, bu pimlerin takılmasını ve değiştirilmesini kolaylaştırır. Slip-fit ve kilit vidası konumlandırma pimleri olarak da bilinen bu pimler, bir kilit vidası (ayrı satılır) ile yerinde tutulur. Hassas hizalama için pimleri iş parçalarındaki deliklerle eşleştirin. Omuz, tutarlı bir yükseklik referans noktası sağlar.
Elmas Başlı—Elmas başlı pimler, delik içinde yuvarlak başlı pimlerden daha az temas yaparak yapışmayı ve sıkışmayı azaltırlar.
