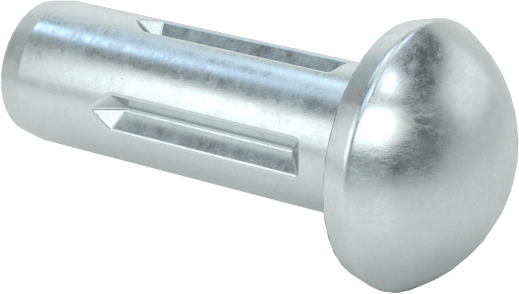

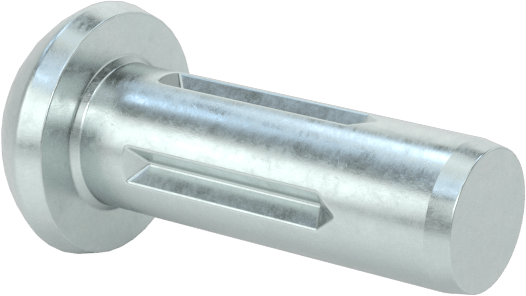

Yuvarlak Başlı Tam Oluklu Pim, Çinko Kaplamalı 1004-1045 Karbon Çelik
18 varyant (Uzunluk, Baş Çapı); ₺642 – ₺838
Yuvarlak Başlı Tam Oluklu Pim, Çinko Kaplamalı 1004-1045 Karbon Çelik, kubbeli başlık yapısı sayesinde braket, düğme ve makine plakalarını sabitlemek için kullanılır; pimler deliğe bastırıldığında oluklar kapanarak gerilimle kilitlenir. Bu sayfada Uzunluk ve Baş Çapı kombinasyonlarıyla 18 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺642 – ₺838 aralığında değişir.
Özellikler
| Tolerans Derecesi | Standart |
| Yiv Kapsama Alanı | Dolu |
| Bağlantı Elemanı Başlığı Tipi | Yuvarlatılmış |
| Malzeme | Çinko Kaplı Karbon Çelik |

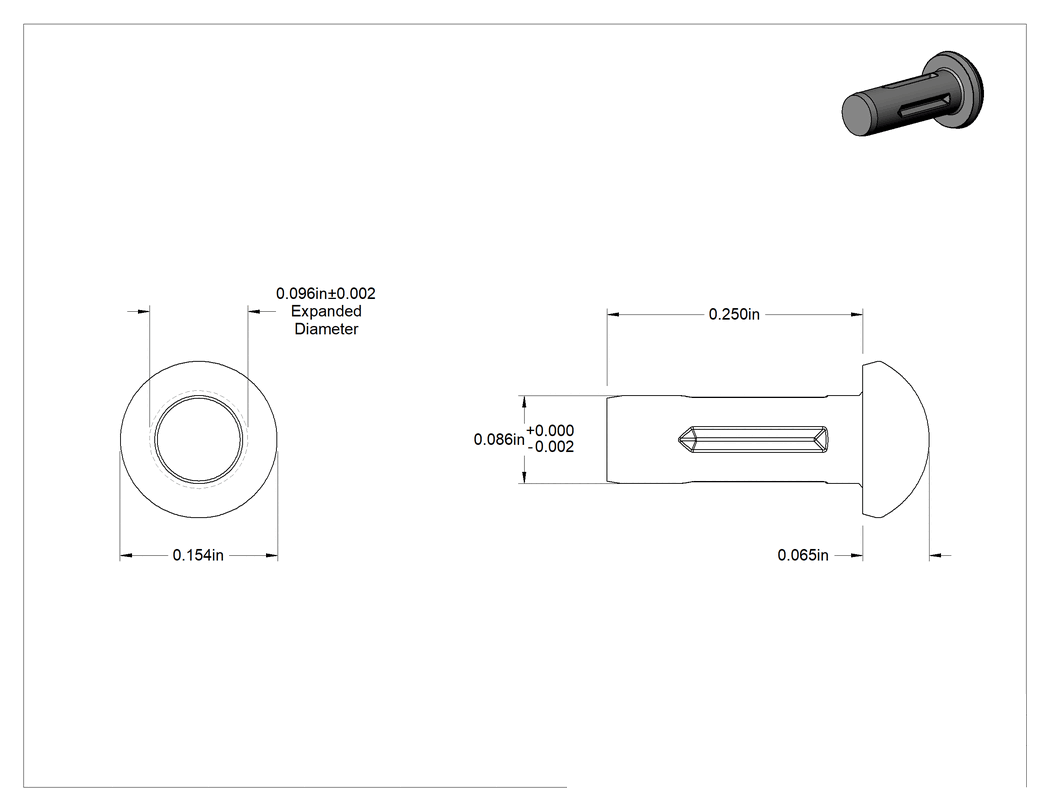

| Uzunluk | 1/4"6.35 mm |
| Nominal | |
| Çap | 0.086"2.18 mm |
| Çap Toleransı | -0.002" ila 0"0.05 mm / 0.00 mm |
| Maksimum | |
| Çap | 0.096"2.44 mm |
| Çap Toleransı | -0.002" ila 0.002"0.05 mm / 0.05 mm |
| Yiv Tipi | Paralellik |
| Çift Kesme Kopma Mukavemeti | Derecelendirilmemiştir |
| Minimum Sertlik | Derecelendirilmemiştir |
| Başlık | |
| Çap | 0.154"3.91 mm |
| Yükseklik | 0.065"1.65 mm |
| Karşılanan Teknik Özellikler | ASME B18.8.2 |
| Uç Şekli | Pah Kırma |
| Uç Tipi | Düz |
| Yiv Konumu | Dolu |
| Pim Tipi | Dübeli |
| Mil Tipi | Yivli |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Kubbeli başlık, bitmiş bir görünüm yaratır, bu nedenle bu pimler genellikle braketleri, düğmeleri ve makine plakalarını takmak için kullanılır. Pimleri bir deliğe bastırdığınızda oluklar sıkışarak kapanır ve bunları yerine kilitlemek için gerilim oluşturur.
En iyi uyumu sağlamak için, deliğinizi gösterilen nominal çaptan biraz daha büyük açın.
Çinko Kaplı Karbon Çelik—Bu pimler, ara sıra neme maruz kalmaya dayanıklıdır. Ancak, hareketli parçalardan kaynaklanan sürtünme kaplamayı aşındırabileceğinden, ıslak ortamlar için ideal değildir. Paslanmaz çelik kadar korozyona dayanıklı olmasa da, daha güçlüdürler ve baskı altında deforme olmazlar.
Paralel Yiv—Şiddetli titreşim altında yerinde kalmak için konik yivli pimlerden daha sıkı oturur. Ancak, takmak için daha fazla güç gerektirirler.
