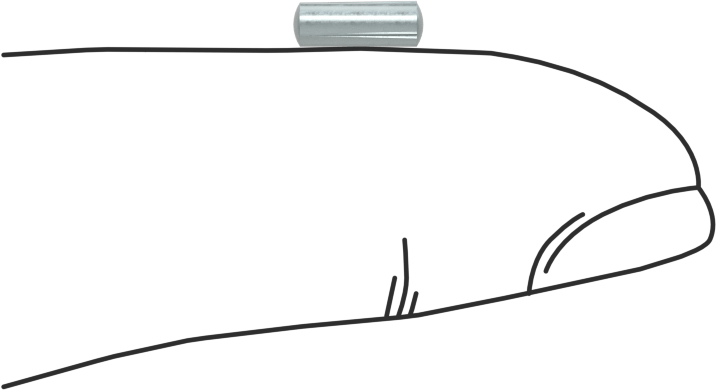

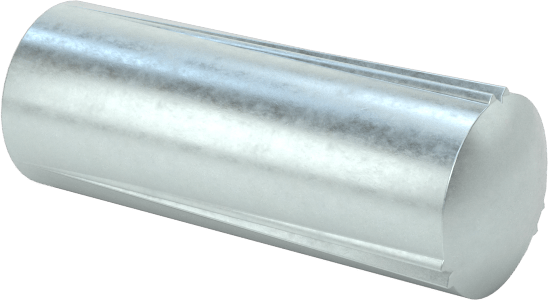

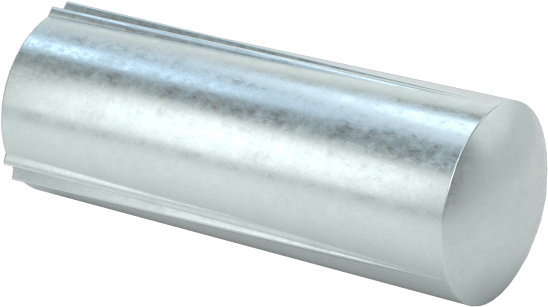

Çelik tam oluklu dübel pimleri
20 varyant (Çap, Uzunluk); ₺1.446 – ₺3.208
Çelik tam oluklu dübel pimleri, standart pimlere göre daha sıkı tutunarak kusurlu deliklerde bile titreşimden kaynaklanan çekilmeye karşı direnç gösterir; takıldığında üç oluk sıkışarak kilitlenir. Bu ürünler, Çap ve Uzunluk gibi eksen seçenekleriyle toplam 20 varyant sunar. Fiyat, seçilen kombinasyona göre ₺1.446 – ₺3.208 aralığında değişir.
Özellikler
| Tolerans Derecesi | Standart |
| Yiv Kapsama Alanı | Dolu |
| Bağlantı Elemanı Başlığı Tipi | Düz |
| Malzeme | Çinko Kaplı Karbon Çelik |

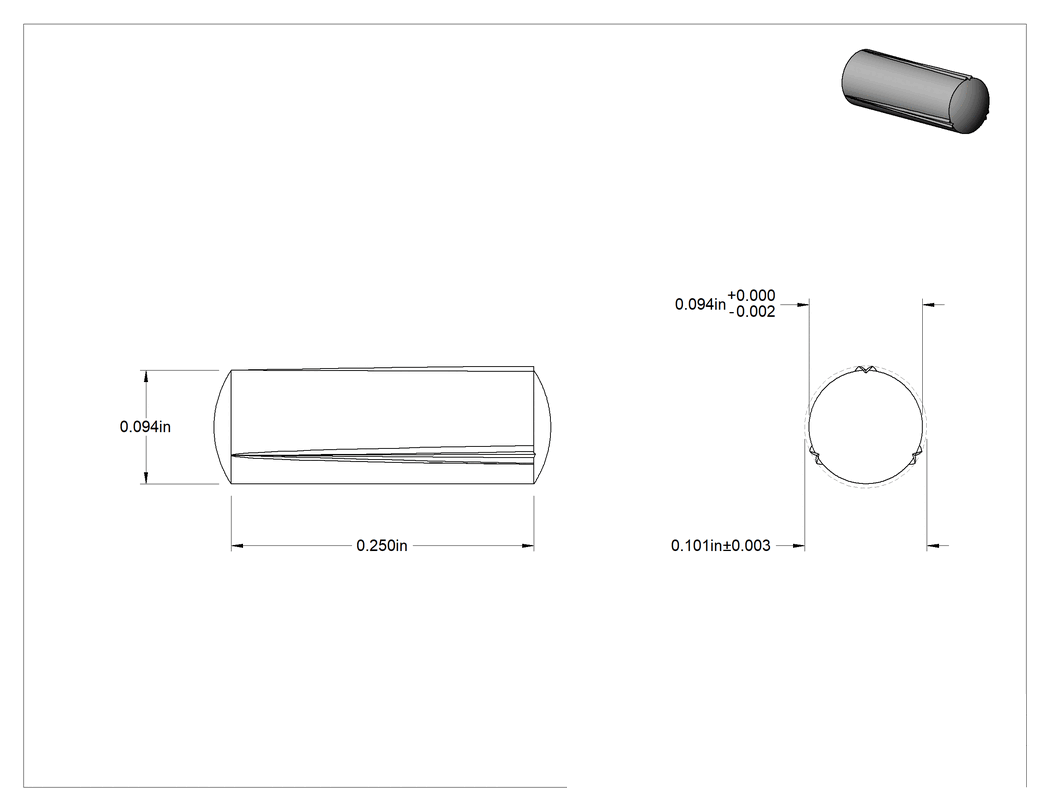

| Çap | 3/32"2.38 mm |
| Uzunluk | 1/4"6.35 mm |
| Nominal | |
| Çap | 0.094"2.39 mm |
| Çap Toleransı | -0.002" ila 0"0.05 mm / 0.00 mm |
| Maksimum | |
| Çap | 0.101"2.57 mm |
| Çap Toleransı | -0.003" ila 0.003"0.08 mm / 0.08 mm |
| Yiv Tipi | Konik |
| Çift Kesme Kopma Mukavemeti | 850 lbf |
| Minimum Sertlik | Derecelendirilmemiştir |
| Uç Şekli | Pah Kırma |
| Uç Tipi | Düz |
| Yiv Konumu | Dolu |
| Pim Tipi | Dübeli |
| Mil Tipi | Yivli |
| Çelik Sınıfı | 12L14 Karbon Çelik |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Standart pimlerden daha sıkı oturan bu pimler, kusurlu deliklerde bile hareket ve titreşimden kaynaklanan çekilmeye karşı direnç gösterir. Takıldığında üç oluk sıkışarak kapanır ve yerine kilitlenmek için gerilim oluşturur. A Tipi pimler olarak da bilinir.
En iyi uyumu sağlamak için, deliğinizi gösterilen nominal çaptan biraz daha büyük açın.
Çinko Kaplı Karbon Çelik—Bu pimler, ara sıra neme maruz kalmaya dayanıklıdır. Ancak, hareketli parçalardan kaynaklanan sürtünme kaplamayı aşındırabileceğinden, ıslak ortamlar için ideal değildir. Paslanmaz çelik kadar korozyona dayanıklı olmasa da, daha güçlüdürler ve baskı altında deforme olmazlar.
Konik Yiv — Paralel yivli pimlere göre kurulumu daha kolaydır, ancak yüksek titreşimli uygulamalarda daha az güvenlidir.
