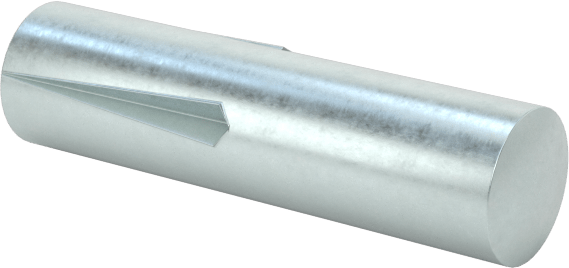

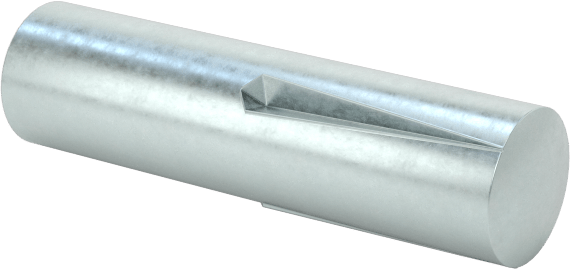

Yarım Yivli Pim, Ters Konik Oluk
11 varyant (Çap, Uzunluk); ₺1.442 – ₺2.582
Yarım Yivli Pim, Ters Konik Oluk, yivli kısmı ile sabitlenirken pürüzsüz kısmı pivot veya menteşe görevi görerek standart dübel pimlerinden daha yüksek çekilme kuvvetine direnç sağlar. Bu seride Çap ve Uzunluk eksenleri ile toplam 11 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺1.442 – ₺2.582 aralığında değişir.
Özellikler
| Tolerans Derecesi | Standart |
| Yiv Kapsama Alanı | Kısmi |
| Bağlantı Elemanı Başlığı Tipi | Düz |
| Yiv Konumu | Yarım |
| Malzeme | Çinko Kaplı Karbon Çelik |

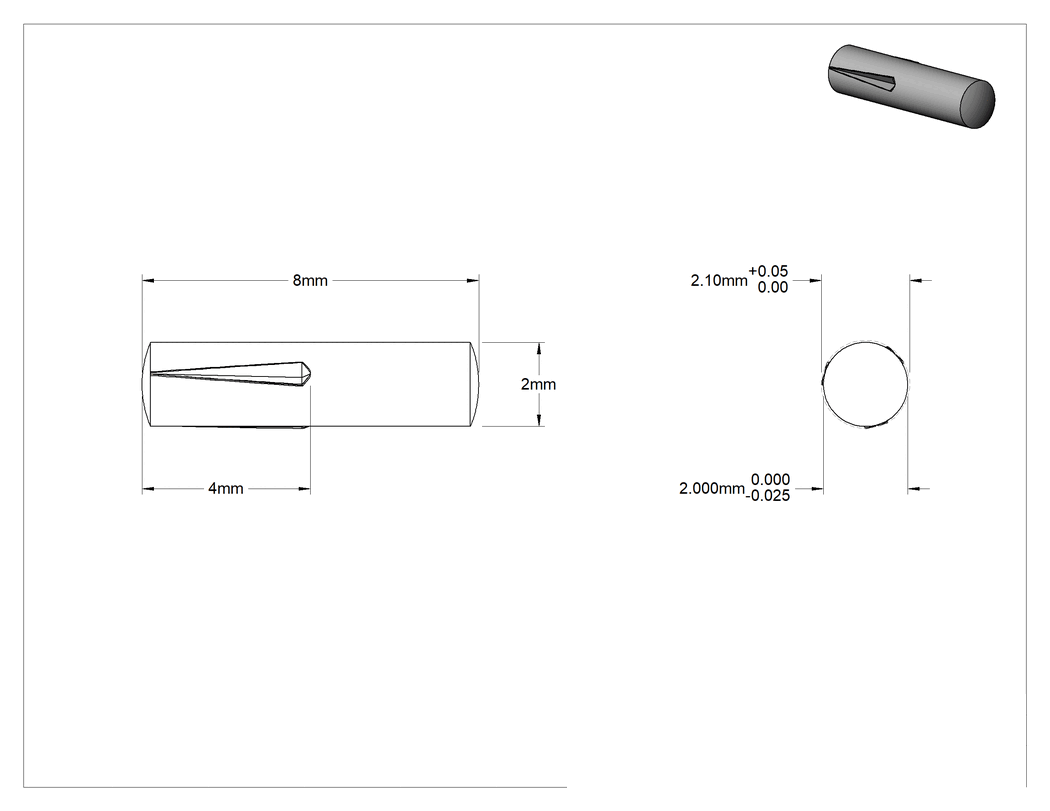

| Çap | 2 mm |
| Uzunluk | 8 mm |
| Nominal | |
| Çap | 2 mm |
| Çap Toleransı | -0.025 mm ila 0 mm |
| Maksimum | |
| Çap | 2.1 mm |
| Çap Toleransı | 0 mm ila 0.05 mm |
| Yiv Tipi | Ters Konik |
| Çift Kesme Kopma Mukavemeti | 600 lbf |
| Minimum Sertlik | Rockwell B68 |
| Yiv Uzunluğu | 4 mm |
| Karşılanan Teknik Özellikler | ISO 8741 |
| Uç Şekli | Pah Kırma |
| Uç Tipi | Düz |
| Birlikte Kullanım | Döner Parçalar |
| Pim Tipi | Dübeli |
| Mil Tipi | Yivli |
| Çelik Sınıfı | 12L13 Karbon Çelik |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Fransa |
Açıklama
Yivli kısım bu pimleri sabitlerken, pürüzsüz kısım ise pivot veya menteşe görevi görebilir. Montaj sırasında yivler birbirine sıkıca kenetlenerek gerilim oluşturur ve pimi yerinde kilitler. Standart dübel pimlerinden daha sıkı otururlar ve kusurlu deliklerde bile hareket ve titreşimden kaynaklanan çekilme kuvvetlerine karşı direnç gösterirler.
En iyi uyumu sağlamak için, deliğinizi gösterilen nominal çaptan biraz daha büyük açın.
Yarı Yivli — En çok yönlü kısmen yivli pimler olan bu pimler, çubuk ucu bağlantıları, durdurma pimleri ve konumlayıcılar dahil olmak üzere çeşitli uygulamalarda kullanılır. H tipi pimler olarak da bilinir.
Çinko Kaplı Karbon Çelik—Bu pimler, ara sıra neme maruz kalmaya dayanıklıdır. Ancak, hareketli parçalardan kaynaklanan sürtünme kaplamayı aşındırabileceğinden, ıslak ortamlar için ideal değildir. Paslanmaz çelik kadar korozyona dayanıklı olmasa da, daha güçlüdürler ve baskı altında deforme olmazlar.
Ters Konik Oluk — Uca doğru daralan oluklara sahip bu pimler, kör deliklerde bir durdurucu veya tutamağı sabitlemek için en uygun seçenektir. Paralel oluklu pimlere göre takılması daha kolaydır, ancak yüksek titreşimli uygulamalarda daha az güvenlidir.
