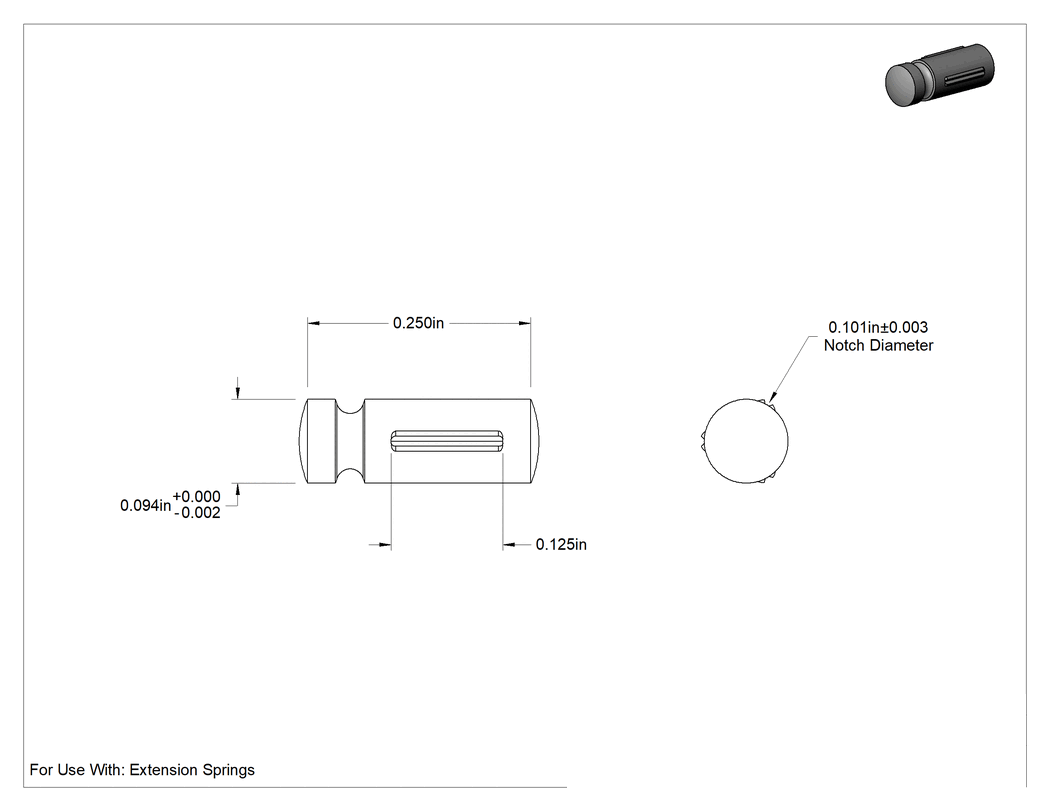

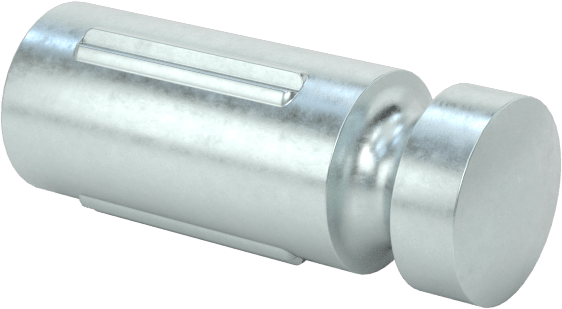

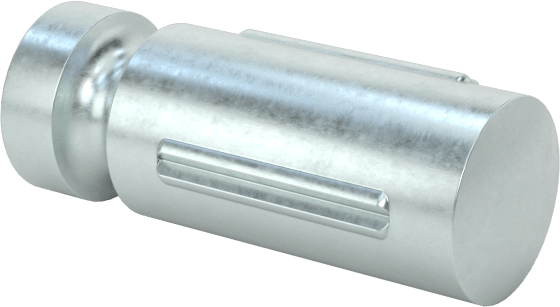

Yarım Yivli Pim, Çentikli
20 varyant (Çap, Uzunluk); ₺1.446 – ₺3.208
Yarım Yivli Pim, Çentikli, konveyörler ve robotik kollar gibi otomatik makinelerde bileşenler arasında gerilim oluşturmak için yayı yerinde sabitleyen ve yivli yapısıyla sıkı tutuş sağlayan bir bağlantı elemanıdır. Bu sayfada Çap ve Uzunluk eksenleri başta olmak üzere 20 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺1.446 – ₺3.208 aralığında değişir.
Özellikler
| Tolerans Derecesi | Standart |
| Yiv Kapsama Alanı | Kısmi |
| Bağlantı Elemanı Başlığı Tipi | Çentik |
| Yiv Konumu | Yarım |
| Malzeme | Çinko Kaplı Karbon Çelik |
| Çap | 3/32"2.38 mm |
| Uzunluk | 1/4"6.35 mm |
| Nominal | |
| Çap | 0.094"2.39 mm |
| Çap Toleransı | -0.002" ila 0"0.05 mm / 0.00 mm |
| Maksimum | |
| Çap | 0.101"2.57 mm |
| Çap Toleransı | -0.003" ila 0.003"0.08 mm / 0.08 mm |
| Yiv Tipi | Paralellik |
| Çift Kesme Kopma Mukavemeti | 850 lbf |
| Minimum Sertlik | Derecelendirilmemiştir |
| Yiv Uzunluğu | 1/8"3.17 mm |
| Uç Şekli | Yuvarlak |
| Uç Tipi | Düz |
| Birlikte Kullanım | Çekme Yayları |
| Pim Tipi | Dübeli |
| Mil Tipi | Yivli |
| Çelik Sınıfı | 12L14 Karbon Çelik |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Pimin ucundaki çentiğe bir yay yerleştirin. Konveyörler ve robotik kollar gibi otomatik makinelerde sıklıkla kullanılan pim, bileşenler arasında gerilim oluşturmak için yayı yerinde sabitler. Yivli bölüm, takıldığında sıkışarak pimi yerinde kilitler. Yivli pimler, standart çivi pimlere göre daha sıkı oturur ve hareket ve titreşimden kaynaklanan çekilmeye karşı direnç gösterir.
En iyi uyumu sağlamak için, deliğinizi gösterilen nominal çaptan biraz daha büyük açın.
Yarım Yivli — G tipi pimler olarak da bilinir.
Çinko Kaplı Karbon Çelik—Bu pimler, ara sıra neme maruz kalmaya dayanıklıdır. Ancak, hareketli parçalardan kaynaklanan sürtünme kaplamayı aşındırabileceğinden, ıslak ortamlar için ideal değildir. Paslanmaz çelik kadar korozyona dayanıklı olmasa da, daha güçlüdürler ve baskı altında deforme olmazlar.
Paralel Yiv—Şiddetli titreşim altında yerinde kalmak için konik yivli pimlerden daha sıkı oturur. Ancak, takmak için daha fazla güç gerektirirler.
