Kendi Molex Devre Kartı Konektörlerinizi Oluşturun

25 varyant (Elektrik Konektörü Bileşeni, Bileşen); ₺934 – ₺3.614

Kendi Molex Devre Kartı Konektörlerinizi Oluşturun serisi, kabloları devre kartına bağlamak için itmeli konektörler sunar. Bu ürünler, kablo sayısına uygun kutuplu fiş ve yuva seçimi ile her kablo için manşon gerektiren bağlantılar için tasarlanmıştır. Bu sayfada, Elektrik Konektörü Bileşeni ve Bileşen gibi eksen seçenekleriyle 25 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺934 – ₺3.614 aralığında değişir.

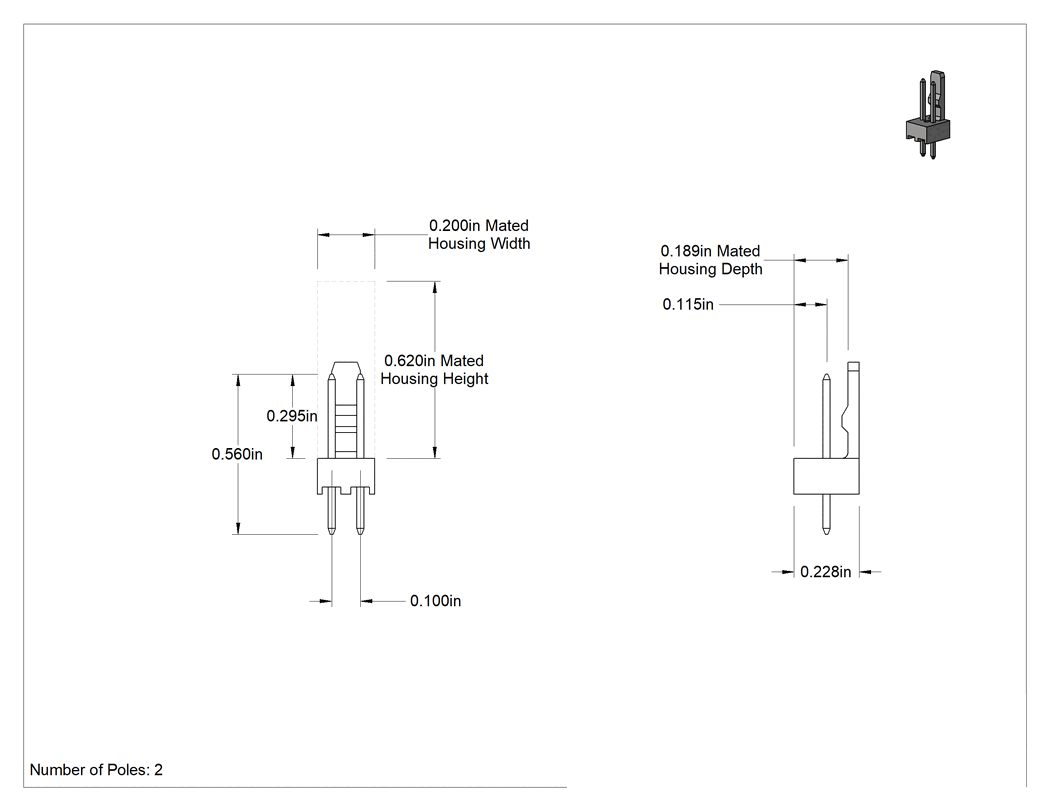

Teknik Çizim

Özellikler

Bileşen	Devre Kartı Konektörü
Elektrik Bağlantısı	Molex KK 254
Kutup Sayısı	2
Delik Merkezleri Arası Mesafe İçin	0.1"2.54 mm
Gerilim	500V AC
Akım	4 amp
Renk	Beyaz
Gövde Malzemesi	Naylon
Eşleşmiş Yuvası
Genişlik	0.2"5.08 mm
Yükseklik	0.62"15.7 mm
Derinlik	0.19"4.83 mm
Pim Malzemesi	Altın Kaplama Pirinç
Sıcaklık Aralığı	-40°C ila 79°C
Bağlantı Yöntemi	İtme Bağlantısı, Lehim
Elektrik Konektörü Bileşeni	Yuva
Cins	Erkek
Gövde Bağlantı Yöntemi	İtme Bağlantısı
Üretici	Molex
Montaj Konumu	Devre Kartı
Performans	Modüler Yapılandırılabilir
Şekil	Düz
Sinyal Türü	Kontrol, Güç
Ticari Adı	KK 254
Menşe Ülke	Hindistan

Açıklama

Bu Molex KK itmeli konektörleri kullanarak kabloları devre kartınıza bağlayın. Prototip oluşturma için iyi bir seçim olan bu konektörler, Amphenol PV konektörlerine göre sökülmesi için daha az güç gerektirir. Ancak bu, daha zorlu uygulamalarda daha az güvenli oldukları anlamına gelir.

Tam bir bağlantı için, bağlamanız gereken kablo sayısına uygun kutuplu bir fiş ve yuva seçin. Ayrıca her kablo için bir manşona ihtiyacınız olacaktır.

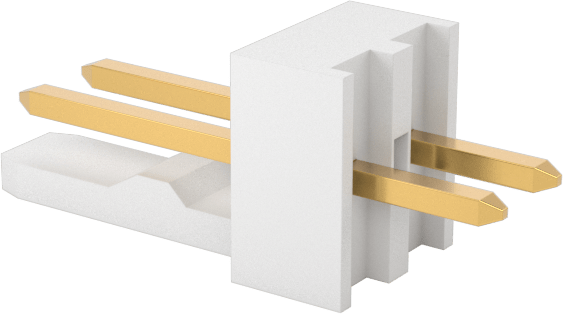

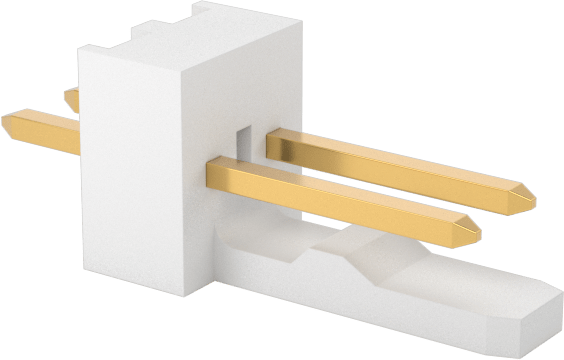

Devre Kartı Fişleri — Fişler, takıldıklarında gövdeyi güvenli bir şekilde sabitlemek için bir sürtünme klipsine sahiptir. Ayrıca, fiş ile gövdenin doğru şekilde birleşmesini sağlayan bir hizalama tırnağına da sahiptir; bu özellik, kurulum sırasında iyi bir görüş elde edemediğiniz durumlarda faydalıdır. Fişi devre kartınıza takmak için, kontakları kartın deliklerinden geçirin ve yerine lehimleyin. Pimler altın kaplama pirinçten yapılmıştır, bu nedenle kalay veya nikel kaplama pimlere göre korozyona daha dayanıklıdır. Bu, iyi ve uzun ömürlü bir elektrik bağlantısı sağlayacakları anlamına gelir.
