Yüksek Hızlı Manşonlu Lineer Rulman

Seramik astar yapısı sayesinde yüksek hızlarda hızlı ivmelenme ve yavaşlama yapabilen bu ürünler, yuvarlak uçlu şaftlarla kullanılmak üzere sabit hizalama tasarımına sahiptir. Yüksek Hızlı Manşonlu Lineer Rulman ailesinde 13 varyant bulunur; bu seri, Dış Çap ve İç Çap eksenlerinde farklı seçenekler sunar. Fiyat, seçilen kombinasyona göre ₺2.236 – ₺12.992 aralığında değişir.

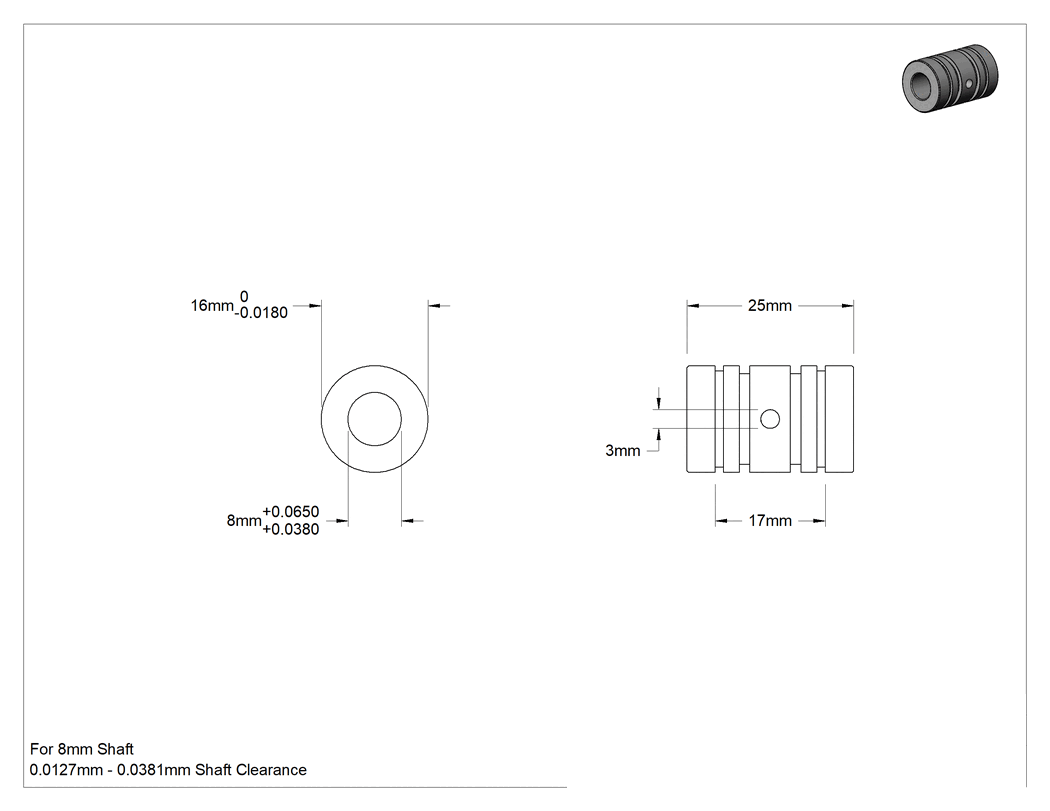

Teknik Çizim

Teknik Çizim

Dış Çap

16 mm22 mm26 mm32 mm40 mm47 mm75 mm1⁄2"5⁄8"7⁄8"1 1⁄8"1 1⁄4"

İç Çap

8.000 mm12.000 mm16.000 mm20.000 mm25.000 mm30.000 mm50.000 mm0.250"0.375"0.500"0.625"0.750"1.001"

Toplam Uzunluk

25 mm32 mm36 mm45 mm58 mm68 mm100 mm3⁄4"7⁄8"1 1⁄4"1 1⁄2"1 5⁄8"

Statik Yük Kapasitesi

1,550 lb.1,600 lb.2,950 lb.3,100 lb.4,450 lb.4,600 lb.6,100 lb.6,950 lb.8,100 lb.11,250 lb.15,800 lb.38,750 lb.935 lb.

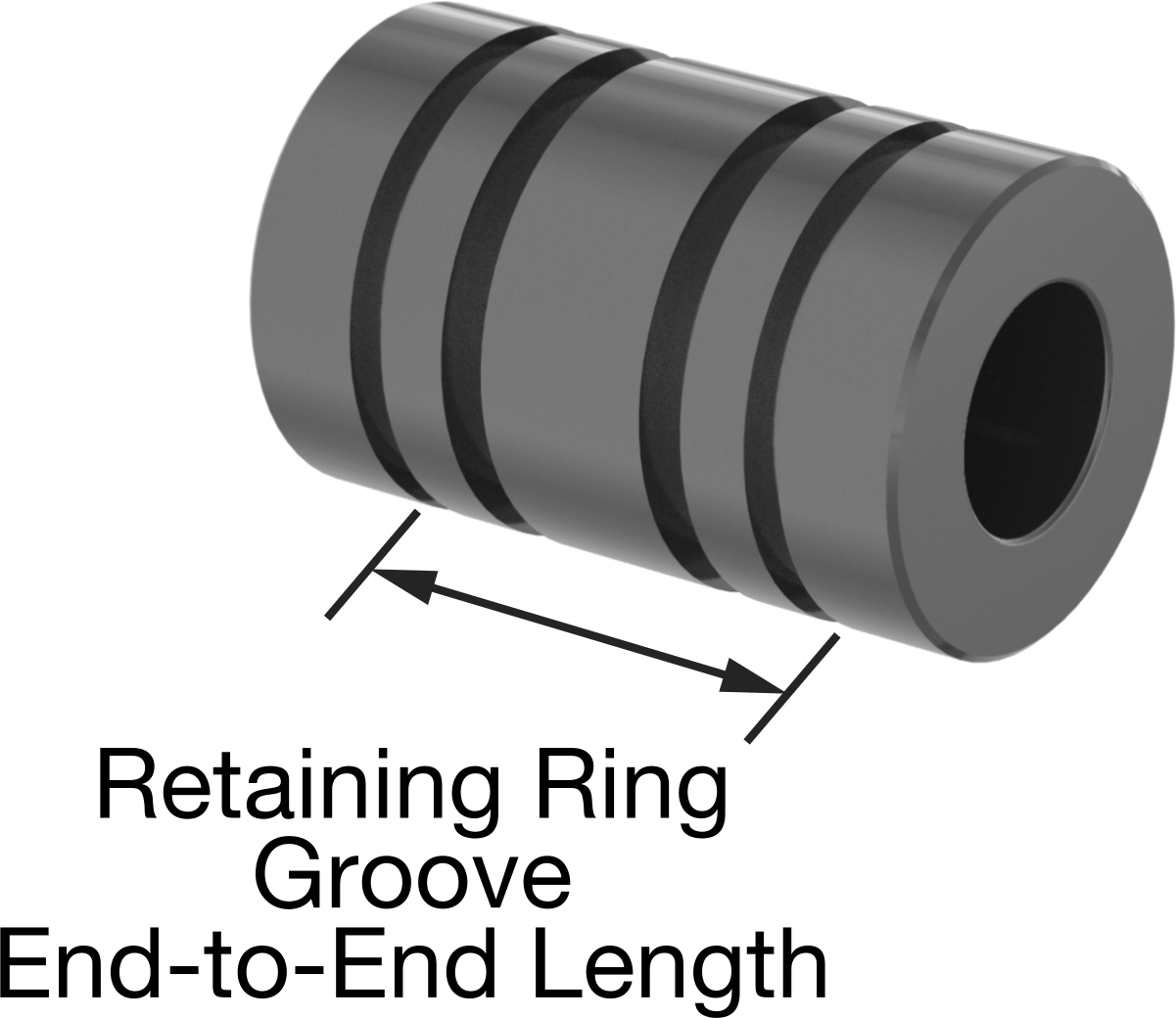

Segman Yivinin Uçtan Uca Uzunluğu

14 mm20 mm22 mm28 mm40 mm48 mm72 mm0.517"0.642"0.969"1.116"1.178"

Mil Boşluğu

0.0127 mm ila 0.0381 mm0.013 mm ila 0.05 mm0.0005"0.0008"

₺3.784 Adet

MZ-423933

Paket

Siparişe Ekle

Özellikler

Hizalama Stili	Sabit
Malzeme
Yatak	6061 Alüminyum
Astar	Seramik
Mil Çapı İçin	8 mm
Mil Boşluğu	0.0127 mm ila 0.0381 mm
Toplam Uzunluk	25 mm
Dış Çap	16 mm
Dış Çap Toleransı	-0.018 mm ila 0 mm
Gövde İç Çapı İçin	16 mm
Tespit halkası yuvalı	Evet
Segman Yivinin Uçtan Uca Uzunluğu	14 mm
Uç Contalı	Hayır
Hızda Dinamik Doğrusal Yük Kapasitesi	100 lb. @ 100 fpm
Statik Yük Kapasitesi	1,550 lb.703 kg
Sıcaklık
Minimum	-129°C
Maksimum	204°C
Mil için
Malzeme	Paslanmaz Çelik, Çelik
Pürüzsüzlük	8 μm ila 16 μm
Rulman Tipi	Düz
Minimum Mil Sertliği için
Çelik	Rockwell C60
Paslanmaz Çelik	Rockwell C60
Mil Tipi için	Yuvarlak
İç Çap	8.000 mm
İç Çap Toleransı	0.038 mm ila 0.065 mm
Doğrusal Rulman Bileşeni	Yatak
Yağlama	Gerekli
Performans	Yüksek Hız
Menşe Ülke	Amerika Birleşik Devletleri
İlgili Ürün	Segmanlar

Açıklama

Seramik astar, yüksek hızların yanı sıra hızlı hızlanma ve yavaşlamayı da mümkün kılar. Rulmanlar, yuvarlak uçlu şaftlarla kullanılmak içindir. Şaft hizasızlığının olası olmadığı uygulamalar için sabit hizalama tasarımına sahiptirler. Takmak için yatakları bir yuvaya (dahil değildir) kaydırın ve iki tutma halkası (ayrı satılır) ile sabitleyin.
