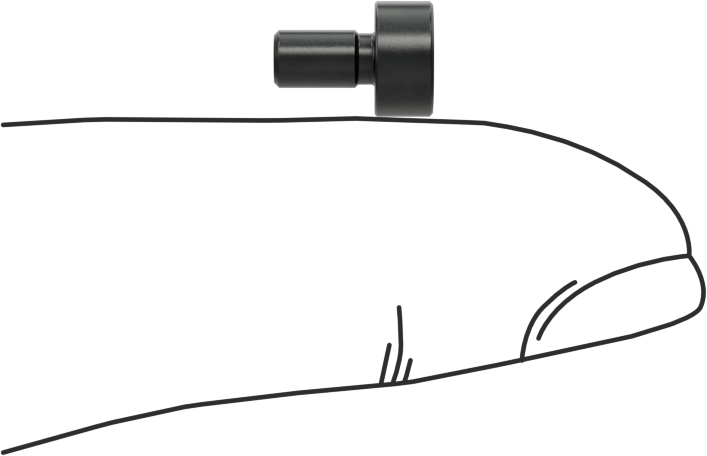

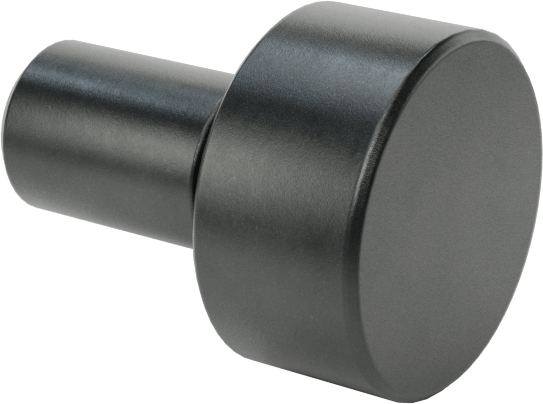

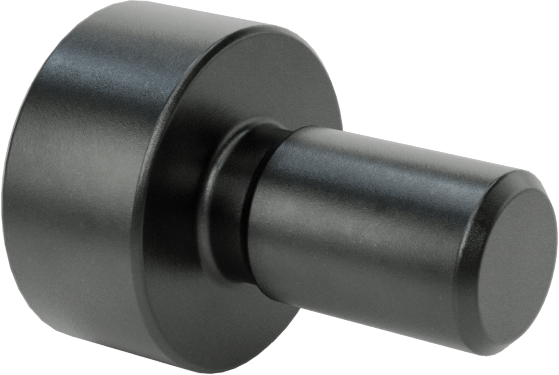

Presle Takılan Yerleştirme ve Destek Düğmesi, Çelik

Presle Takılan Yerleştirme ve Destek Düğmesi, Çelik, iş parçalarını ve fikstürleri alttan veya yandan desteklemek ve konumlandırmak için delinmiş bir deliğe bastırılarak kalıcı kurulum sağlayan dayanak düğmeleridir. Bu seri, Çap ve Uzunluk eksenleri başta olmak üzere toplam 42 varyant sunar. Fiyat, seçilen kombinasyona göre ₺640 – ₺4.158 aralığında değişir.

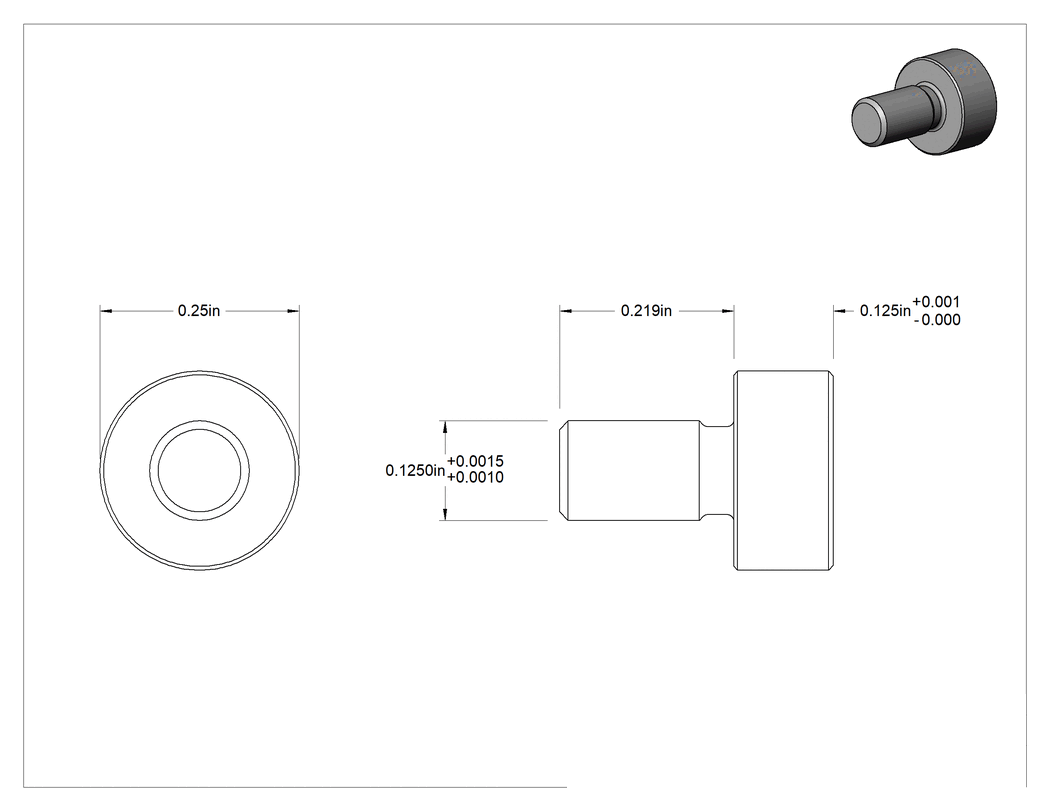

Teknik Çizim

Teknik Çizim

Çap

1⁄4"3⁄8"1⁄2"5⁄8"3⁄4"7⁄8"1"1 1⁄2"

Uzunluk

1⁄8"1⁄4"5⁄16"3⁄8"7⁄16"1⁄2"9⁄16"5⁄8"11⁄16"3⁄4"13⁄16"7⁄8"15⁄16"1"1 1⁄2"

Saplama Çapı

1⁄8"3⁄16"1⁄4"5⁄16"3⁄8"1⁄2"5⁄8"1"

Saplama Uzunluğu

7⁄32"3⁄8"15⁄32"1⁄2"5⁄8"3⁄4"1 3⁄8"

₺1.188 Paket

MZ-507756

Paket

Siparişe Ekle

Özellikler

Malzeme	Çelik
Çap	1/4"6.35 mm
Uzunluk	1/8"3.17 mm
Saplama
Çap	1/8"3.17 mm
Uzunluk	7/32"5.56 mm
Tolerans
Uzunluk	0" ila 0.001"0.00 mm / 0.03 mm
Saplama Çapı	0.001" ila 0.0015"0.03 mm / 0.04 mm
Montaj Türü	Presle Takma
Şekil	Yuvarlak
Ölçü Birimleri	İnç
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

İş parçalarını ve fikstürleri alttan veya yandan destekleyin ve konumlandırın. Bu düğmeler, kalıcı kurulum için delinmiş bir deliğe bastırılır. Dayanak düğmeleri olarak da bilinir.
