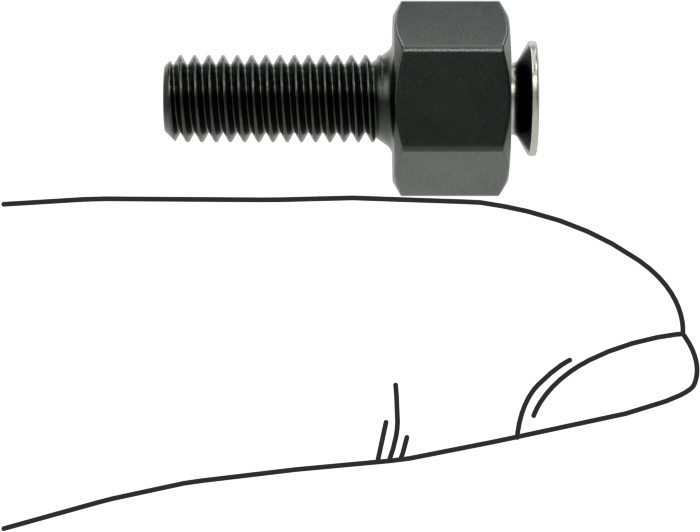

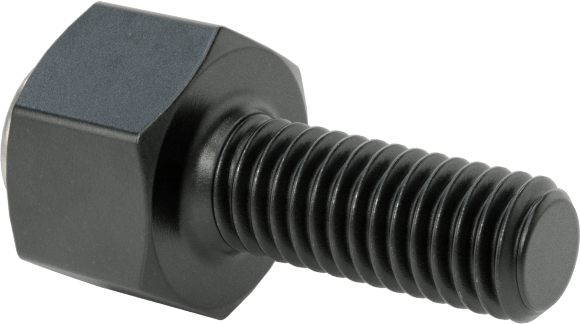

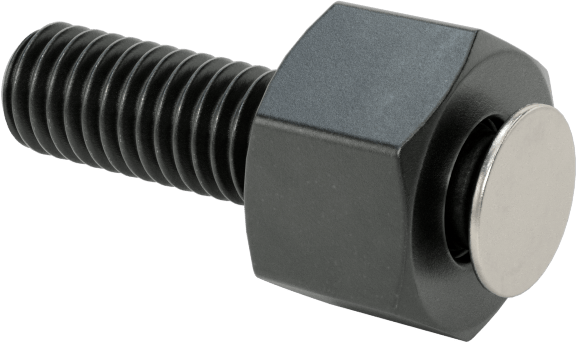

Döner Yerleştirme ve Destek Düğmesi

Döner Yerleştirme ve Destek Düğmesi, iş parçaları ve fikstürlerdeki düz olmayan ve açılı yüzeyleri desteklemek amacıyla dişli bir deliğe vidalanan dinlenme düğmeleridir. Bu sayfada Diş Boyutu ve Kafa Genişliği seçenekleriyle 8 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺5.990 – ₺10.082 aralığında değişir.

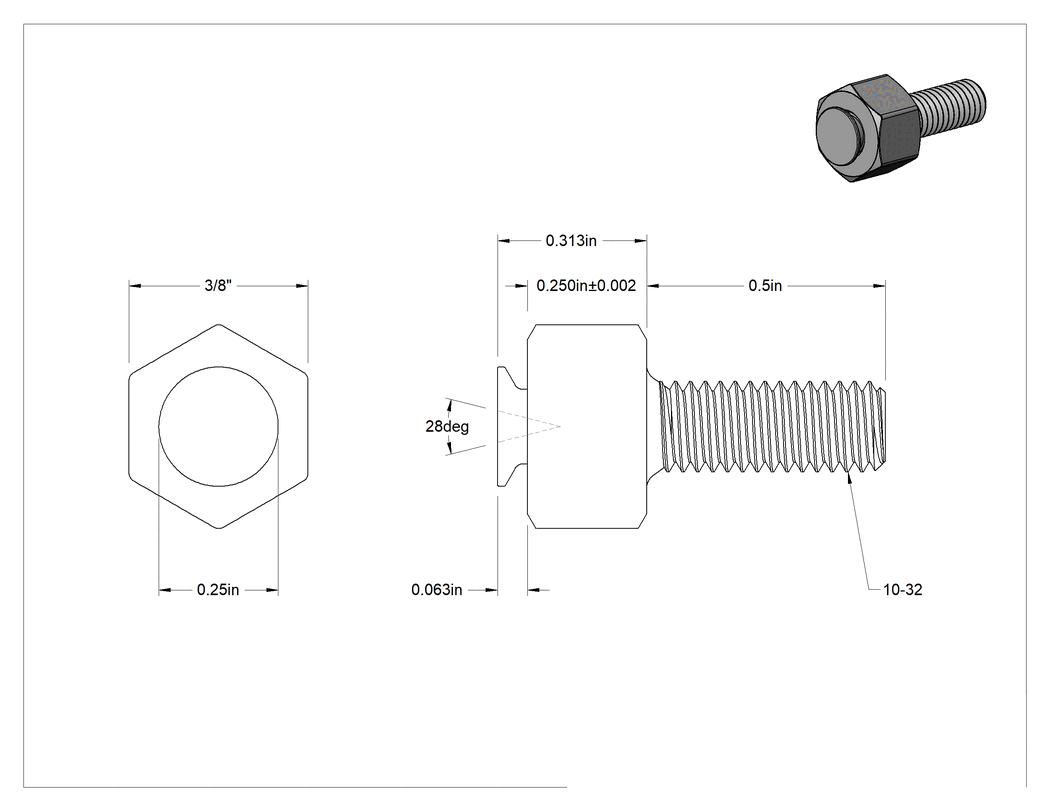

Teknik Çizim

Teknik Çizim

Diş Boyutu

10-321⁄4"-205⁄16"-183⁄8"-161⁄2"-135⁄8"-11M6M8

Kafa Genişliği

10 mm13 mm3⁄8"7⁄16"1⁄2"5⁄8"13⁄16"15⁄16"

Uzunluk

10 mm14 mm5⁄16"7⁄16"1⁄2"5⁄8"3⁄4"13⁄16"

Kafa Uzunluğu

8 mm11 mm1⁄4"5⁄16"3⁄8"1⁄2"5⁄8"11⁄16"

Diş Uzunluğu

12 mm1⁄2"1"

Yük Kapasitesi

1,150 lb.2,050 lb.2,400 lb.2,750 lb.3,400 lb.3,450 lb.5,900 lb.9,900 lb.

Uç Çapı

8 mm11 mm1⁄4"5⁄16"7⁄16"9⁄16"3⁄4"13⁄16"

Uçtan Başa Uzunluk

2 mm3 mm1⁄16"1⁄8"

Hareket Aralığı

28°32°

₺5.990 Paket

MZ-123235

Paket

Siparişe Ekle

Özellikler

Malzeme	Çelik
Uç Çapı	1/4"6.35 mm
Başlık
Uzunluk	1/4"6.35 mm
Genişlik	3/8"9.52 mm
Baş Uzunluğu Toleransı	-0.002" ila 0.002"0.05 mm / 0.05 mm
Uçtan Başa Uzunluk	1/16"1.59 mm
Uzunluk	5/16"7.94 mm
Dişler
Boyut	10-32
Uzunluk	1/2"12.7 mm
Hareket Aralığı	28°
Yük Kapasitesi	1,150 lb.522 kg
Uç Malzemesi	Paslanmaz Çelik
Montaj Türü	Dişli Saplama
Şekil	Altıgen
Ölçü Birimleri	İnç
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Dönen uç, iş parçaları ve fikstürlerdeki düz olmayan ve açılı yüzeyleri destekler. Bu düğmeler dişli bir deliğe vidalanır. Dinlenme düğmeleri olarak da bilinir.
