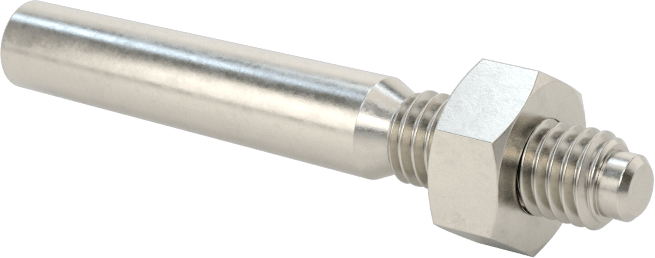

303 Paslanmaz Çelik Konik Pim
58 varyant (Diş Boyutu, Uzunluk); ₺822 – ₺29.612
303 Paslanmaz Çelik Konik Pim, bileşenleri konumlandırmak ve montajları sabitlemek amacıyla konik deliklere sığacak şekilde tasarlanmış, kenarları hafifçe yuvarlatılmış pimlerdir. Bu seri, 58 varyant sunar; seçimler Diş Boyutu ve Uzunluk eksenlerinde yapılabilir. Fiyat, seçilen kombinasyona göre ₺822 – ₺29.612 aralığında değişir.
Özellikler

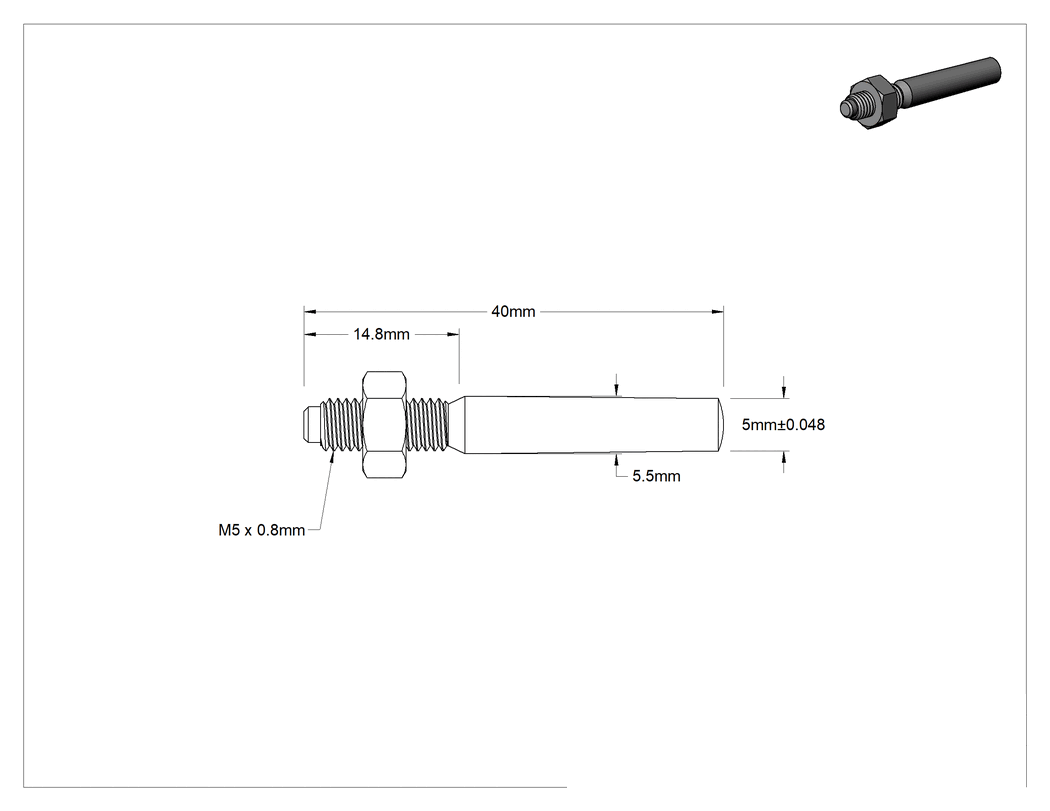

| Bağlantı Elemanı Başlığı Tipi | Dişli |
| Ölçü Birimleri | Metrik |
| Malzeme | 303 Paslanmaz Çelik |
| Küçük Uç Çapı | 5 mm |
| Küçük Uç Çapı Toleransı | -0.048 mm ila 0.048 mm |
| Uzunluk | 40 mm |
| Büyük Uç Çapı | 5.5 mm |
| Koniklik Oranı | 1:50 |
| Diş Uzunluğu | 14.8 mm |
| Diş Boyutu | M5 |
| Minimum Sertlik | Rockwell B96 |
| Kopma Mukavemeti | 34,500 psi2379 bar |
| Karşılanan Teknik Özellikler | DIN 7977, ISO 8737 |
| Uç Şekli | Yuvarlak |
| Uç Tipi | Düz |
| İçerir | Altıgen somun |
| Pasivasyon | Pasifleştirilmemiş |
| Pim Tipi | Koniklik |
| Mil Tipi | Konik |
| Menşe Ülke | Çin, Amerika Birleşik Devletleri |
Açıklama
Bu pimlerin dişleri, kör deliklerden kolayca çıkarılabilmesi için dışarı çıkıntı yapmaktadır. Pimi çıkarmak için altıgen somunu sıkın. Genellikle bileşenleri konumlandırmak ve montajları sabitlemek için kullanılan bu pimler, konik deliklere sığması için eşit bir oranda konikleşir. Sıkı bir oturuş için, inç boyutları için pim numarasıyla veya metrik boyutlar için küçük uç çapıyla eşleşen konik bir matkap ucu kullanın. Takılmasını kolaylaştırmak için kenarları hafifçe yuvarlatılmıştır.
Metrik — Metrik pimlerin uzunluğu, diş dahil toplam uzunluğu ölçer.
Kırılma Mukavemeti—Kırılma mukavemeti, pimi iki parçaya ayırmak için gereken kuvvet olan tek kesme kuvveti olarak ölçülür.
