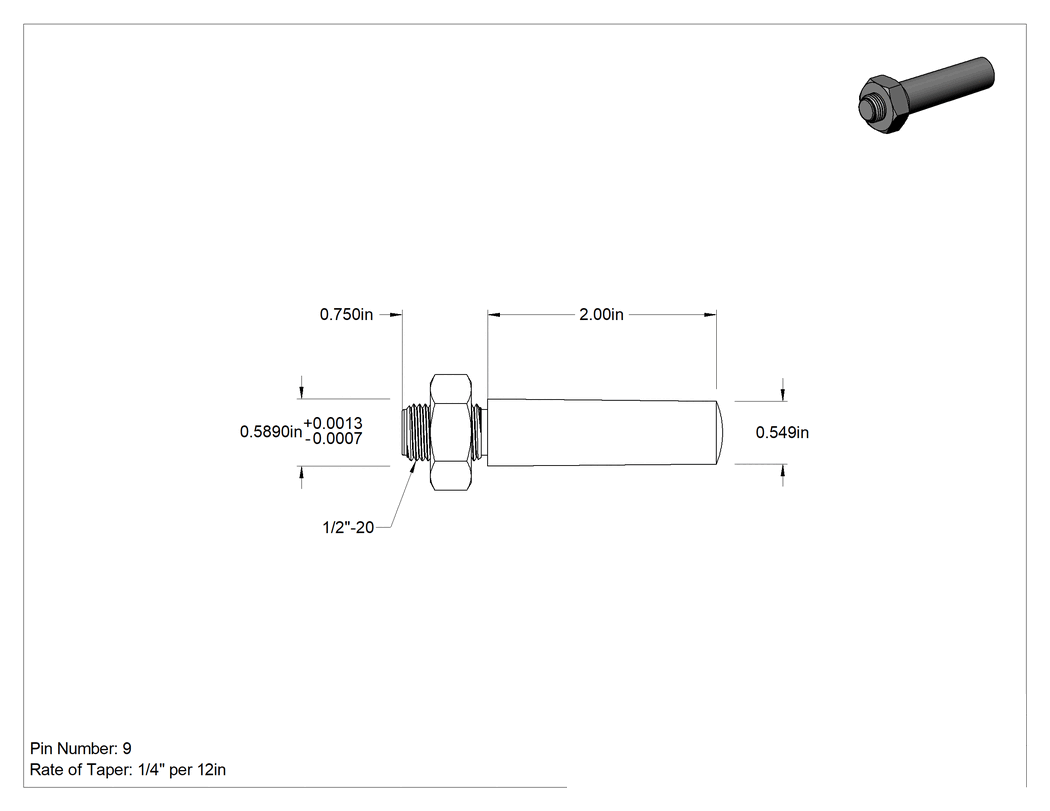

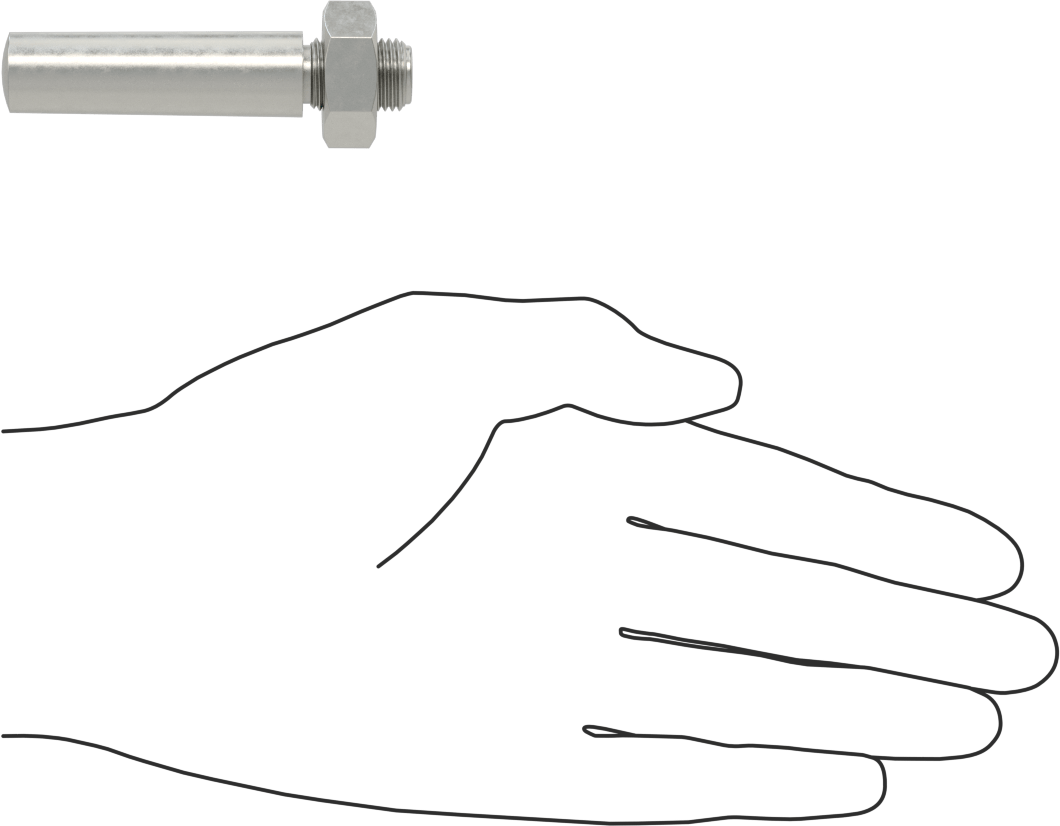

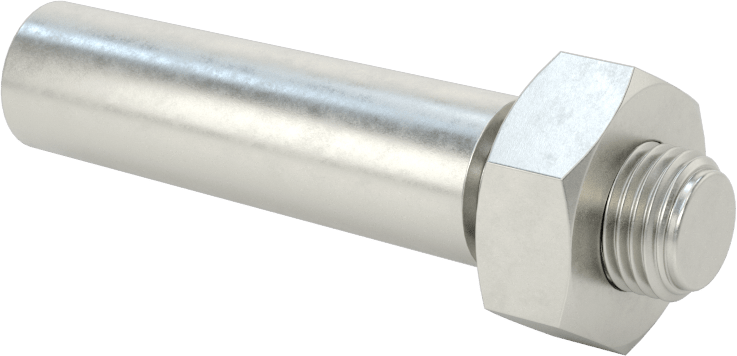

12L14 Karbon Çelik Dişli Konik Pim, Pim Numarası 9
8 varyant (Uzunluk, Küçük Uç Çapı); ₺1.190 – ₺1.846
12L14 Karbon Çelik Dişli Konik Pim, Pim Numarası 9, bileşenleri konumlandırmak ve montajları sabitlemek için kullanılan, konik deliklere sığması için konikleşen ve çıkarılması kolaylaştırılmış dişli pimlerdir. Bu sayfada Uzunluk ve Küçük Uç Çapı kombinasyonlarıyla 8 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺1.190 – ₺1.846 aralığında değişir.
Özellikler
| Bağlantı Elemanı Başlığı Tipi | Dişli |
| Ölçü Birimleri | İnç |
| Malzeme | 12L14 Karbon Çelik |
| Konik Pim Sayısı | 9 |
| Büyük Uç Çapı | 0.589"15.0 mm |
| Büyük Uç Çapı Toleransı | -0.0007" ila 0.0013"0.02 mm / 0.03 mm |
| Uzunluk | 2"50.8 mm |
| Küçük Uç Çapı | 0.549"13.9 mm |
| Koniklik Oranı | 1:48 |
| Diş Uzunluğu | 3/4"19.0 mm |
| Diş Boyutu | 1/2"-2012.7 mm |
| Minimum Sertlik | Rockwell B85 |
| Kopma Mukavemeti | 46,500 psi3206 bar |
| Uç Şekli | Yuvarlak |
| Uç Tipi | Düz |
| İçerir | Altıgen somun |
| Pim Tipi | Koniklik |
| Mil Tipi | Konik |
| Menşe Ülke | Çin, Amerika Birleşik Devletleri |
Açıklama
Bu pimlerin dişleri, kör deliklerden kolayca çıkarılabilmesi için dışarı çıkıntı yapmaktadır. Pimi çıkarmak için altıgen somunu sıkın. Genellikle bileşenleri konumlandırmak ve montajları sabitlemek için kullanılan bu pimler, konik deliklere sığması için eşit bir oranda konikleşir. Sıkı bir oturuş için, inç boyutları için pim numarasıyla veya metrik boyutlar için küçük uç çapıyla eşleşen konik bir matkap ucu kullanın. Takılmasını kolaylaştırmak için kenarları hafifçe yuvarlatılmıştır.
İnç—İnç pimler için uzunluk, pimin dişsiz uzunluğunu ölçer.
12L14 Karbon Çelik — 12L14 karbon çelik pimler iyi bir mukavemete sahiptir.
Kırılma Mukavemeti—Kırılma mukavemeti, pimi iki parçaya ayırmak için gereken kuvvet olan tek kesme kuvveti olarak ölçülür.
