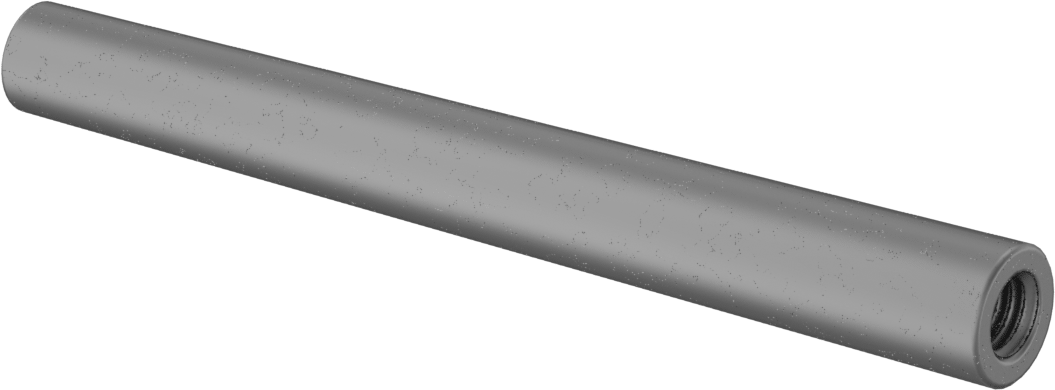

Dişli Konik Pimler, Pim Numarası 9
2 varyant (Uzunluk, Küçük Uç Çapı); ₺4.196 – ₺4.548
Dişli Konik Pimler, Pim Numarası 9, montaj sırasında yüzeyle aynı hizada duran, konik deliklere sığacak şekilde konikleşen ve bileşenleri konumlandırmak için kullanılan içten dişli pimlerdir. Bu seride Uzunluk ve Küçük Uç Çapı eksenleriyle toplam 2 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺4.196 – ₺4.548 aralığında değişir.

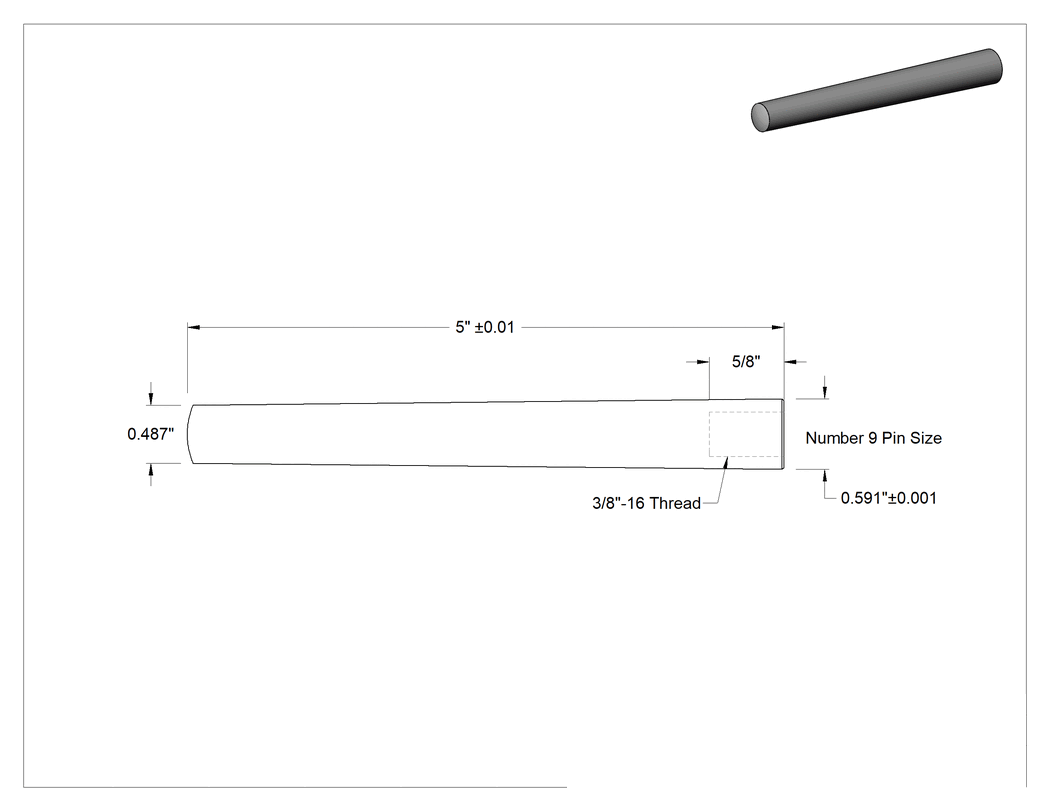

Özellikler
| Bağlantı Elemanı Başlığı Tipi | Dişli |
| Malzeme | 12L14 Karbon Çelik |
| Konik Pim Sayısı | 9 |
| Büyük Uç Çapı | 0.591"15.0 mm |
| Büyük Uç Çapı Toleransı | -0.001" ila 0.001"0.03 mm / 0.03 mm |
| Uzunluk | 5"12.70 cm |
| Küçük Uç Çapı | 0.487"12.4 mm |
| Koniklik Oranı | 1:48 |
| Diş Uzunluğu | 5/8"15.9 mm |
| Diş Boyutu | 3/8"-169.52 mm |
| Karşılanan Teknik Özellikler | ASME B18.8.2 |
| Kopma Mukavemeti | Derecelendirilmemiştir |
| Uç Şekli | Yuvarlak |
| Uç Tipi | Düz |
| Minimum Sertlik | Derecelendirilmemiştir |
| Pim Tipi | Koniklik |
| Mil Tipi | Konik |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
İçten dişli bu pimler, montajda yüzeyle aynı hizada durur. Kör delikten kolayca çıkarmak için, pime bir vida takın ve çekip çıkarın. Genellikle bileşenleri konumlandırmak ve montajları sabitlemek için kullanılan bu pimler, konik deliklere sığacak şekilde eşit bir oranda konikleşir. Sıkı bir oturuş için pim numarasıyla eşleşen konik bir matkap ucu kullanın. Takmayı kolaylaştırmak için kenarları hafifçe yuvarlatılmıştır.
12L14 Karbon Çelik — 12L14 karbon çelik pimler iyi bir mukavemete sahiptir.
ASME B18.8.2—Pimler, malzeme ve boyutlar açısından ASME B18.8.2 spesifikasyonlarına uygundur.
