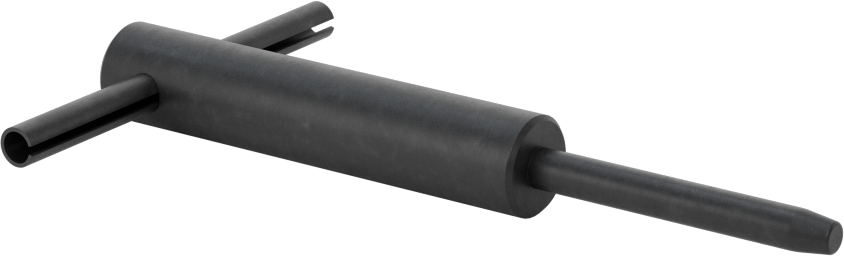

Hassas Hizalama Pimi, Kayan Tutamak Stili

Hassas Hizalama Pimi, Kayan Tutamak Stili, iki parçadaki delinmiş delikleri hassas bir şekilde hizalamak için kullanılan, L veya T pimi gibi işlev görebilen bir bağlantı elemanıdır. Bu seride 2 varyant bulunur ve Pim Çapı ile Uzunluk eksenleri ile seçenekler sunulur. Fiyat, seçilen kombinasyona göre ₺2.880 – ₺5.728 aralığında değişir.

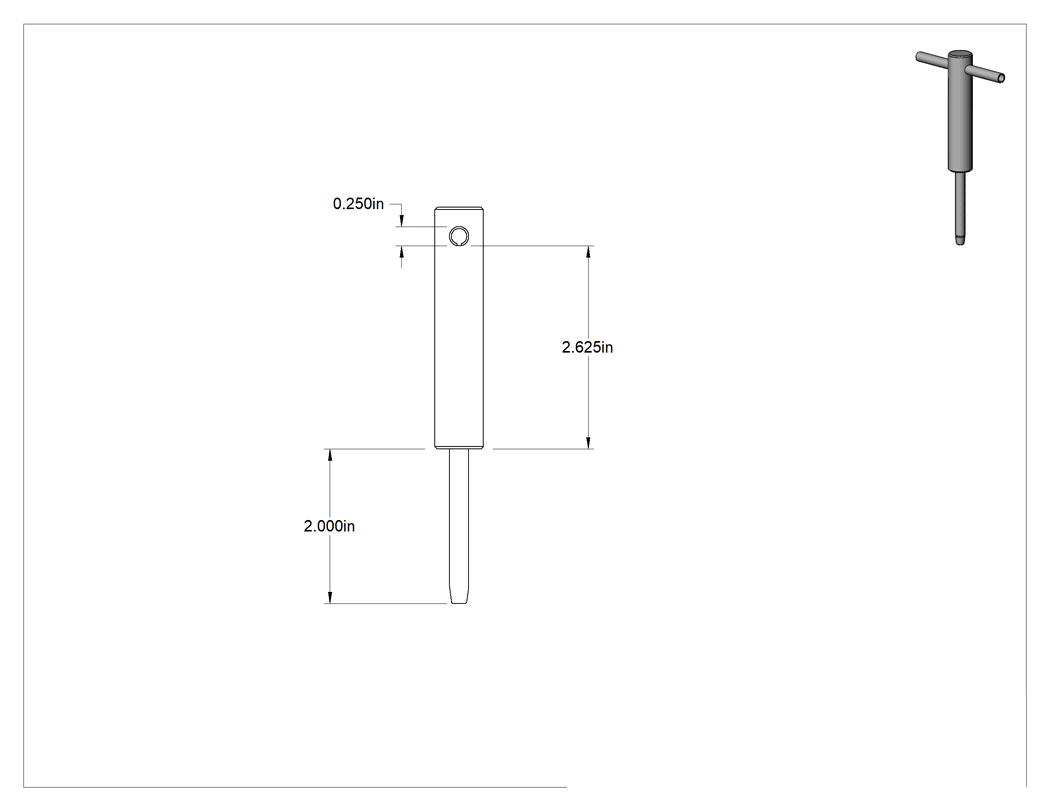

Teknik Çizim

Teknik Çizim

Pim Çapı

1⁄4"3⁄8"

Uzunluk

2"5"

₺2.880 Paket

MZ-705563

Paket

Sepete Ekle

Özellikler

Performans	Hassas
Hizalama Pimi Stili	Kayan Tutamak
Malzeme	Çelik
Pim Çapı	1/4"6.35 mm
Pim Çapı Toleransı	-0.001" ila 0"0.03 mm / 0.00 mm
Uzunluk	2"50.8 mm
Kulp
Yükseklik	1/4"6.35 mm
Uzunluk	3"76.2 mm
Sap-Omuz Uzunluğu	2 5/8"66.7 mm
Omuz Çapı	5/8"15.9 mm
Sertlik	Rockwell C58
Ölçü Birimleri	İnç
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

İki parçadaki delinmiş delikleri hassas bir şekilde hizalayın.

Kayan Tutamak — Kayan tutamak hizalama pimleri, L veya T pimi gibi kullanılabilir. Bunlar, jig pimleri olarak da bilinir.
