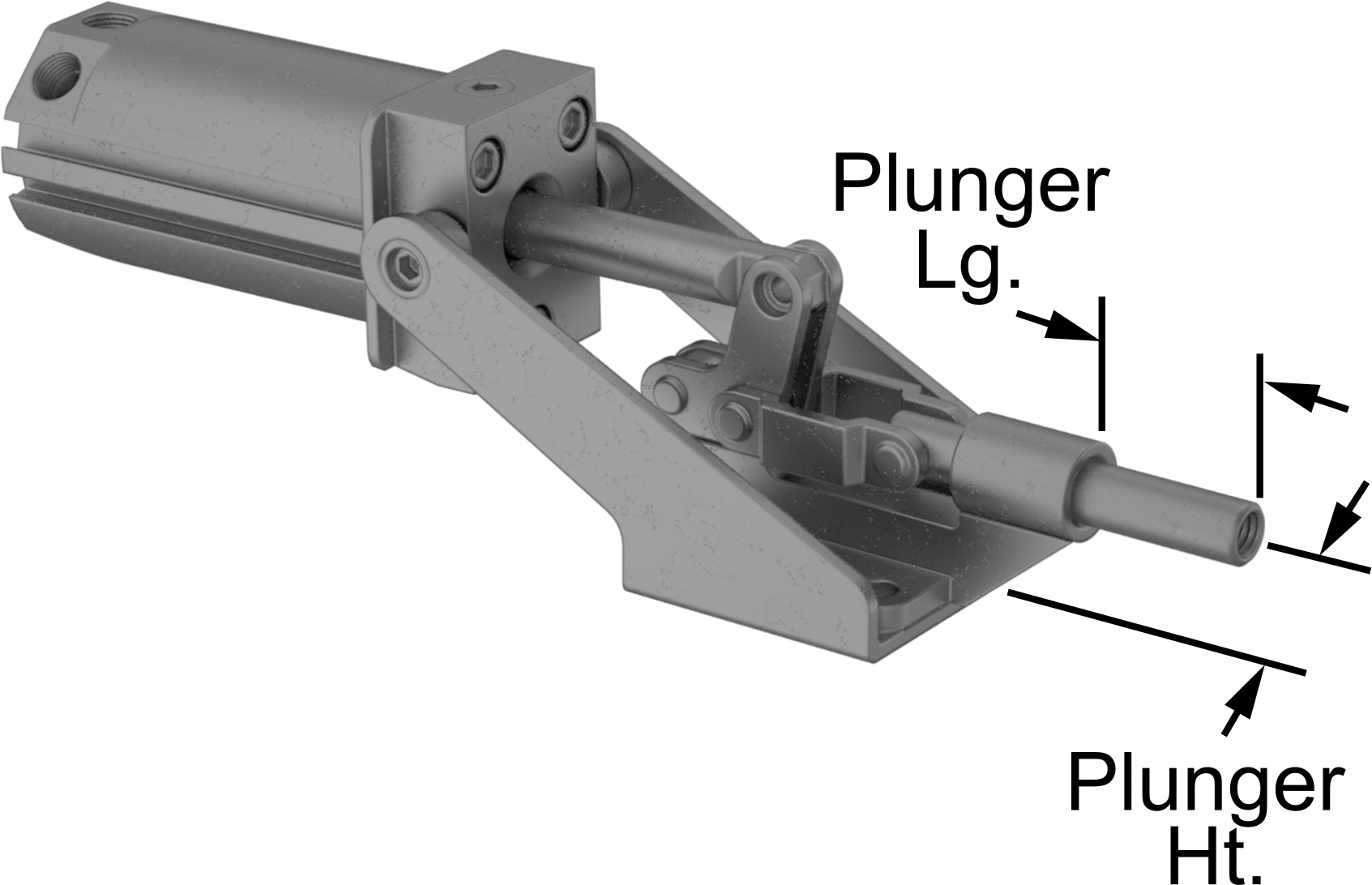

Havalı İtmeli Mandallı Kelepçe
3 varyant (Toplam Yükseklik); ₺53.352 – ₺162.930
Havalı İtmeli Mandallı Kelepçe, tekrarlayan sıkıştırma işlemlerinde iş parçasını yandan tutarak sabitler ve hava basıncı kaybında dahi tutma kapasitesini korur. Bu sayfada Toplam Yükseklik ekseninde farklı seçenekler sunan 3 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺53.352 – ₺162.930 aralığında değişir.

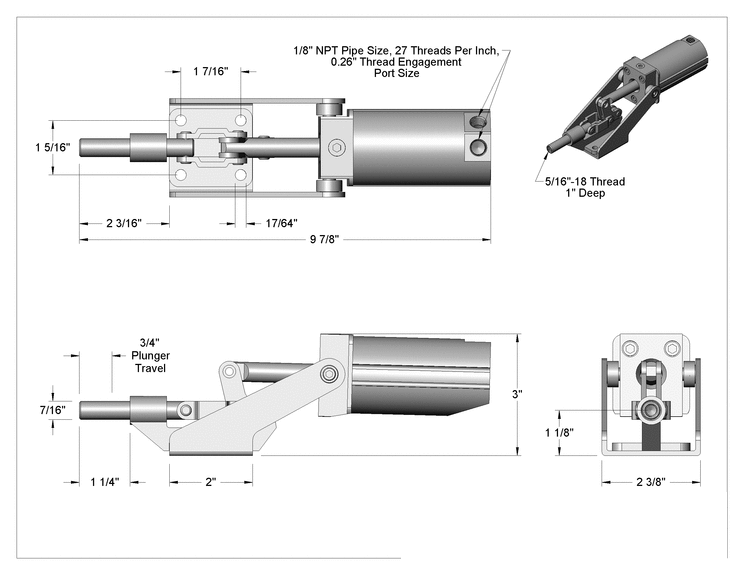

Özellikler
| Kelepçe Tipi | İtme/Çekme |
| Tutma Kapasitesi | 600 lbs.272 kg |
| Piston | |
| Uzunluk | 1 1/4"31.8 mm |
| Yükseklik | 1 1/8"28.6 mm |
| Hareket Mesafesi | 3/4"19.0 mm |
| Şekil | Yuvarlak |
| Çap | 7/16"11.1 mm |
| Ayarlanabilirlik | Sabit |
| Diş Açma | İç |
| Diş Boyutu | 5/16"-187.94 mm |
| Diş Uzunluğu | 1"25.4 mm |
| Sıkıştırıldığında | |
| Toplam Yükseklik | 3"76.2 mm |
| Toplam Uzunluk | 9 7/8"25.08 cm |
| Güç Kaynağı | Hava |
| Maksimum Hava Giriş Basıncı | 60 psi4.1 bar |
| Hava Girişi ve Çıkışı | |
| Bağlantı Tipi | Boru |
| Boru Bağlantı Tipi | Dişli |
| Boru Çapı | 1/83.17 mm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Hava Silindiri Çalıştırma | |
| Stil | Çift Etkili |
| Mekanizma | Hava Uzatma/Hava Geri Çekme |
| Sıcaklık Aralığı | -23°C ila 74°C |
| Gövde Malzemesi | Çelik |
| Montaj Türü | Vida Takma |
| Montaj Delikleri | |
| Adet | 4 |
| Çap | 17/64"6.75 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Kelepçeleme Hareketi | Sadece Basmalı |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Tekrarlayan sıkıştırma işlemleri ve üretim ortamlarında kullanın. Bu kelepçeler, piston tamamen uzatıldığında iş parçasını yandan tutacak şekilde sabitlenir. Bir giriş portundan gelen hava kelepçeyi devreye sokar, diğer giriş portundan gelen hava ise devreden çıkarır. Kelepçeler, hava basıncı kaybı durumunda bile tam nominal tutma kapasitesini korur. Dişli tutma vidaları ve diğer dişli bağlantı elemanlarını (dahil değildir) barındırabilen dişli bir pistona sahiptirler. Kelepçenin portlarını bir kontrol vanasına ve bir hava hattına bağlamak için bağlantı parçaları (dahil değildir) gereklidir.
