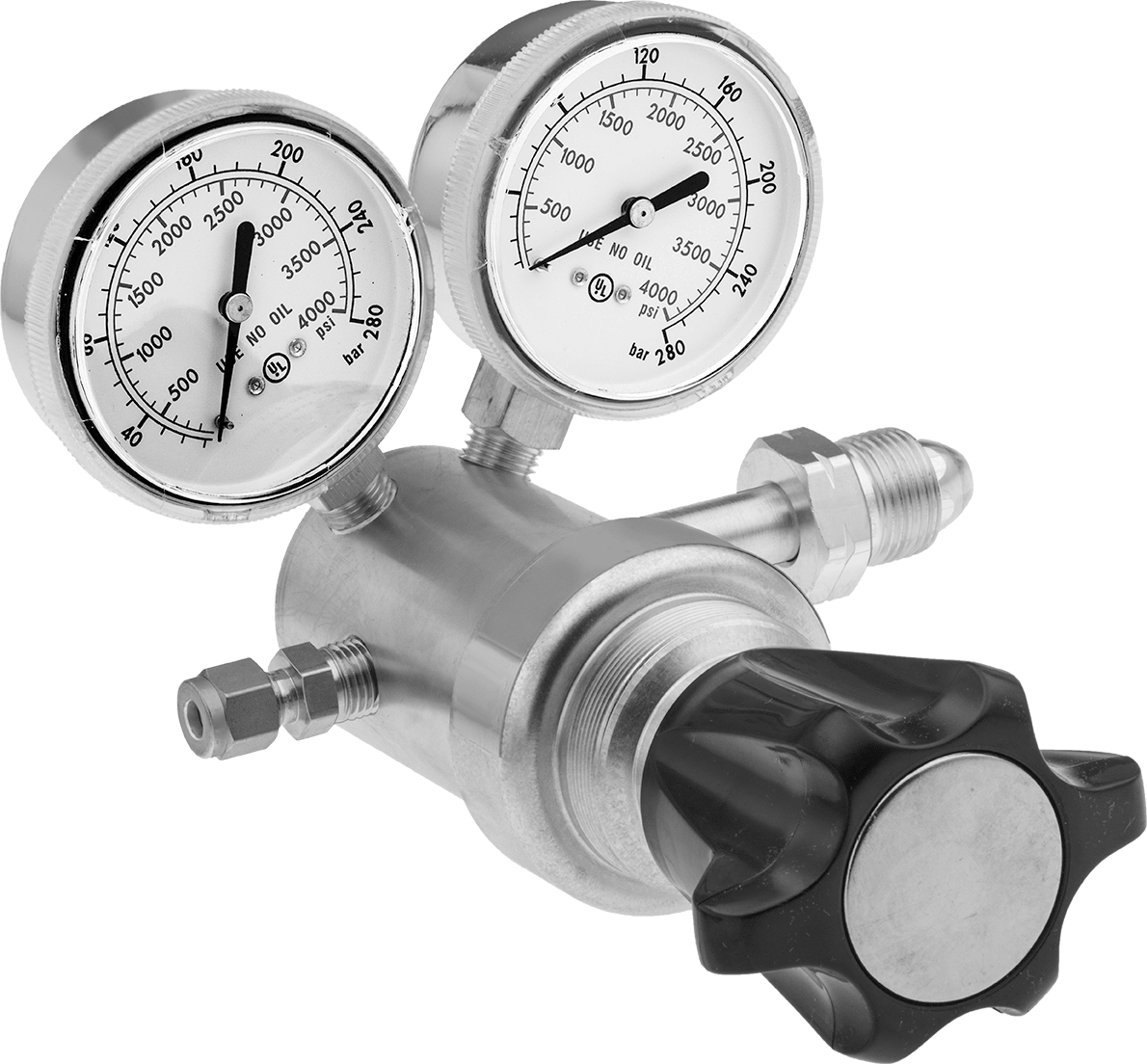

Tank Montajlı Yüksek Basınç Düzenleme Valfi, Hava ve İnert Gaz için, CGA
8 varyant (Çıkış Basıncı, Maksimum Giriş Basıncı); ₺110.356 – ₺256.436
Tank Montajlı Yüksek Basınç Düzenleme Valfi, sıkıştırılmış gaz tanklarından gelen yüksek giriş basıncını daha düşük ve sabit bir çıkış basıncına düşüren, hava ve inert gaz için tank üzerine monte bir valftir. Çıkış Basıncı eksenindeki seçeneklerle bu ailede 8 varyant sunulur; Giriş CGA Numarası da seçimi belirler. Fiyat, seçilen kombinasyona göre ₺110.356 – ₺256.436 aralığında değişir.
Özellikler
| Birlikte Kullanım | Hava için |
| Giriş | |
| Diş Boyutu | 0.965"-1424.5 mm |
| Konum | Yan |
| Bağlantı Portu | Hortum |
| Bağlantı | Dişli |
| CGA Numarası | 590 |
| Diş Tipi | NGO |
| Cins | Erkek |
| Diş Yönü | Sol Yönlü |
| Maksimum Basınç | 3,000 psi207 bar |
| Basınç Göstergesi Dahil | Evet |
| Basınç Göstergesi Okuma Aralığı | 0 psi ila 4,000 psi |
| Çıkış | |
| Boru Dış Çapı için | 1/4"6.35 mm |
| Konum | Yan |
| Bağlantı Portu | Boru |
| Bağlantı | Swagelok® |
| Cins | Dişi |
| Basınç Aralığı | 0 psi ila 1,500 psi |
| Basınç Ayarlama Yöntemi | Düğme |
| Basınç Göstergesi Dahil | Evet |
| Basınç Göstergesi Ölçüm Aralığı | 0 psi ila 3,000 psi |
| Aşama Sayısı | Tekli |
| Şekil | Düz |
| Malzeme | |
| Gövde | Pirinç |
| Conta | PCTFE |
| Diyafram | Poliüretan Kauçuk |
| Sıcaklık Aralığı | -29°C ila 49°C |
| Hassasiyet | ±2.5% |
| Çalıştırma | Basınç |
| Akış Katsayısı (Cv) | 0.08 |
| Ölçü Bağlantı Noktası | |
| Bağlantı Noktalarının Sayısı | 2 |
| Konum | Üst |
| Montaj Konumu | Tank |
| Performans | Yüksek Basınç |
| Valf | |
| Tip | Basınç Regülatörü |
| İşlev | Basınç Düzenleme |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Genellikle basınçlı kap testleri ve diğer yüksek basınçlı uygulamalar için kullanılan bu vanalar, standart tank üstü basınç düzenleme vanalarının çıkış basıncının en az yedi katını kaldırabilir. Sıkıştırılmış gaz tanklarından gelen yüksek giriş basıncını otomatik olarak daha düşük ve sabit bir çıkış basıncına düşürürler. Hepsi, sıkıştırılmış gaz tanklarına güvenli bağlantı için Sıkıştırılmış Gaz Birliği (CGA) numaralı giriş bağlantı parçalarına sahiptir. Tankınız ve diğer sistem bileşenlerinizle aynı CGA numarasına sahip bir vana seçin. Çıkış bağlantı parçaları, yüksek basınçlı hatlardaki sert metal boruların etrafında sızıntı yapmayan bir sızdırmazlık sağlayan Swagelok® markadır. Enstrümantasyon bağlantı parçaları olarak da bilinen Swagelok® bağlantı parçaları, Parker A-Lok, Gyrolok, Bilok ve Tylok bağlantı parçalarıyla uyumludur. Vanalar, çıkış basıncını izlemek için bir manometreye ve tanktan gelen giriş basıncını izlemek için bir manometreye sahiptir. Tek kademelidirler ve basıncı tek adımda düşürürler; bu da tankı boşaltırken çıkış basıncının hafifçe dalgalanmasına neden olur.
Uygulamanızın normal çalışma basıncının yaklaşık iki katı olan maksimum çıkış basıncına sahip bir vana seçin. Çalışma basıncınız, vananın maksimum çıkış basıncının %75'ini asla aşmamalıdır.
