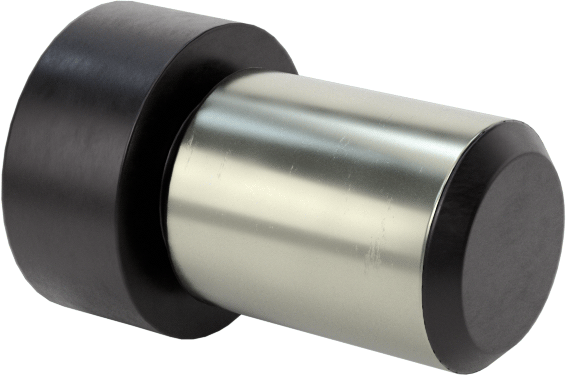

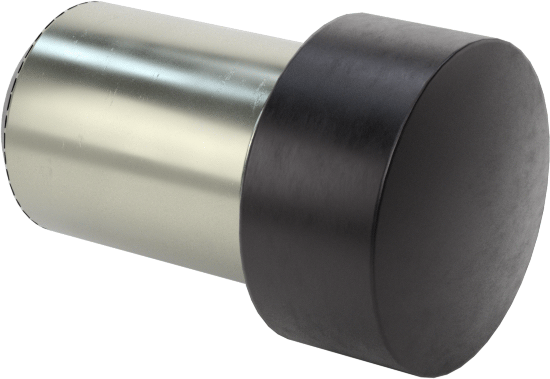

Kubbeli Başlı Yerleştirme ve Destek Düğmesi, Çelik

Kubbeli Başlı Yerleştirme ve Destek Düğmesi, Çelik, yuvarlak veya düzensiz şekilli iş parçalarını minimum temasla desteklemek için tasarlanmış, kalıcı kurulum sağlayan bir bağlama elemanıdır. Bu ürünler ailesi, Çap ve Uzunluk eksenlerinde farklı seçeneklerle toplam 14 varyant sunar. Fiyat, seçilen kombinasyona göre ₺1.120 – ₺3.784 aralığında değişir.

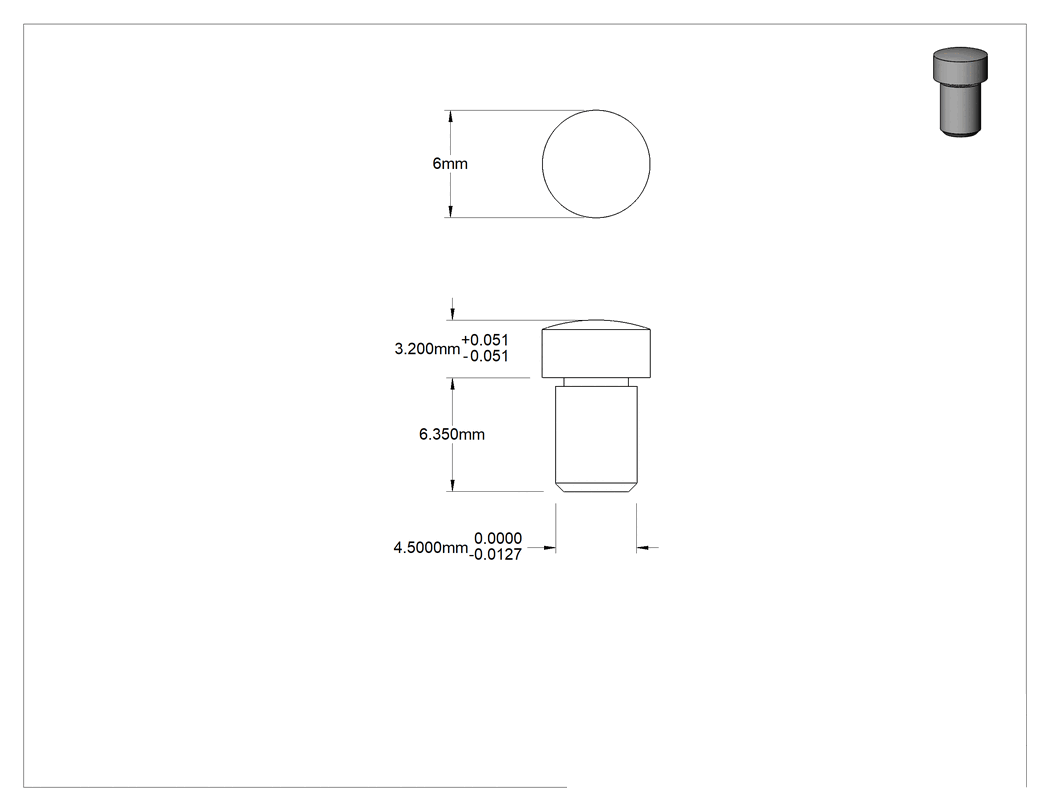

Teknik Çizim

Teknik Çizim

Uzunluk

3.2 mm4.7 mm1⁄8"3⁄16"1⁄4"3⁄8"1⁄2"5⁄8"3⁄4"1"1 1⁄4"

Çap

6 mm10 mm1⁄4"5⁄16"3⁄8"1⁄2"5⁄8"3⁄4"1"1 1⁄4"

Saplama Çapı

4.5 mm7.5 mm3⁄16"1⁄4"3⁄8"1⁄2"5⁄8"3⁄4"

Saplama Uzunluğu

6 mm8 mm1⁄4"5⁄16"3⁄8"5⁄8"3⁄4"7⁄8"

₺1.624 Paket

MZ-120701

Paket

Siparişe Ekle

Özellikler

Malzeme	Çelik
Çap	6 mm
Uzunluk	3.2 mm
Saplama
Çap	4.5 mm
Uzunluk	6 mm
Tolerans
Uzunluk	-0.051 mm ila 0.051 mm
Saplama Çapı	-0.0127 mm ila 0 mm
Montaj Türü	Presle Takma
Şekil	Yuvarlak
Ölçü Birimleri	Metrik
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Yuvarlak veya düzensiz şekilli iş parçalarını alttan veya yandan minimum temasla destekleyin. Kalıcı kurulum için saplamayı delinmiş deliğe bastırın. Dinlenme düğmeleri olarak da bilinir.
