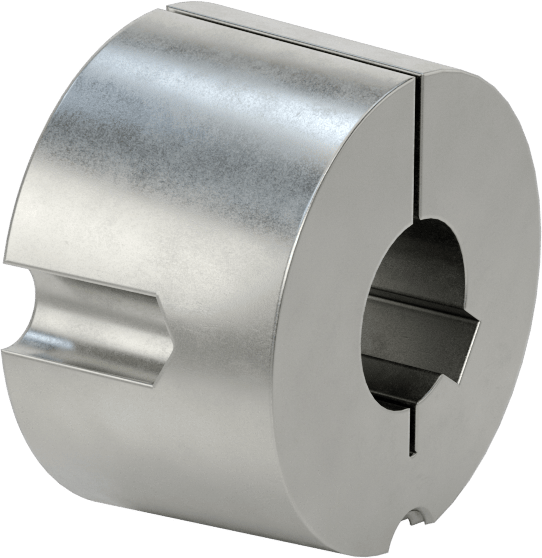

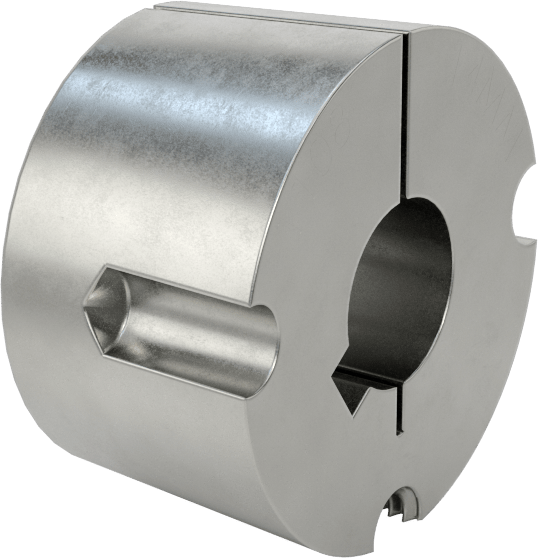

Konik Kilitli Burç, Stil 1108

Konik Kilitli Burç, Stil 1108, göbeği olmayan burçları dişli veya kasnağa gömme olarak monte ederek ince bir profil elde etmek için kullanılır ve konik kilitli dişlilerle uyumlu tasarlanmıştır. Bu ürünler, İç Çap ve Kanal Genişliği eksenleri ile toplam 14 varyant sunar. Fiyat, seçilen kombinasyona göre ₺6.148 – ₺6.486 aralığında değişir.

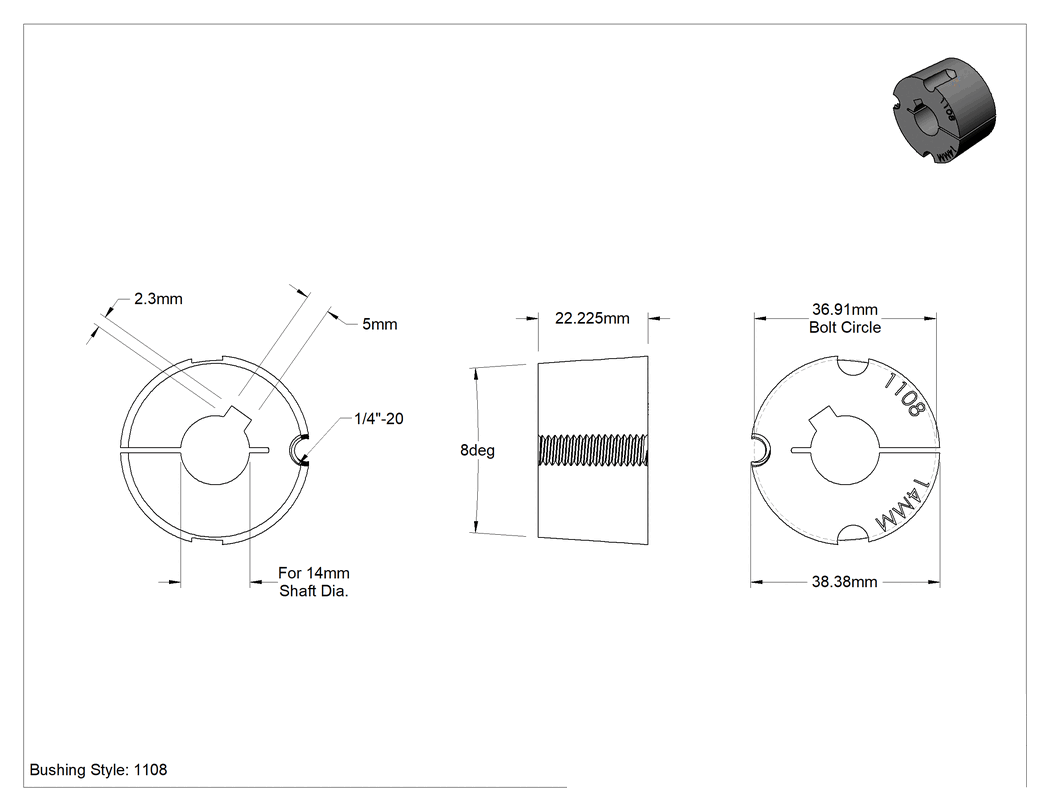

Teknik Çizim

Teknik Çizim

İç Çap

14 mm16 mm18 mm19 mm20 mm22 mm24 mm1⁄2"5⁄8"3⁄4"7⁄8"15⁄16"1"1 1⁄8"

Kanal Genişliği

5 mm6 mm8 mm1⁄8"3⁄16"1⁄4"

Toplam Genişlik

22 mm7⁄8"

Kama Kanalı derinliği

2.3 mm2.8 mm3.3 mm1⁄16"3⁄32"1⁄8"

₺6.486 Paket

MZ-370754

Paket

Siparişe Ekle

Özellikler

Malzeme	Çelik
Burç Anma Numarası	1108
Mil Çapı İçin	14 mm
Toplam Genişlik	22 mm
Kama Kanalı
Genişlik	5 mm
Derinlik	2.3 mm
Koniklik	8°
Bağlantı Elemanı Sıkma Torku	55 in·lbf
İçerir	Ayarlamalı Vidalar
Burç Tipi	Konik Kilit
Mil Tipi için	Anahtarlı
İç Çap	14 mm
Mil Montaj Tipi	Kelepçeli
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu göbeği olmayan burçları, çıkıntılı vidalar olmadan ince bir profil elde etmek için dişli veya kasnağınıza gömme olarak monte edin. Aynı burç ticaret numarasına sahip konik kilitli dişlilerle kullanılmak üzere tasarlanmıştır. Dahil edilen ayar vidalarını sıkarken, burç mili kavrar ve dişli veya kasnağınıza çeker.
