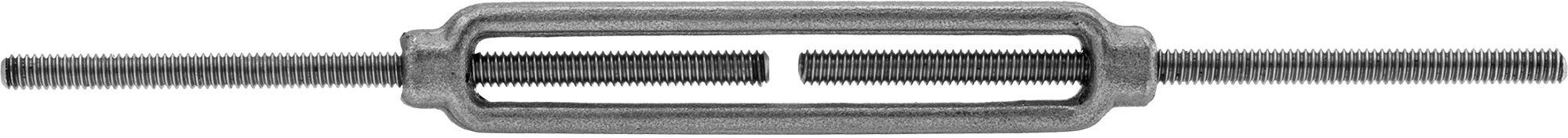

Dövme Çelik Gerdirme - Kaldırma için Değil, Dişli Saplama-Saplama

Dövme Çelik Gerdirme - Kaldırma için Değil, Dişli Saplama-Saplama, ankraj uygulamalarında düz çekme kapasitesi sunan dişli saplama somunlarıdır. Bu seri, Diş Boyutu ve Maksimum Ayar eksenleri olmak üzere toplam 16 varyant sunar. Fiyat, seçilen kombinasyona göre ₺3.260 – ₺20.312 aralığında değişir.

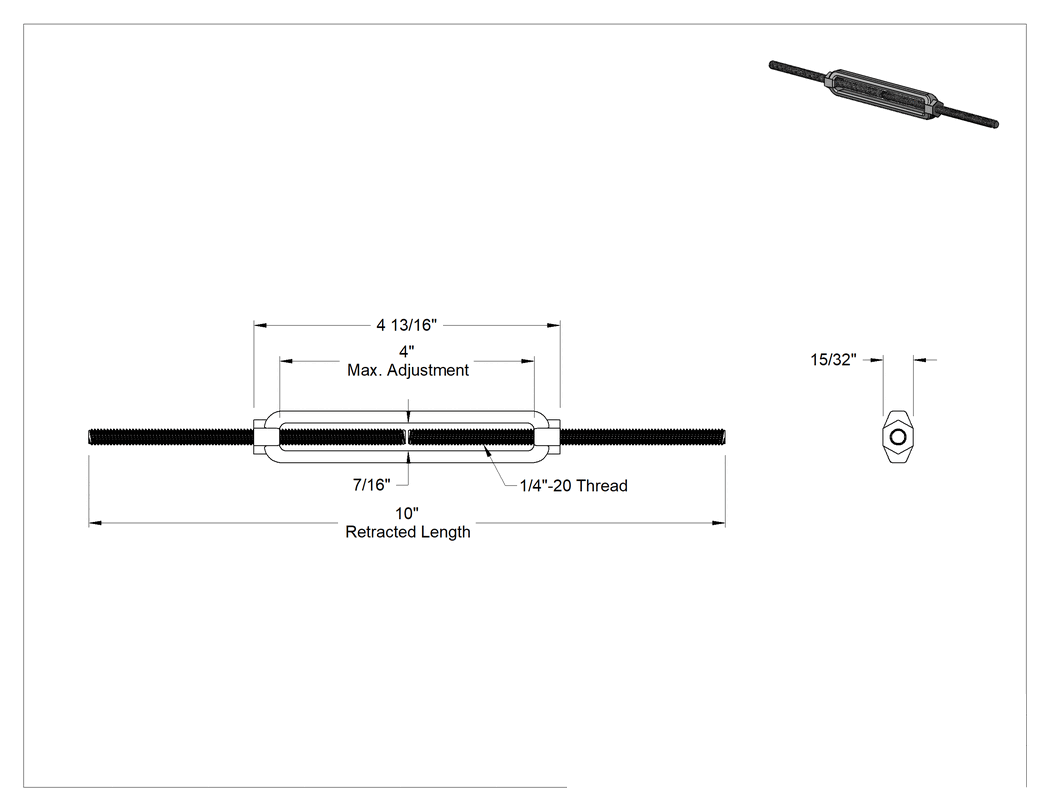

Teknik Çizim

Teknik Çizim

Diş Boyutu

1⁄4"-205⁄16"-183⁄8"-161⁄2"-135⁄8"-113⁄4"-107⁄8"-91"-81 1⁄4"-7

Maksimum Ayar

4"4 1⁄2"6"9"12"

Uzatılmış Uzunluk

14"15 1⁄2"22"23"24"25"26"28"29"34"35"37"

Geri çekilmiş uzunluk

10"11"16"17"18"19"20"22"23"25"

Ağırlık Kapasitesi

1,200 lb.2,200 lb.3,500 lb.5,200 lb.7,200 lb.9,800 lb.14,800 lb.500 lb.800 lb.

Geri Çekilmiş Saplama Uzunluğu

2 9⁄16"3 1⁄2"4"4 1⁄2"

₺3.260 Adet

MZ-202059

Paket

Siparişe Ekle

Özellikler

Gövde
İmalat	Dövme
Malzeme	Çelik
Stil	Açık
Uç Bağlantı Elemanı
Malzeme	Çelik
Tip	Dişli Saplama
Diş Yönü	Sol El, Sağ El
Ağırlık Kapasitesi	500 lb.227 kg
Geri çekilmiş uzunluk	10"25.40 cm
Maksimum Ayar	4"10.16 cm
Uzatılmış Uzunluk	14"35.56 cm
Geri Çekilmiş Saplama Uzunluğu	2 9/16"65.1 mm
Diş Boyutu	1/4"-206.35 mm
Karşılanan Teknik Özellikler	ASTM F1145 Type 1
Uygulama	Kaldırma Amaçlı Değildir
Güvenlik Faktörü	5:1
Ölçü Birimleri	İnç
Gerdirme Teli Tipi	Dişli Saplama - Saplama
Menşe Ülke	Amerika Birleşik Devletleri
İlgili Ürün	Sıkma Somunları

Açıklama

Not: Listelenen kapasiteler yalnızca düz çekme için geçerlidir.
