Dövme Galvanizli Çelik Gerdirme - Kaldırma Amaçlı Değildir, Çatal-Çatal

Dövme Galvanizli Çelik Gerdirme - Kaldırma Amaçlı Değildir, Çatal-Çatal, düz çekme yükleri için tasarlanmış, dökümden daha güçlü dövme gövdeye sahip bir ankraj elemanıdır. Bu sayfada Diş Boyutu ve Çatal İç Genişliği eksenleriyle toplam 19 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺5.536 – ₺40.478 aralığında değişir.

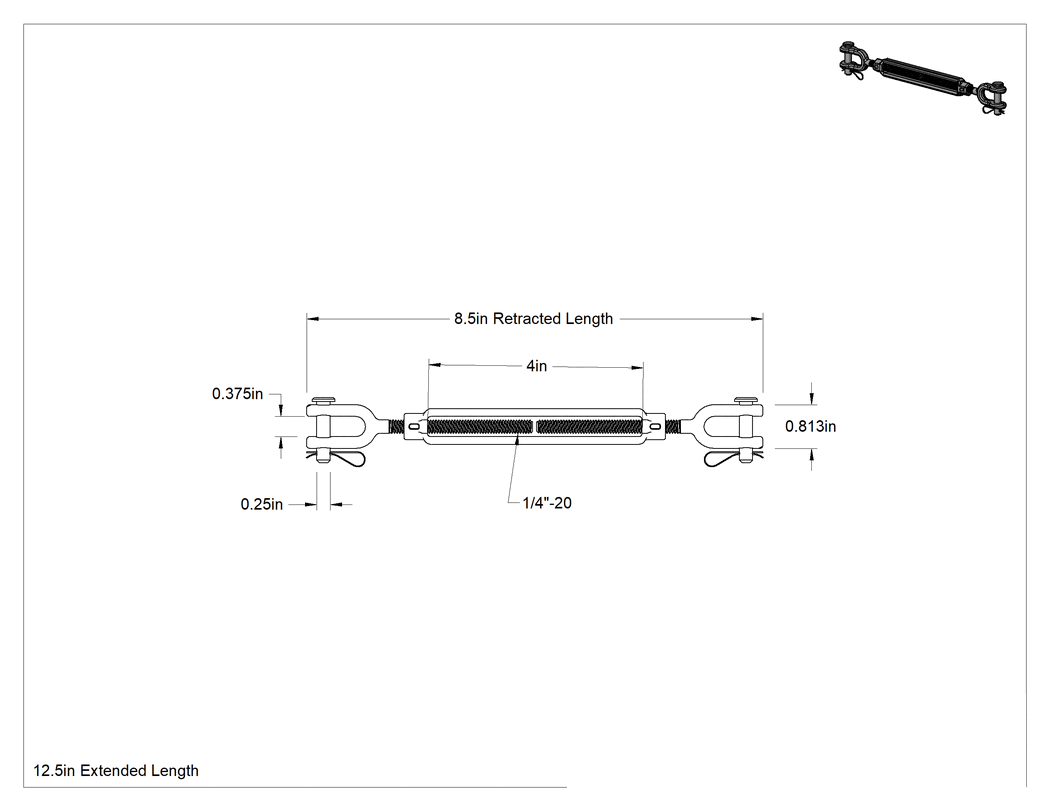

Teknik Çizim

Teknik Çizim

Diş Boyutu

1⁄4"-205⁄16"-183⁄8"-161⁄2"-135⁄8"-113⁄4"-107⁄8"-91"-8

Geri çekilmiş uzunluk

8 1⁄2"9 1⁄4"11 1⁄2"13 1⁄2"14 3⁄4"16 1⁄2"18 3⁄4"19 1⁄2"20 1⁄4"21 3⁄4"22 1⁄2"24 1⁄2"25 1⁄2"28 1⁄2"30 1⁄2"31 1⁄2"

Maksimum Ayar

4"4 1⁄2"6"9"12"18"

Çatal İç Genişliği

3⁄8"15⁄32"1⁄2"5⁄8"7⁄8"15⁄16"1 5⁄32"1 3⁄16"

Çatal Pim Çapı

1⁄4"5⁄16"7⁄16"1⁄2"5⁄8"3⁄4"7⁄8"

Uzatılmış Uzunluk

12 1⁄2"13 3⁄4"17 1⁄2"19 1⁄2"20 3⁄4"22 1⁄2"25 1⁄2"26 1⁄4"27 3⁄4"28 1⁄2"31 1⁄2"33 3⁄4"34 1⁄2"36 1⁄2"37 1⁄2"46 1⁄2"48 1⁄2"49 1⁄2"

Ağırlık Kapasitesi

1,200 lb.2,200 lb.3,500 lb.5,200 lb.7,200 lb.10,000 lb.500 lb.800 lb.

₺5.536 Adet

MZ-202275

Paket

Siparişe Ekle

Özellikler

Gövde
İmalat	Dövme
Malzeme	Galvanizli Çelik
Stil	Açık
Uç Bağlantı Elemanı
İmalat	Dövme
Malzeme	Galvanizli Çelik
Tip	Çatal
Ağırlık Kapasitesi	500 lb.227 kg
Geri çekilmiş uzunluk	8 1/2"21.59 cm
Maksimum Ayar	4"10.16 cm
Uzatılmış Uzunluk	12 1/2"31.75 cm
Çatal Pimi
Çap	1/4"6.35 mm
Kapatma Yöntemi	Kopilya
Çatal İç Genişliği	3/8"9.52 mm
Diş Boyutu	1/4"-206.35 mm
Karşılanan Teknik Özellikler	ASTM F1145 Type 1
Uygulama	Kaldırma Amaçlı Değildir
Çatal Hareketi	Sert
Güvenlik Faktörü	5:1
Ölçü Birimleri	İnç
Gerdirme Teli Tipi	Çatal-Çatal
Menşe Ülke	Amerika Birleşik Devletleri
İlgili Ürün	Sıkma Somunları

Açıklama

Not: Listelenen kapasiteler yalnızca düz çekme için geçerlidir.

Dövme Gövde—Dövme gövdeler ve bileşenler, döküm gövdeler ve bileşenlerden daha güçlüdür.

Galvanizli Çelik Gövde—Galvanizli çelik, hafif korozyon direnci için kalın bir kaplamaya sahiptir.
