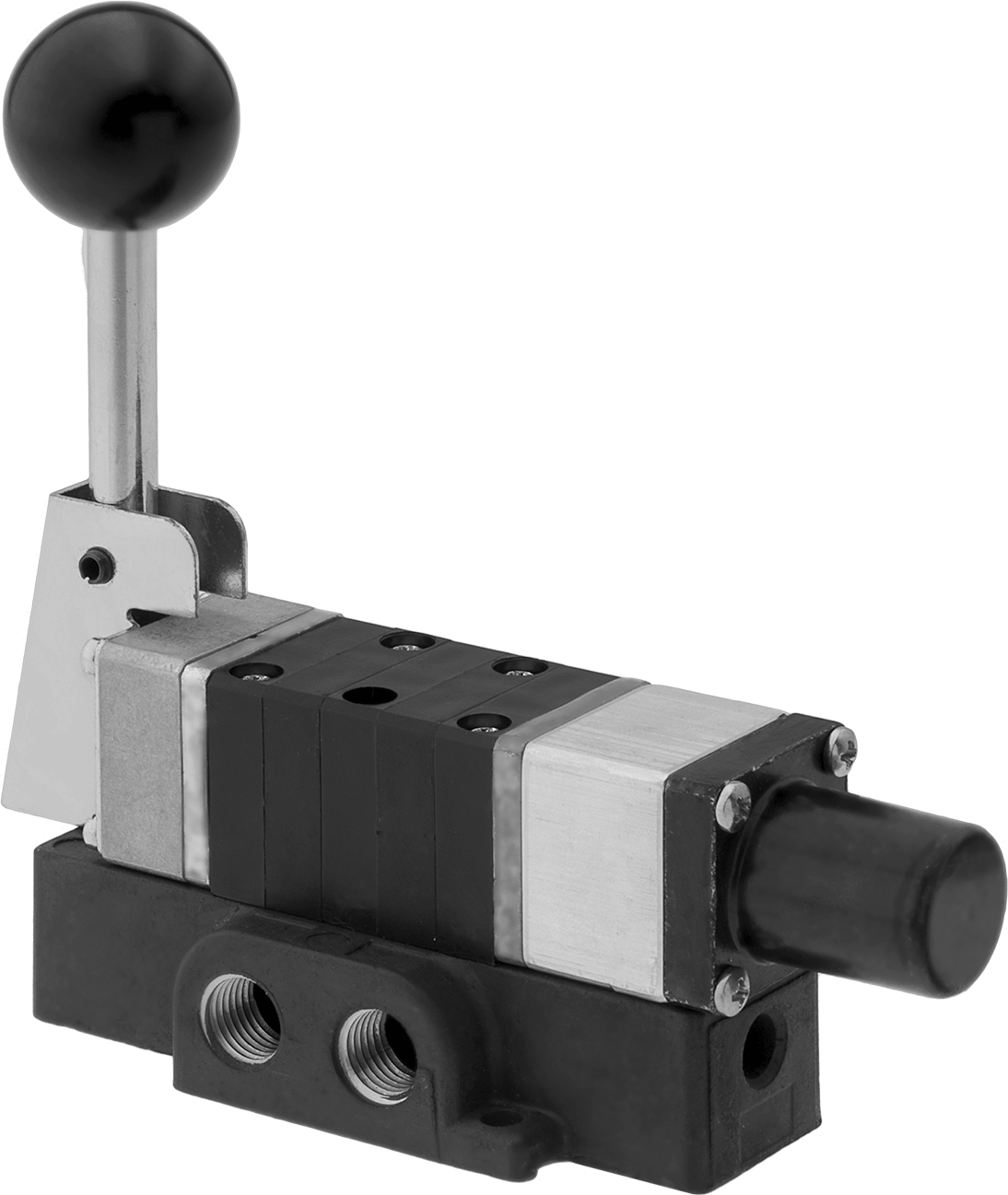

İki Eylemli Hava Yön Kontrol Valfi, Tam Kapatmalı, Yaylı Geri Dönüş
2 varyant (Montaj Türü); ₺56.804 – ₺179.610
İki Eylemli Hava Yön Kontrol Valfi, Tam Kapatmalı, Yaylı Geri Dönüş serisinde 2 varyant bulunur. Seçenekler — Montaj Türü: Vidalı, Vidalı, Panel Montajı. Fiyat, seçilen kombinasyona göre ₺56.804 – ₺179.610 aralığında değişir.
Özellikler
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Makara |
| Hava Yön Kontrol Valfi Tipi | 4-Way |
| Akış Şekli | 5/3 (Kapalı Merkez) |
| Oluşturulan Hareket Sayısı | 2 |
| Hava Silindiri Tipi | Çift Etkili |
| Çalıştırma | El |
| Geri Dönüş Tetiklemesi | Yay |
| Aktüatör Modeli | Kol |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 5 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 2 |
| Egzoz | 2 |
| Akış Konum Sayısı | 3 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/4 NPT |
| Giriş Tipi | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/4 NPT |
| Çıkış Tipi | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 1/4 NPT |
| Egzoz Tipi | Dişi |
| Maksimum Akış Hızı | 45 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.75 |
| Basınç Aralığı | 0-120 psi |
| Sıcaklık Aralığı | -29°C ila 99°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | ABS Plastik |
| Taban Malzemesi | Alüminyum |
| Toplam | |

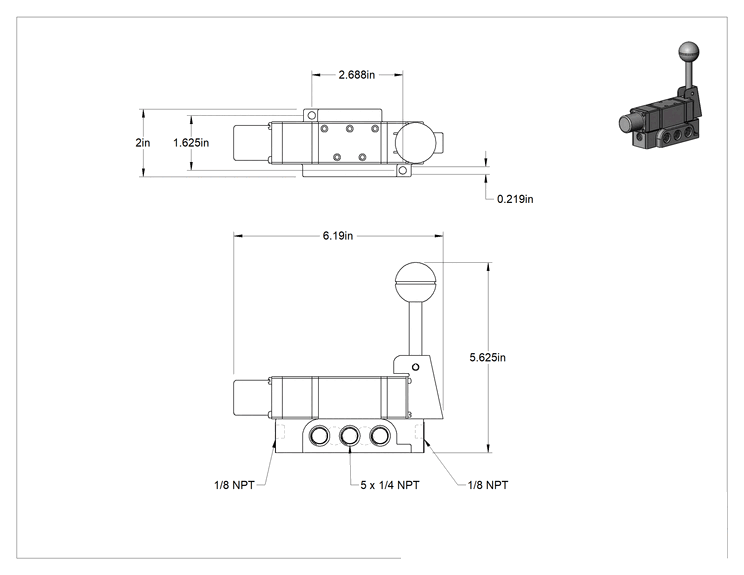

| Uzunluk | 6 1/4"15.88 cm |
| Genişlik | 2"50.8 mm |
| Yükseklik | 5 5/8"14.29 cm |
| Aktüatör Hareket Aralığı | 35° |
| Montaj Türü | Vidalı |
| Montaj Deliği Çapı | 0.22"5.59 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Bu valfler, kapalı konumda tüm portları kapatarak ekipmanı kilitli konumda durdurur ve hava basıncı ile yerinde tutar. Genellikle bir silindiri farklı hızlarda uzatmak ve geri çekmek için kullanılan bu valfler, iki hareket oluşturur ve iki egzoz portuna sahiptir; bu sayede her bir egzoz portuna bir akış kontrol valfi takarak her hareketin hızını kontrol edebilirsiniz. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını egzoza yönlendirerek hareket oluşturur. 4 yollu ve 5/3 kapalı merkezli valfler olarak da bilinir.
Yaylı geri dönüşlü vanalar, aktüatörü bıraktığınız anda orijinal konumlarına geri döner.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
