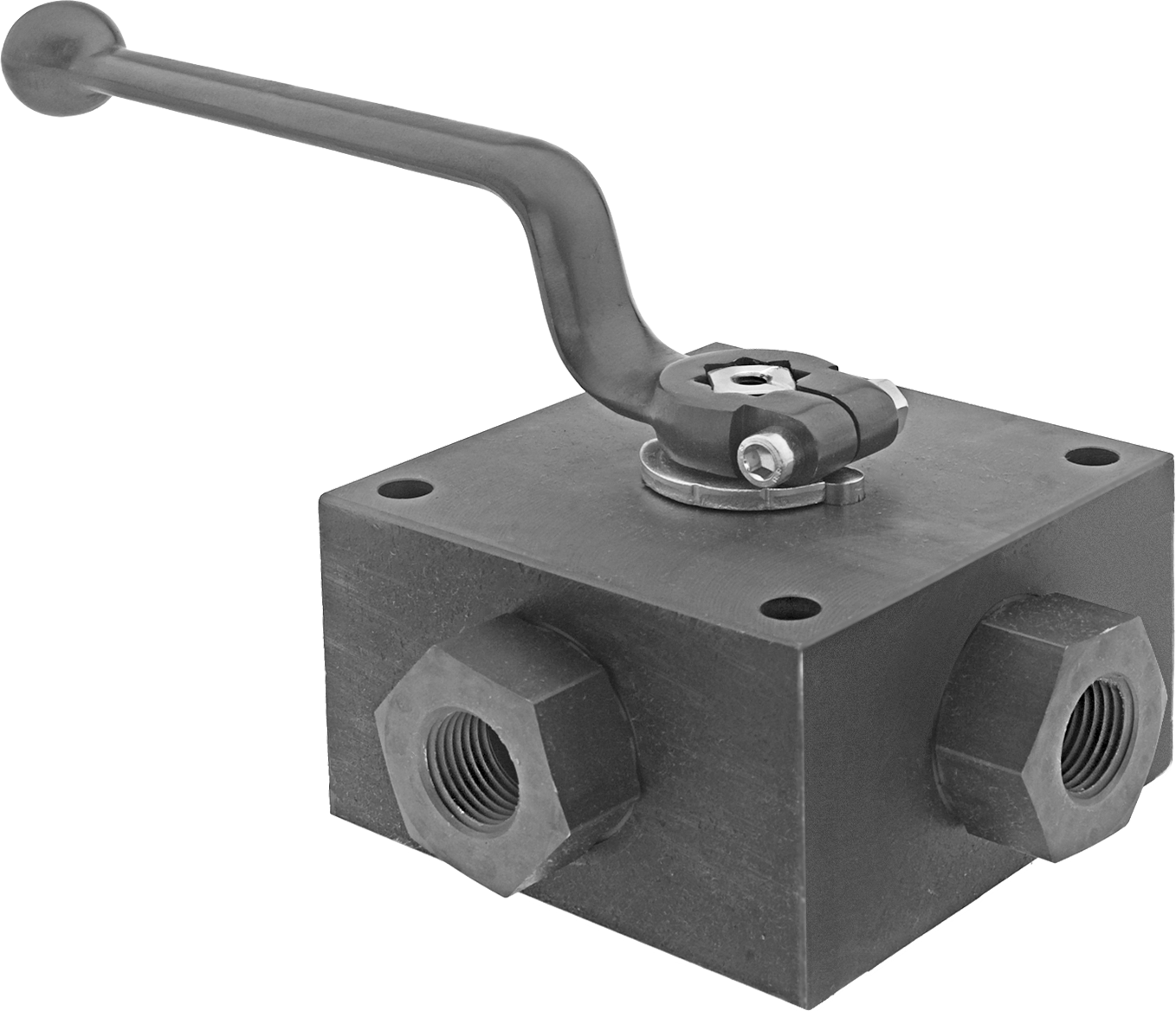

Yön Kontrolü Hat Üstü Hidrolik Valf

Yön Kontrolü Hat Üstü Hidrolik Valf, kolu çevirerek bağlantı noktaları arasındaki akışı yönlendirir ve standart bağlantı noktası sayesinde akışı hafifçe kısıtlar. Bu aile Boru Çapı ve Maksimum Basınç eksenlerinde olmak üzere 4 varyant sunar. Fiyat, seçilen kombinasyona göre ₺58.626 – ₺196.780 aralığında değişir.

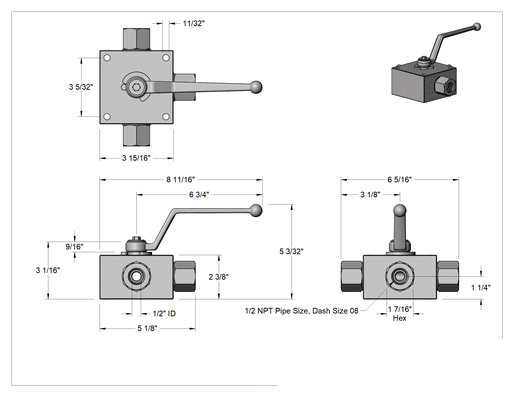

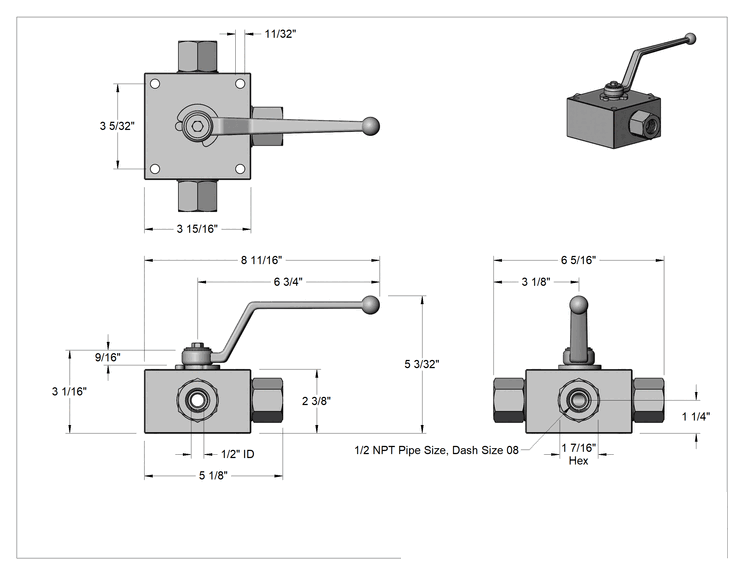

Teknik Çizim

Teknik Çizim

Boru Çapı

1⁄21⁄43⁄43⁄8

Maksimum Basınç

4,500 psi5,800 psi7,200 psi

Dash Boyutu

04060812

Genişlik

3 5⁄8"4 1⁄16"5 1⁄8"6 5⁄16"

₺149.276 Adet

MZ-292258

Paket

Siparişe Ekle

Özellikler

Birlikte Kullanım	Hidrolik Sıvısı
Valf İşlevi	Yön Kontrolü
Hidrolik Yön Kontrol Valfi Tipi	Üç yönlü
Hidrolik Yön Kontrol Valfi Akış Şeması	3/2
Akış Konum Sayısı	2
Çalıştırma	Manuel
Basınç Bağlantısı — NPT
Boru Çapı	1/212.7 mm
Diş Tipi	NPT
Cins	Dişi
Dash Boyutu	08
Bağlantı Noktası Türü	Standart
Bağlantı Noktalarının Sayısı	1
Tank Bağlantısı — NPT
Boru Çapı	1/212.7 mm
Diş Tipi	NPT
Cins	Dişi
Dash Boyutu	08
Bağlantı Noktası Türü	Standart
Bağlantı Noktalarının Sayısı	1
Çalışma Bağlantısı — NPT
Boru Çapı	1/212.7 mm
Diş Tipi	NPT
Cins	Dişi
Dash Boyutu	08
Bağlantı Noktası Türü	Standart
Bağlantı Noktalarının Sayısı	1
Toplam Bağlantı Noktası Sayısı	3
Maksimum Akış Hızı	Derecelendirilmemiştir
Maksimum Basınç	5,800 psi400 bar
Gövde Malzemesi	Çelik
Conta Malzemesi	Asetal Plastik, Floroelastomer Kauçuk
Bilye Malzemesi	Krom Kaplı Çelik
Sap Tipi	Kol
Toplam
Uzunluk	8 11/16"22.07 cm
Genişlik	6 5/16"16.03 cm
Yükseklik	5 3/32"12.94 cm
Bağlantı Noktası Arası Uzunluk	6 5/16"16.03 cm
Montaj Deliği Çapı	11/32"8.73 mm
Sıcaklık Aralığı	-18°C ila 100°C
Valf Tipi	Bilye
Menşe Ülke	Almanya

Açıklama

Kolu çevirerek bağlantı noktaları arasındaki akışı yönlendirin. Tüm vanalar standart bağlantı noktasına sahiptir, bu nedenle akışı hafifçe kısıtlarlar.

NFPA şemalarında P basınç kaynağını, T tankı ve A çalışma portunu temsil eder.
