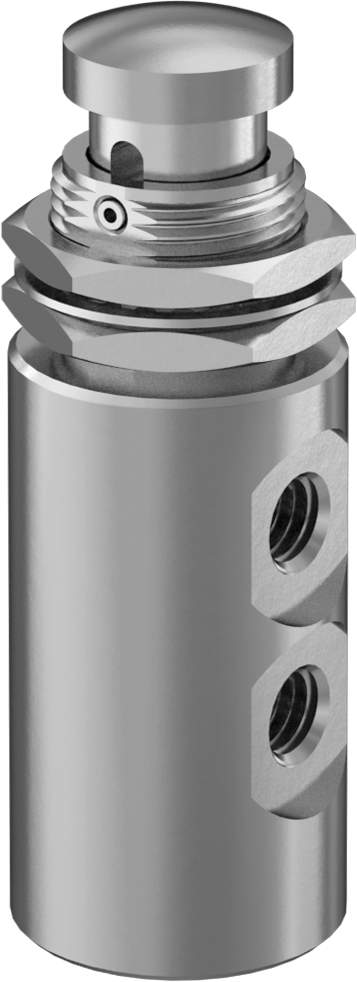

Tek Etkili Hava Yön Kontrol Valfi, Yaylı Geri Dönüşlü
2 varyant (Aktüatör Modeli); ₺15.910 – ₺16.184
Tek Etkili Hava Yön Kontrol Valfi, Yaylı Geri Dönüşlü, pnömatik sistemlerde aktüatöre manuel kumanda ile tek yönlü hareket kazandırır ve bırakıldığında yay yardımıyla başlangıç konumuna döner. Bu sayfada Aktüatör Modeli ekseninde düğme ve toggle anahtarı olmak üzere 2 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺15.910 – ₺16.184 aralığında değişir.
Özellikler
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Poppet |
| Hava Yön Kontrol Valfi Tipi | 3 Yollu |
| Akış Şekli | 3/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Oluşturulan Hareket Sayısı | 1 |
| Hava Silindiri Tipi | Tek Etkili |
| Çalıştırma | El |
| Geri Dönüş Tetiklemesi | Yay |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 1 |
| Egzoz | 1 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 10-32 UNF |
| Giriş Tipi | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 10-32 UNF |
| Çıkış Tipi | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 10-32 UNF |
| Egzoz Tipi | Dişi |
| Maksimum Akış Hızı | 16.2 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.25 |
| Basınç Aralığı | 0-125 psi |
| Sıcaklık Aralığı | -29°C ila 71°C |
| Vakum Değeri | 26 in. Hg |
| Gövde Malzemesi | 303 Paslanmaz Çelik |
| Aktüatör Modeli | Düğme |
| Toplam | |

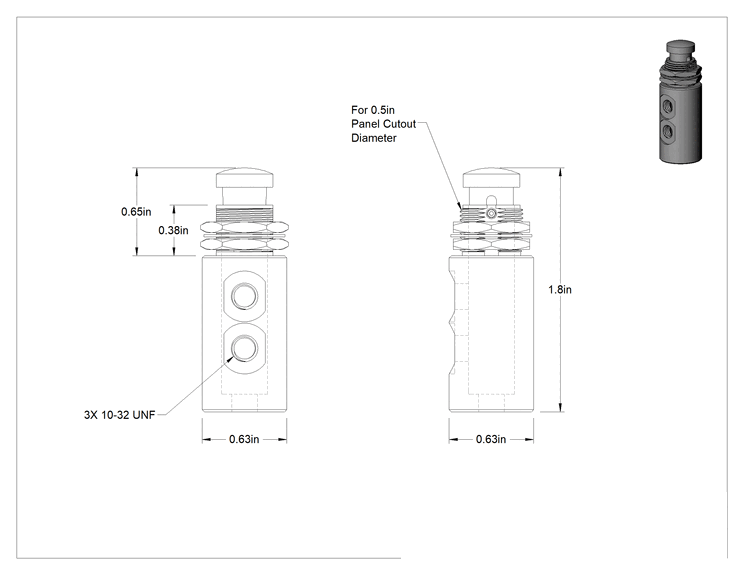

| Uzunluk | 5/8"15.9 mm |
| Genişlik | 5/8"15.9 mm |
| Yükseklik | 1 7/8"47.6 mm |
| Montaj Türü | Panel Montajı |
| Panel Açıklığı İçin | |
| Çap | 1/2"12.7 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Bu vanaları, aktüatörü iterek veya çevirerek manuel olarak kontrol edin. 3 yollu veya 3/2 vanalar olarak da bilinen bu vanalar, bir silindirin uzaması gibi tek bir hareket gerçekleştirir. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını dışarı atarak hareket oluştururlar. Kapalı konumda, sistemdeki hava basıncını boşaltarak ekipmanın sıfırlanmasını sağlar ve böylece hareketin tekrarlanabilmesini sağlar.
Normalde kapalı olan valfler, çalıştırılana kadar hava akışını engeller. Yaylı geri dönüşlü valfler, aktüatörü bıraktığınız anda başlangıç konumuna geri döner.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
