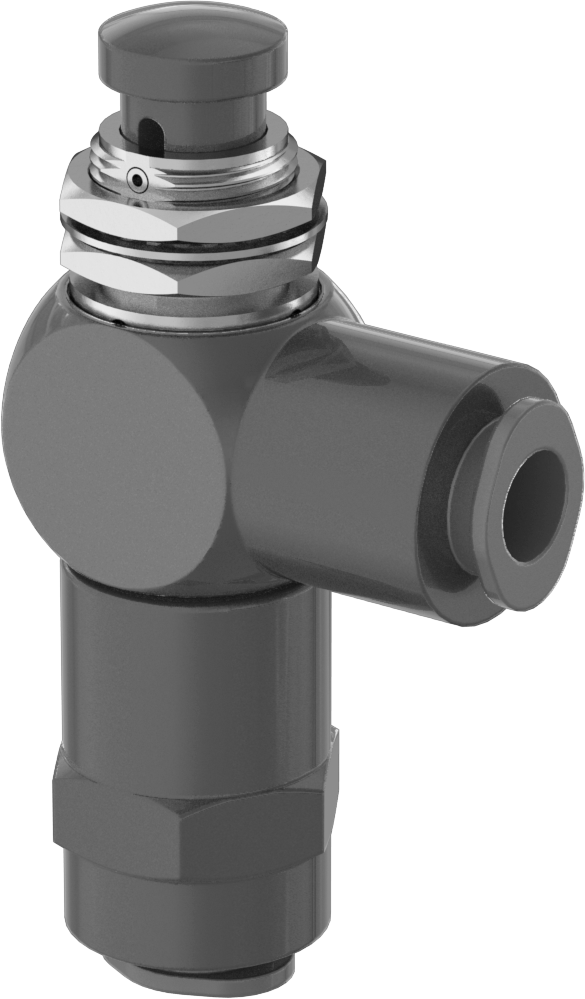

Hava Yön Kontrol Vanası, Yaylı Geri Dönüşlü
4 varyant (Aktüatör Modeli, Giriş Bağlantısı); ₺7.624 – ₺9.696
Hava Yön Kontrol Vanası, Yaylı Geri Dönüşlü, pnömatik sistemlerde aktüatörü manuel olarak kontrol ederek hava akışını yönlendirir ve kapalı konumda basıncı boşaltıp ekipmanın sıfırlanmasını sağlar. Bu aile, Aktüatör Modeli ve Giriş Bağlantısı eksenlerinde 4 varyant sunar. Fiyat, seçilen kombinasyona göre ₺7.624 – ₺9.696 aralığında değişir.
Özellikler
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Poppet |
| Hava Yön Kontrol Valfi Tipi | 3 Yollu |
| Akış Şekli | 3/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Oluşturulan Hareket Sayısı | 1 |
| Hava Silindiri Tipi | Tek Etkili |
| Çalıştırma | El |
| Geri Dönüş Tetiklemesi | Yay |
| Aktüatör Modeli | Düğme |
| Aktüatör Rengi | Siyah |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 1 |
| Egzoz | 1 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Tak ve Bağlan |
| Giriş Borusu Dış Çapı için | 1/4"6.35 mm |
| Giriş Tipi | Dişi |
| Çıkış Bağlantı Tipi | Tak ve Bağlan |
| Çıkış Borusu Dış Çapı İçin | 1/4"6.35 mm |
| Çıkış Tipi | Dişi |
| Akış Katsayısı (Cv) | 0.29 |
| Basınç Aralığı | 0-125 psi |
| Sıcaklık Aralığı | -29°C ila 71°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Eloksallı Pirinç |
| Toplam | |

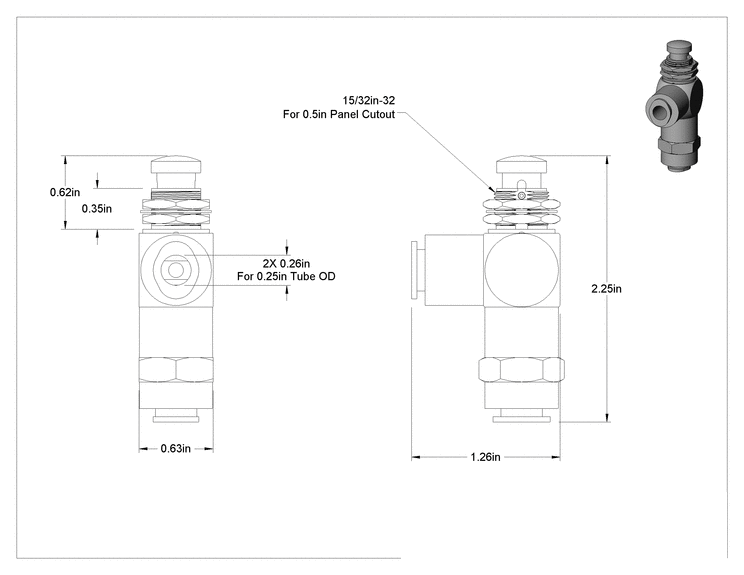

| Uzunluk | 1 1/4"31.8 mm |
| Genişlik | 5/8"15.9 mm |
| Yükseklik | 2 1/4"57.1 mm |
| Montaj Türü | Panel Montajı |
| Panel Açıklığı Çapı İçin | 1/2"12.7 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Maksimum Akış Hızı | 17.8 scfm @ 100 psi |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Bu vanaları, aktüatörü iterek veya çevirerek manuel olarak kontrol edin. 3 yollu veya 3/2 vanalar olarak da bilinen bu vanalar, bir silindirin uzaması gibi tek bir hareket gerçekleştirir. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını dışarı atarak hareket oluştururlar. Kapalı konumda, sistemdeki hava basıncını boşaltarak ekipmanın sıfırlanmasını ve eylemin tekrarlanabilmesini sağlarlar. Egzoz bağlantısı olmayan vanalar, havayı atmosfere boşaltır.
Normalde kapalı olan valfler, çalıştırılana kadar hava akışını engeller. Yaylı geri dönüşlü valfler, aktüatörü bıraktığınız anda başlangıç konumuna geri döner.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
