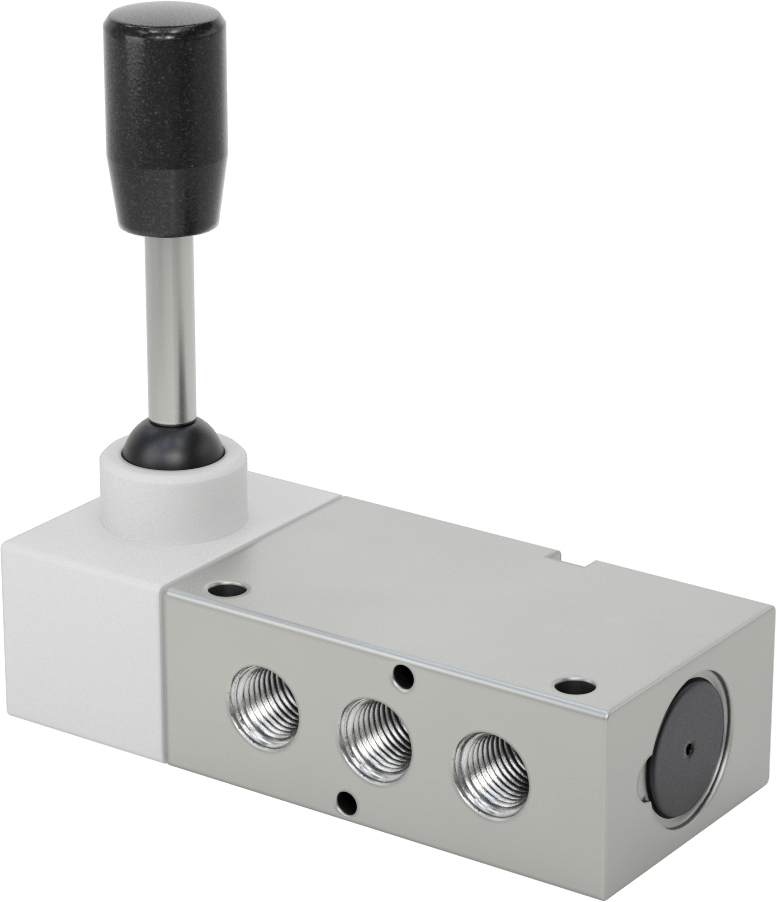

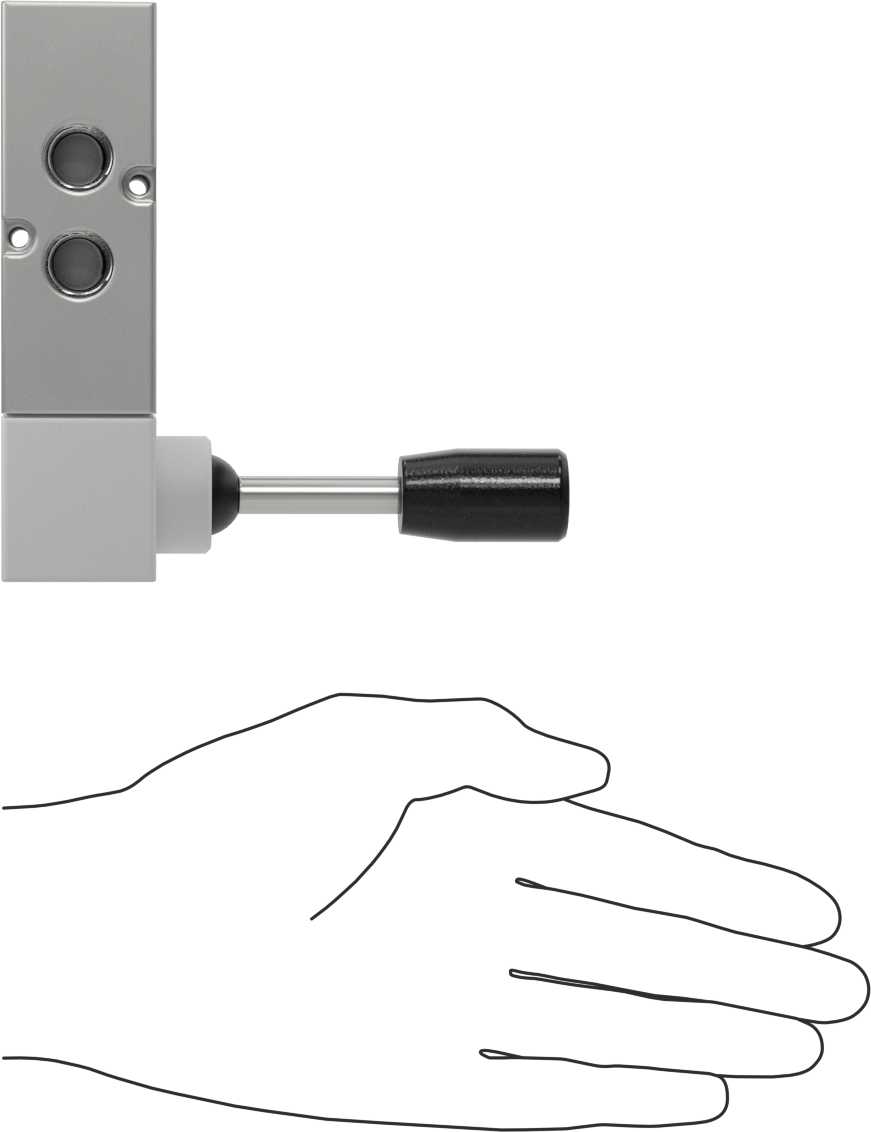

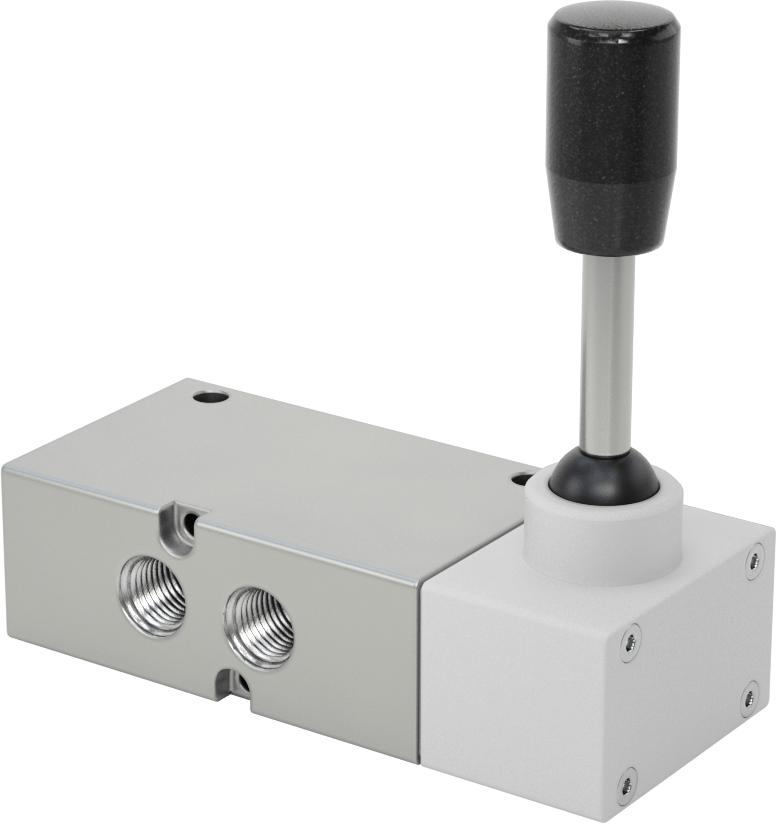

İki Eylemli Hava Yön Kontrol Valfi, İki Hızlı, Yaylı Geri Dönüş
5 varyant (Giriş Borusu Çapı, Montaj Türü); ₺51.730 – ₺124.868
İki Eylemli Hava Yön Kontrol Valfi, İki Hızlı, Yaylı Geri Dönüş, pnömatik silindirlerin uzama ve geri çekme hareketlerini farklı hızlarda kontrol etmek için hava akışını yönlendirir ve tahliye eder. Bu sayfada Giriş Borusu Çapı ve Montaj Türü eksenlerinde 5 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺51.730 – ₺124.868 aralığında değişir.
Özellikler
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Makara |
| Hava Yön Kontrol Valfi Tipi | 4-Way |
| Akış Şekli | 5/2 |
| Oluşturulan Hareket Sayısı | 2 |
| Hava Silindiri Tipi | Çift Etkili |
| Çalıştırma | El |
| Geri Dönüş Tetiklemesi | Yay |
| Aktüatör Modeli | Kol |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 5 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 2 |
| Egzoz | 2 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/4 NPT |
| Giriş Tipi | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/4 NPT |
| Çıkış Tipi | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 1/4 NPT |
| Egzoz Tipi | Dişi |
| Maksimum Akış Hızı | 45.5 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 1.3 |
| Basınç Aralığı | 0-145 psi |
| Sıcaklık Aralığı | -9°C ila 60°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Eloksallı Alüminyum |

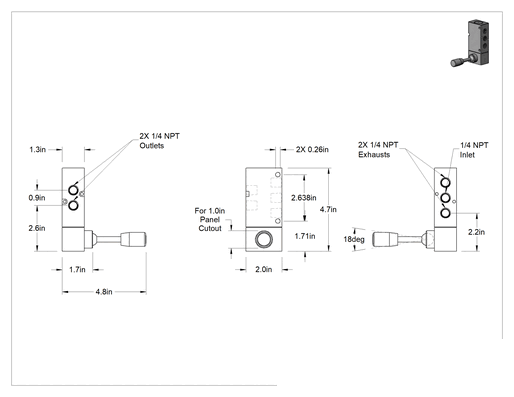

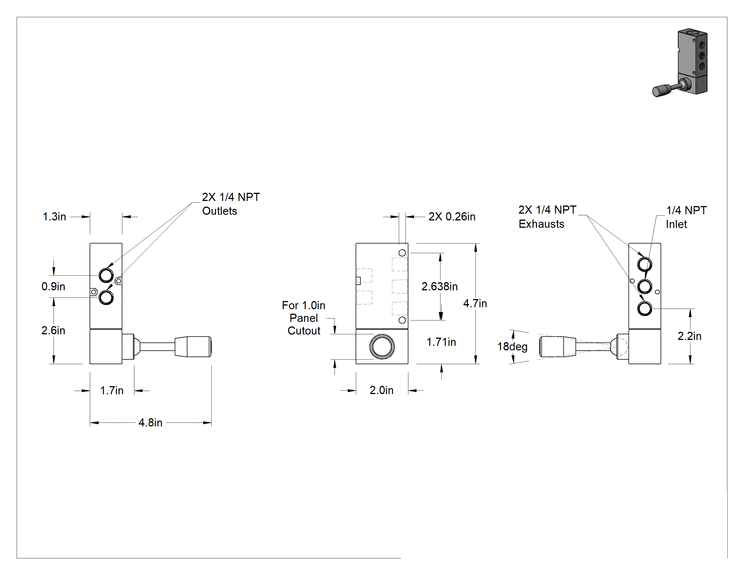

| Toplam | |
| Uzunluk | 4 3/4"12.06 cm |
| Genişlik | 2 1/16"52.4 mm |
| Yükseklik | 4 3/4"12.06 cm |
| Aktüatör Hareket Aralığı | 18° |
| Montaj Türü | Vidalı, Panel Montajı |
| Montaj Deliği Çapı | 0.26"6.60 mm |
| Panel Açıklığı Çapı İçin | 1"25.4 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Menşe Ülke | Fransa |
Açıklama
Genellikle bir silindiri farklı hızlarda uzatmak ve geri çekmek için kullanılan bu valfler, iki hareket oluşturur ve iki egzoz portuna sahiptir. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluşturur. 4 yollu ve 5/2 valfler olarak da bilinir.
Dişli egzoz bağlantı tipine sahip vanalar, her bir egzoz portuna bir akış kontrol vanası takarak her bir hareketin hızını kontrol etmenizi sağlar.
Yaylı geri dönüşlü vanalar, aktüatörü bıraktığınız anda orijinal konumlarına geri döner.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
