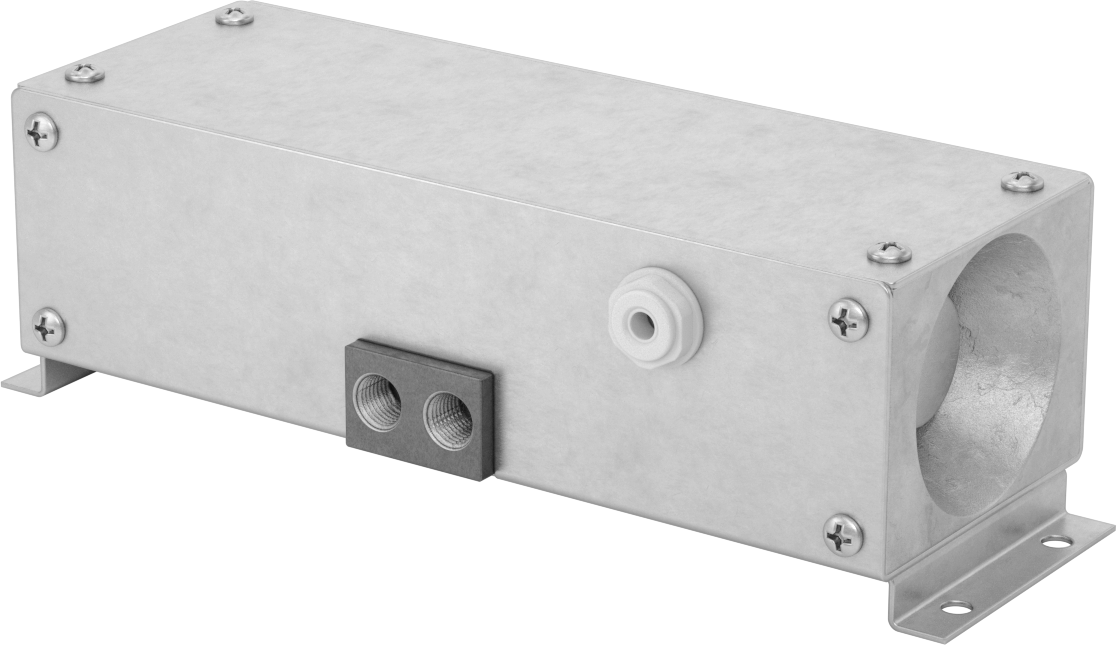

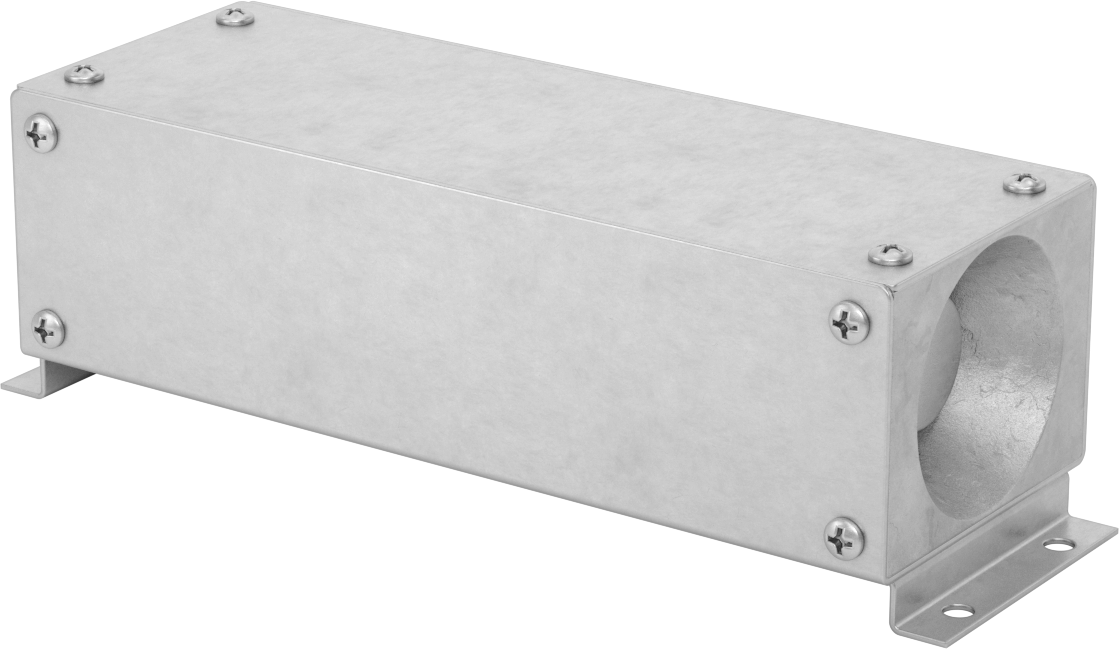

İki El Hava Yön Kontrol Vanası, İki Eylemli
2 varyant (Çalıştırma Kuvveti); ₺293.070 – ₺329.530
İki El Hava Yön Kontrol Vanası, İki Eylemli, operatörün makineyi çalıştırmak için her iki elini aynı anda kullanmasını zorunlu kılarak kazara çalışmalara karşı güvenlik sağlar. Bu aile, Çalıştırma Kuvveti ekseninde 2 varyant sunar. Fiyat, seçilen kombinasyona göre ₺293.070 – ₺329.530 aralığında değişir.
Özellikler
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Makara |

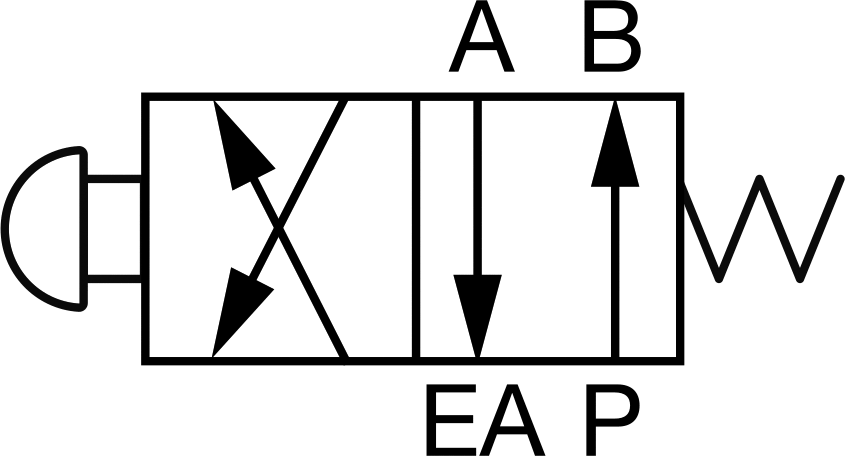

| Hava Yön Kontrol Valfi Tipi | 4-Way |
| Akış Şekli | 4/2 |
| Oluşturulan Hareket Sayısı | 2 |
| Hava Silindiri Tipi | Çift Etkili |
| Çalıştırma | El |
| Geri Dönüş Tetiklemesi | Yay |
| Aktüatör Modeli | Düğme |
| Çalıştırma Kuvveti | 6 oz. |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 4 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 2 |
| Egzoz | 1 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/4 NPTF |
| Giriş Borusu Dış Çapı için | 1/4"6.35 mm |
| Giriş Tipi | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/4 NPTF |
| Çıkış Borusu Dış Çapı İçin | 1/4"6.35 mm |
| Çıkış Tipi | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 1/4 NPTF |
| Egzoz Tipi | Dişi |
| Maksimum Akış Hızı | 56 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 1 |
| Basınç Aralığı | 70-100 psi |
| Sıcaklık Aralığı | -18°C ila 46°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Çinko Kaplı Çelik |

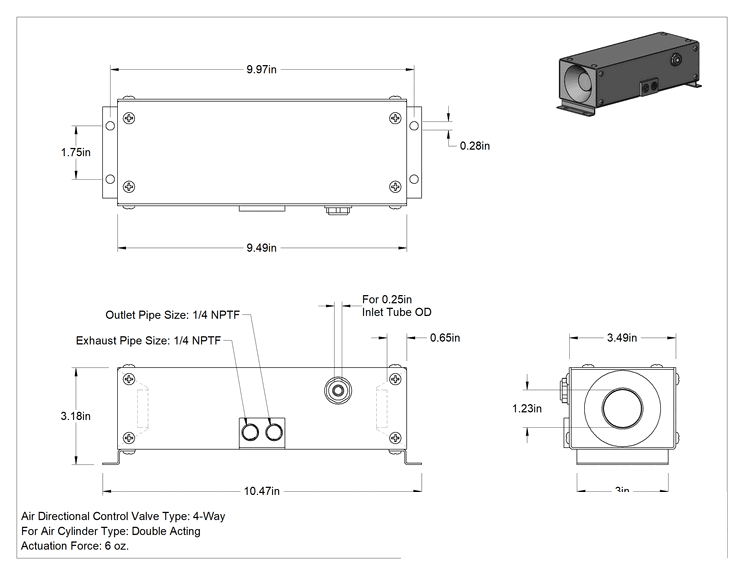

| Toplam | |
| Uzunluk | 10 1/2"26.67 cm |
| Genişlik | 3 1/2"88.9 mm |
| Yükseklik | 3 3/16"81.0 mm |
| Montaj Türü | Vidalı |
| Montaj Deliği Çapı | 0.28"7.11 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Düğmelere aynı anda basmak için her iki elin de kullanılması gerektiğinden, bu valfler çalışanları makinenin kazara çalışmasından korur. 4 yollu ve 4/2 valfler olarak da bilinen bu valfler, çift etkili bir silindiri uzatma ve geri çekme gibi iki eylem gerçekleştirir. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluşturur. Geri dönüş hareketi yay ile sağlanır, bu nedenle aktüatörü bıraktığınız anda valfler orijinal konumlarına geri döner.
Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
