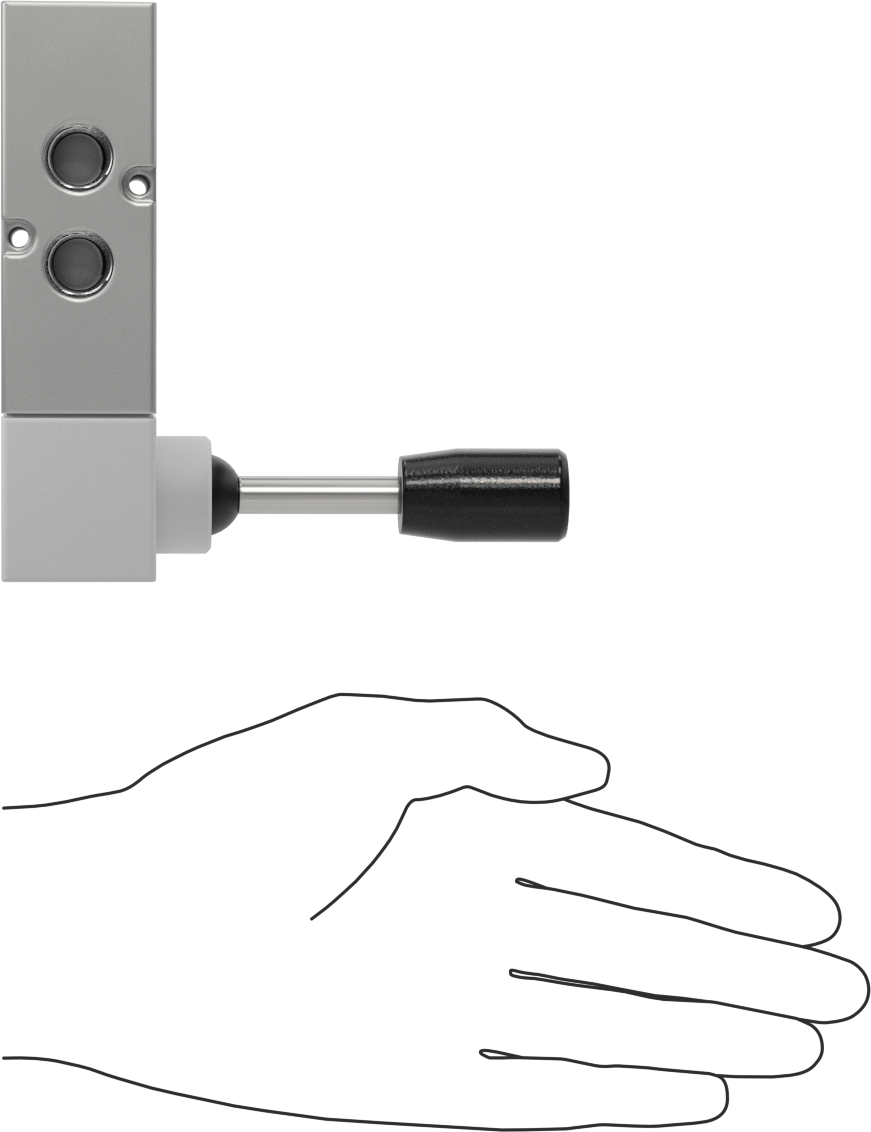

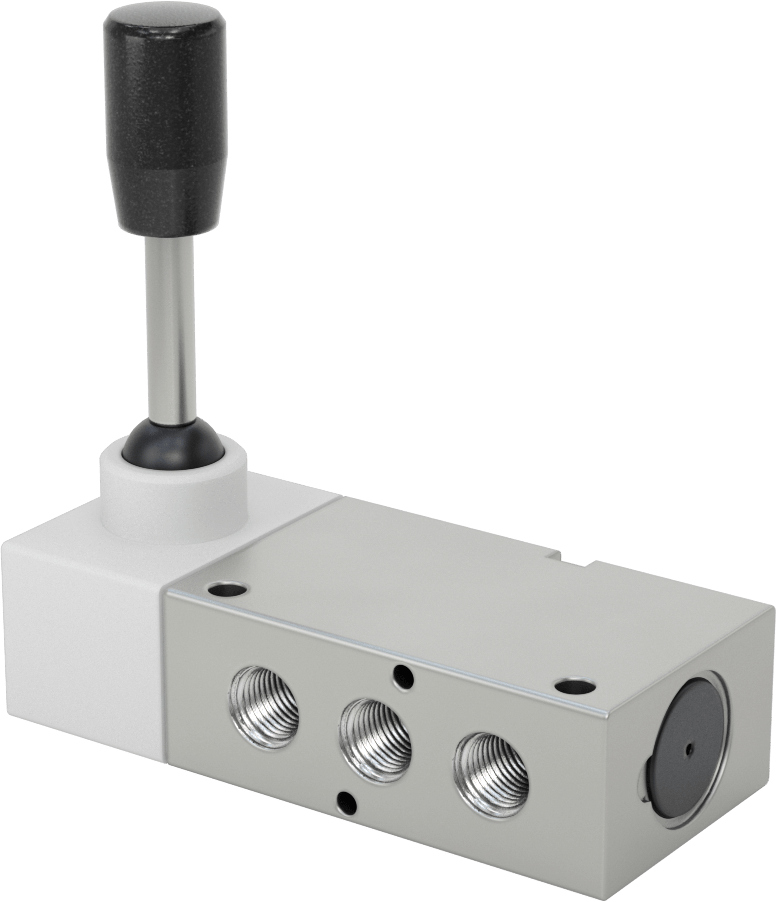

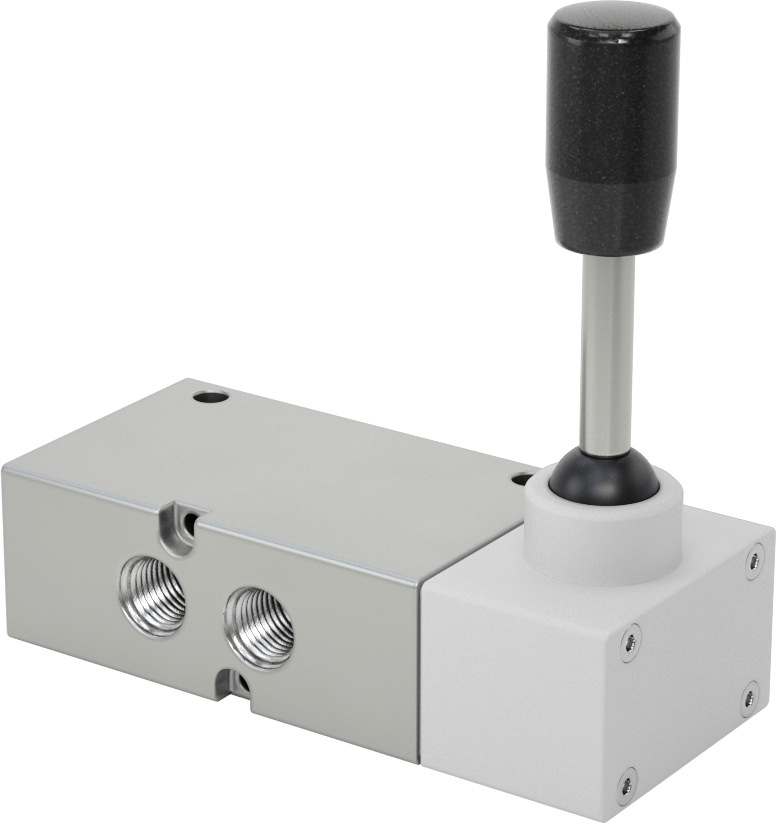

İki Eylemli Hava Yön Kontrol Valfi, Eşzamanlı, El Geri Dönüş
2 varyant (Giriş Borusu Çapı, Çıkış Boru Çapı); ₺52.620 – ₺53.104
İki Eylemli Hava Yön Kontrol Valfi, Eşzamanlı, El Geri Dönüş, aynı anda iki tek etkili silindiri uzatmak gibi çift eylemi gerçekleştirir ve elle geri dönüşlü çalıştırması sayesinde aktüatör tekrar hareket ettirilene kadar konumunu korur. Bu aile, Giriş Borusu Çapı ve Çıkış Boru Çapı eksenlerinde toplam 2 varyant sunar. Fiyat, seçilen kombinasyona göre ₺52.620 – ₺53.104 aralığında değişir.
Özellikler
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Makara |
| Hava Yön Kontrol Valfi Tipi | 4-Way |

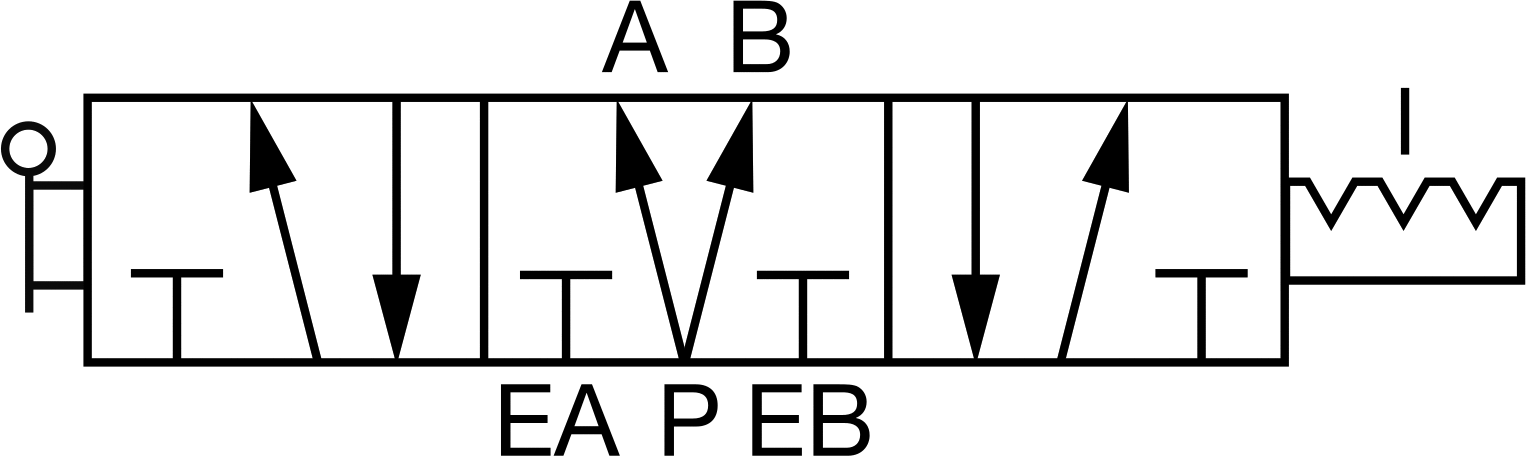

| Akış Şekli | 5/3 (Basınç Merkezi) |
| Oluşturulan Hareket Sayısı | 2 |
| Hava Silindiri Tipi | Çift Etkili |
| Çalıştırma | El |
| Geri Dönüş Tetiklemesi | El |
| Aktüatör Modeli | Kol |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 5 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 2 |
| Egzoz | 2 |
| Akış Konum Sayısı | 3 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/4 NPT |
| Giriş Tipi | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/4 NPT |
| Çıkış Tipi | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 1/4 NPT |
| Egzoz Tipi | Dişi |
| Maksimum Akış Hızı | 45.5 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 1.3 |
| Basınç Aralığı | 0-145 psi |
| Sıcaklık Aralığı | -9°C ila 60°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Eloksallı Alüminyum |

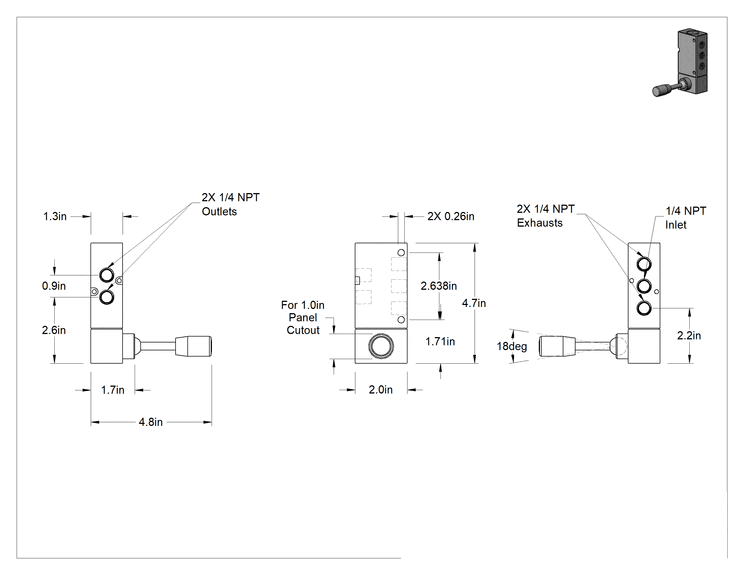

| Toplam | |
| Uzunluk | 4 3/4"12.06 cm |
| Genişlik | 2 1/16"52.4 mm |
| Yükseklik | 4 3/4"12.06 cm |
| Aktüatör Hareket Aralığı | 18° |
| Montaj Türü | Vidalı, Panel Montajı |
| Montaj Deliği Çapı | 0.26"6.60 mm |
| Panel Açıklığı Çapı İçin | 1"25.4 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Menşe Ülke | Fransa |
Açıklama
4 yollu ve 5/3 basınç merkezli vanalar olarak da bilinen bu vanalar, aynı anda iki tek etkili silindiri uzatmak gibi iki eylemi aynı anda gerçekleştirir. Hava akışını girişten ekipmanınıza yönlendirir ve hareket oluşturmak için geri dönüş hava akışını dışarı atar.
Elle geri dönüşlü çalıştırmaya sahip vanalar, çalıştırılmış halde kalır ve yalnızca aktüatörü tekrar hareket ettirdiğinizde orijinal konumlarına geri döner.
Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
